佛山市順德區凱熙來機械制造有限公司

Kxl系列三維數控彎管機技術叁數：

序號 品名 標準 規格 變壓器功率 滾珠絲杠

1 三維彎管機 kxl-20 3.5kw 三環精峭SFU25系列

2 三維彎管機 kxl-13 2kw ??三環精峭SFU20系列

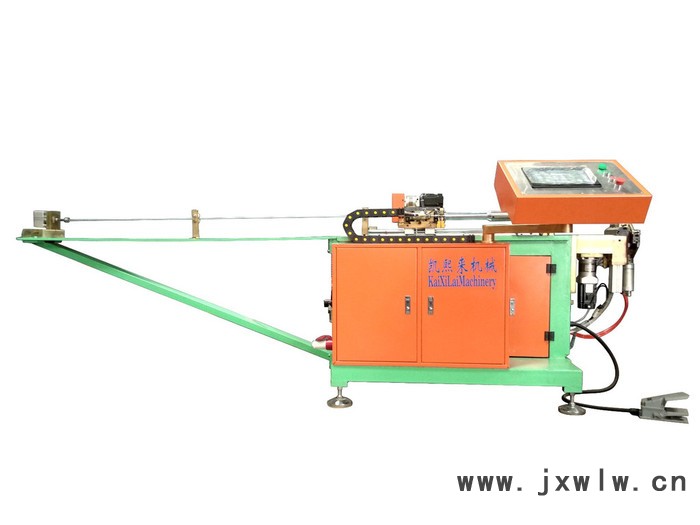

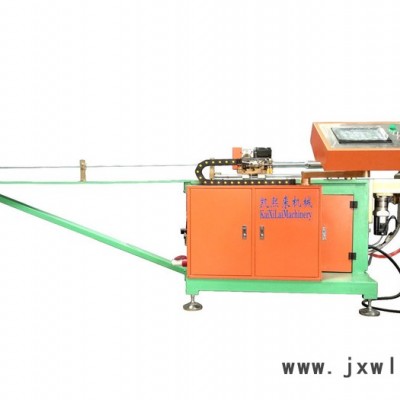

KXL系列三維數控彎管機是專為銅管彎曲設計的專用加工設備，可彎曲直徑在Ф6~Ф25、壁厚1.5mm內的銅管、不銹鋼管、銅管、鋁管，本機夾緊、送芯等機構采用氣動系統，X、Y、Z三坐標由伺服電機驅動，整機控制采用PLC控制，可實現三軸同時運動、通過觸摸屏界面進行參數設定及操作切換，操作簡單方便、加模塊并可存儲300個以上產品的加工參數。該機既具有良好的穩定性、重復性好、效率高的特點，非常適合配管的彎曲加工。

配置：臺灣東元伺服系統，麥斯特氣缸，40點臺灣東元ＰＬＣ，臺灣東元10.2吋屏幕

施耐德中間繼電器，德力西電器件、索諾天工氣動源件、卓藍行星減速機。

外形尺寸（長×寬×高） 2000×600×1200mm 2000×700×1200mm

技術叁數：

1**大彎曲能力 ￠19*2，￠13*2銅，鋼管、不銹鋼管、銅管、鋁管等管材。

2 **大彎曲半徑 Ｒ80

3 **小彎曲半徑 Ｒ10

4 **大工件長度 1800ＭＭ（可加長）

5 直線送料行程 0-1000ＭＭ

6 直線送料速度 0-1000ＭＭ/ＳＥＣ

7 直線送料精度 正負0.05mm

8 空間旋轉角度 0-360

9 空間旋軸速度 0-3000、/s

10 空間旋軸精度 正負0.050

11 彎管角度 0-2000

12 彎管速度 1800/1.5sec

13 彎管精度 正負0.050

14 電源 三相四線380Ｖ

15 氣源壓力 0.4-.8MPa

16 **短彎管 120mm

17 彎管速度 2sec/band

18彎曲效率 1.8~2.5彎/秒 1.8~3.5彎/秒
