圓管拋光機也叫無心拋光機，，外圓拋光機，可分為單組圓管拋光機。圓管拋光機主要用于五金制造，車輛配件，鋼木家具，儀表機械，標準件及電鍍前后等行業的除銹和拋光，是對圓管，圓棍，細長軸拋光的最佳選擇。圓管拋光機加工的工件具有高亮度且不會影響工件的原有尺寸，特別適合對無心磨床加工后工件的高亮拋光。圓管拋光機具有工作效率高，

圓管拋光機的特點：工件表面粗糙度好，性能穩定。該機導輪轉速變頻控制（可選），無論工件直徑大小，都可得到較理想的加工效率。

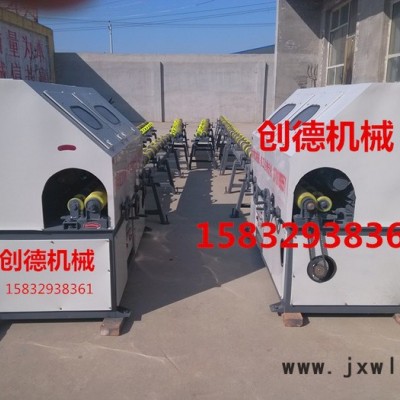

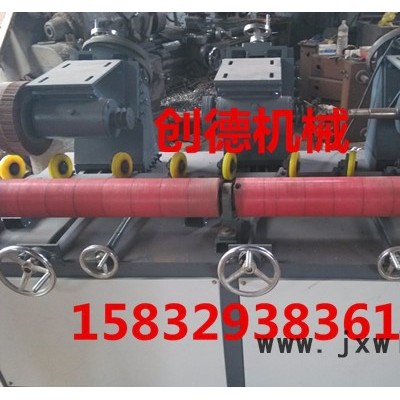

多工位圓管拋光機

多工位圓管拋光機是調研國內同類機型的基礎上,進行選優設計的最新不銹鋼園管外表組合拋光的半自動生產線.它主要適用于各種圓型截面的金屬管件外表光整加工處理.全套生產線設備主要由拋光機,進料架,出料架三部分組成.本生產線除具有同類機型基本性能外,還具有如下特點:

1.1使用,維修簡便

1.1.1本機拋光系統采用多段拋光布置,進紛呈量可單獨調整.

1.1.2主機拋光頭部采用單獨式全封閉機箱,經常需調整的部分均設計成活門.換修方便,外開美觀.

1.1.3本機可單獨選擇各種拋光工藝規范.

1.1.4主機拋光頭適用各種磨具的安裝和調整,且拋磨尺寸規格范圍大,可一次完成多種磨具的組合拋光.

1.1.5進料架采用皮帶輪傳動,具有體積小,傳動可靠等優點.

1.2調整靈活,簡單

1.2.1主機輸送系統腹脹電磁調速電機單獨式驅動,可完成所需各種輸送速度的調整要示,且維修簡便.

1.2.2變換生產品種規格時,只須按序調整各立式水平驅動支架上的手輪即可完成,調整完畢后擰緊各鎖緊螺絲.

1.2.3出料架采用被動式膠輥輸送工件,由氣缸或卸料系統完成卸料工作.

1.2.4本機半自動化程度較高,除進料架采用人工壓送進料外,主機拋光的出料架均為自動拋光,卸料.;因為可節省人力減輕勞動強度,實現一人多機操作.

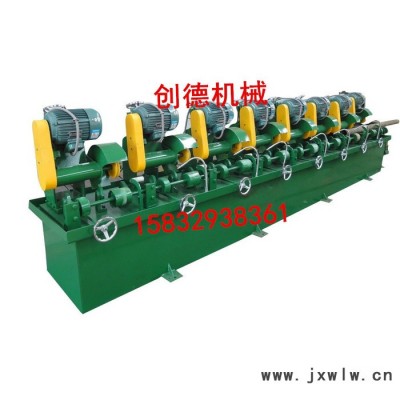

hl-3型多工位圓管拋光機

1.3、機床的技術規格

1.3.1拋磨圓管尺寸范圍：Φ12—Φ102mm

1.3.2拋磨圓管長度范圍：300—6000 mm

1.3.3進給速度：1—8 m/min（無級調速）

1.3.4配用磨輪尺寸：最小外徑：Φ30mm 最大外徑：Φ300 mm

1.3.5進給調速電機：YCT160A—3KV

1.3.6磨頭電機：Y112—4/4KV （磨頭數量）

額定輸入功率：16000（W）

拋光輪直徑：300（mm）

加工定制：是輸出功率：16000（W）

重量：350（kg）

電源類型：交流電源

變速方式：無極變速

規格：6720*1570*1950mm

回轉數：1800（r/min）

電源電壓：380V

空載轉速：1800（r/min）
