一、用途說明

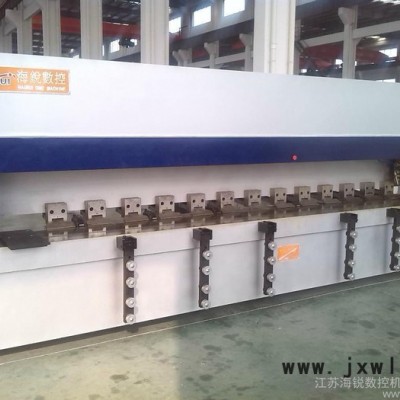

     本設備為全數控金屬板材開槽機。本機床采用先進的CNC系統,設計新穎。具有加工精度高、操作簡單、無噪音、無振動等特點。該機床用于在鈑金件（含不銹鋼板、鋁板、鋁塑板、銅板、鐵板、膠木板、亞克力板及其它一些特殊板材。）上進行V型槽、U型槽及其它不規則槽的加工，特別適用于鈑金件折彎前的V槽加工。

二、性能和特點

1、速度快，空載70m/min，2、斜邊刨槽功能，3、盲槽刨削功能，4、雙向單步刨削功能，5、**小刨槽邊寬10-12mm，6、**小刨槽板尺寸100*100mm，7、耗電率低，總功率7KW

三、設備的主要技術參數

 名稱                                     4米                                     6米

開槽板料寬度                      850-1500mm                       850-1500mm

開槽板料**大長度                 4000mm                             6000mm

開槽板料厚度                      0.5-6mm                             0.5-6mm

橫梁前后移動距離                850-1500mm                        850-1500mm

橫梁移動速度                      50-5000mm/min                  50-5000mm/min

滑架左右移動**大距離           4300mm                             4300mm

滑架移動**大速度                 50m/min                            50m/min

長度范圍的工件誤差              ±0.05mm                           ±0.05mm

定位精度                           ±0.05mm                           ±0.05mm

刀架**大行程                      100mm                              100mm

機器外形尺寸                      6000*2500*2200mm            8000*2800*2300mm

四、設備主要配置

五、結構簡介

HRK系列數控金屬開槽機整機結構緊湊、性能可靠、操作方便，墻板采用框式結構**不變形。

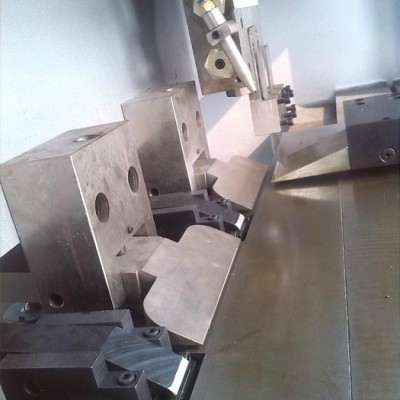

其結構主要由三組伺服電機傳動系統，氣動夾鉗系統及主體鋼架組成。

（一）Y軸系統

本設備的Y軸系統由主電機ECMA-F21830交流伺服電機、星型減速機同步帶、同步輪、高精度齒輪齒條、直線導軌等零部件組成。

其功能是伺服電機通過星型減速機驅動合精齒輪帶動刀座在直線導軌上作直線運動，以提供刨削動力。

（二）X軸系統

本設備的X軸系統由電機E21320交流伺服電機、同步帶、同步輪、滾珠絲桿、直線導軌、后擋料架、拖料夾鉗等零部件組成。其功能是電機通過同步帶、同步輪驅動滾珠絲桿帶動后擋料架在直線導軌上作直線運動， 以提供給后擋料拖料機構**定位動力。

（三）Z軸系統

本設備的Z軸系統由電機C20604交流伺服電機、同步帶、同步輪、滾珠絲桿、刀架等零部件組成。其功能是電機通過同步帶、同步

輪驅動滾珠絲桿帶動刀架作直線運動， 以提供給刀架機構**定位動力。

（四）氣動系統

本設備的氣動系統主要分為兩組，拖料氣動系統為后擋料組成部分。

其功能是在后擋料拖動板材時提供夾緊力。夾鉗氣動系統為刨槽

前夾緊板材，為刨削做好準備。

（五）電氣控制系統

本設備的電氣控制系統由PLC、驅動器、觸摸屏、電控元件、電器柜等附件組成。電器柜安裝與機器的墻板內側，維修方便，而且保護性能強。通過觸摸屏控制能實現本設備的各項工作。
