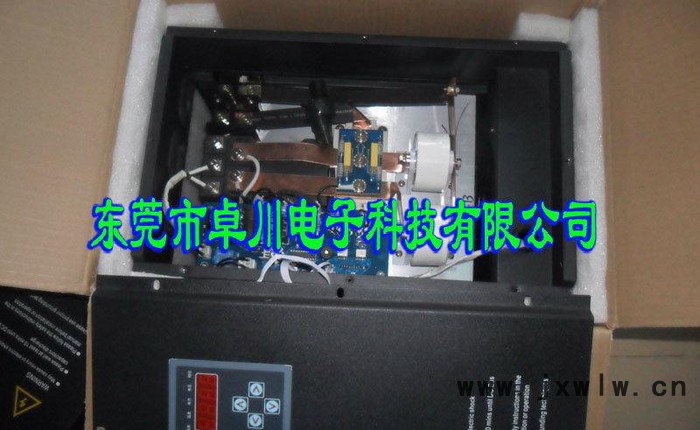

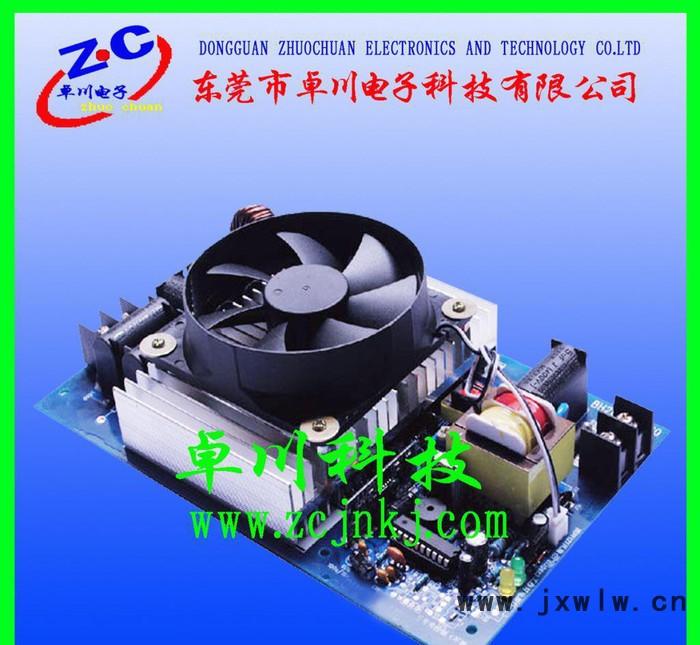

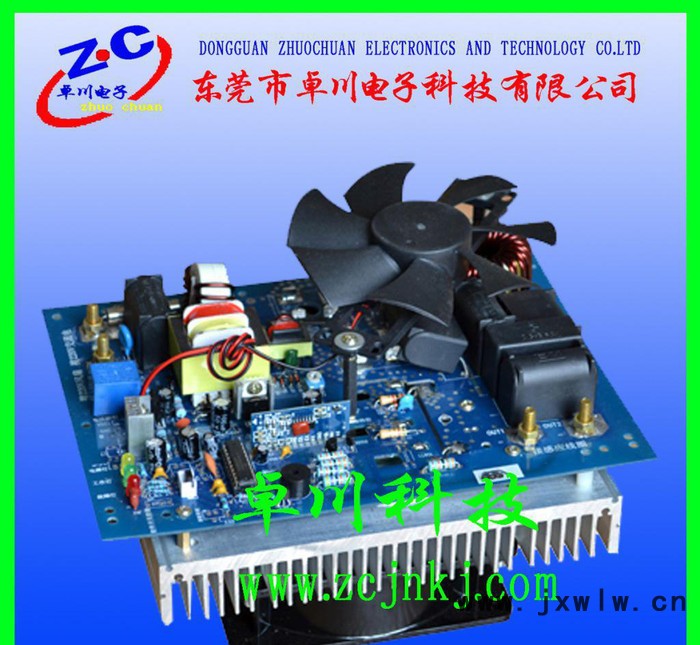

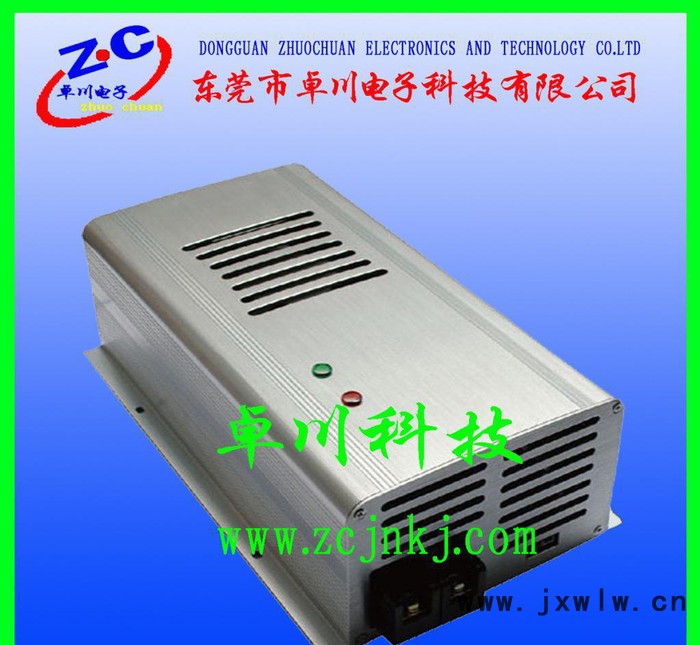

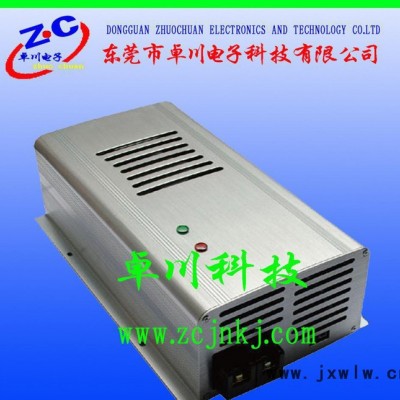

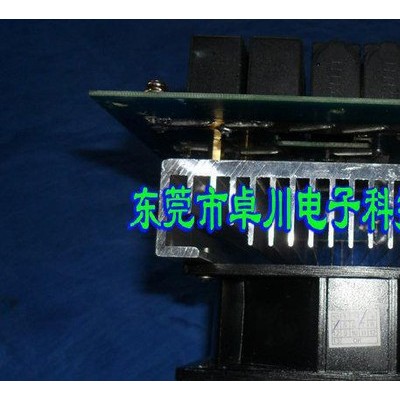

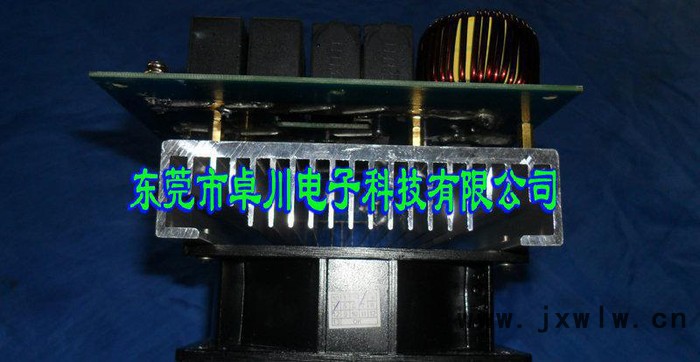

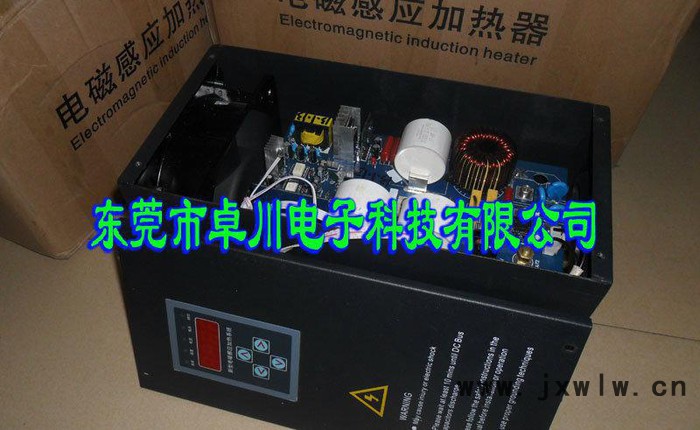

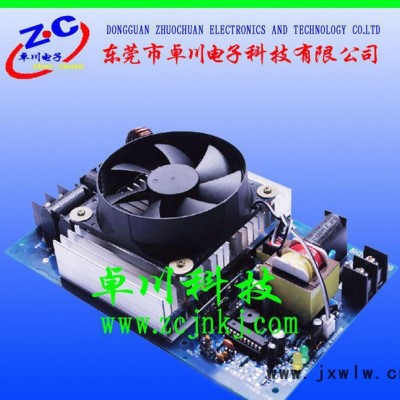

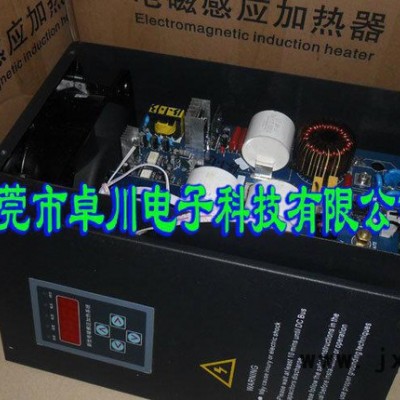

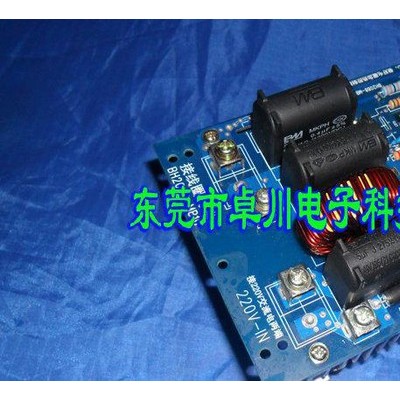

供應電磁加熱控制板 電磁感應加熱器 電磁加熱控制器 感應加熱控制板 電磁加熱器

2.5KW電磁加熱器說明書

一、2.5kw加熱器主要技術參數：

1：外形尺寸：250*170*80（長*寬*高）

2：工作電壓：220V  電流10-11A

3：功率（可調）：2100W-2500W

4：負載電感量：140uH±10（用勝利牌的BICTOR6243+電感表測量）

5：轉換效率>90%

6：工作頻率:20-25kHZ

7：工作溫度:-10度至+50度

8：工作方式:連續加熱

9：浪沖保護-+1500V

10：抗雜波干擾:4000V

11：感應線圈到發熱體的安裝距離20mm（保溫棉壓緊后加上環氧板的厚度）

12：多組線圈并繞在同一發熱體上，線圈相互之間的距離大于6厘米。

13：電流10-11A 4平方線，大概有效長度12-14米，電感量只是一個參數，實際上要測進線電流（出廠一調試好）

用鉗形電流表測輸入電流，是否達額定輸入電流，要是達不到**通過電位器逆時針調節，調節時注意，要是電流顯示值變小了**不能再調節，可能是電感量過大了，需要減小電感量。（電感量減小**是減少線圈匝數，進線電流大，增加線圈匝數。）

二、線圈的制作：

1、在料筒上包裹好保溫棉。

2、用高溫繃帶扎緊，使保溫棉的厚度保持在17—20mm左右。

3、在包裹好的料筒上面纏繞電磁線，纏繞的電磁線應盡量緊密。繞線長度12-14米左右，2.5kw的輸入電流為10-11A，當纏繞的14米高溫線后電流大于11A的時候應該在料筒上多繞幾圈，當纏繞的14米高溫線后電流小于11A的時候應該在料筒上少繞幾圈。用這個方法來調試?yán)@線的長短，從而控制正常電流。注意：線繞完了以后不要直接把線剪斷，因?yàn)橐{(diào)試一下輸入電流的大小，只有調試到輸入電流為10-11A差不多的時候再減掉多余的高溫線。

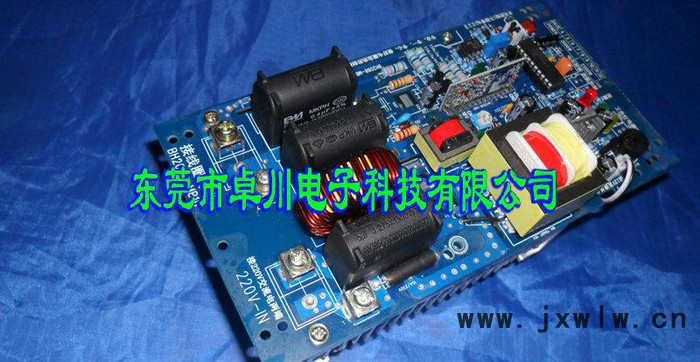

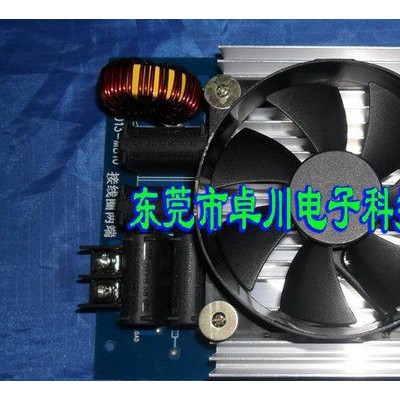

三、接線說明

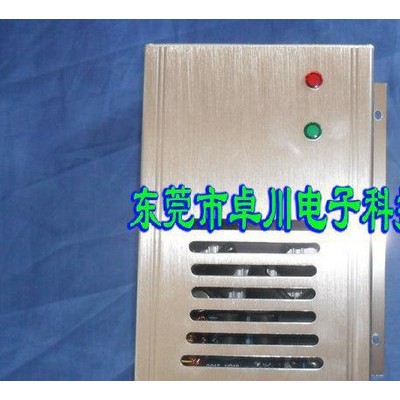

1、三個指示燈，為”電源燈”、“工作燈”、“故障燈”燈。正常工作時”電源燈”、“工作燈”在亮。“故障燈”燈滅。當發電路發生故障時“故障燈”燈在閃亮。

2、電源220V接于“接220V交流電”的柱子上，不分火線零線隨便接入即可。

3、 線圈接于“接電磁線圈兩端”的兩個接線柱上，螺絲要擰緊。

4、本板子出廠設定為供電即可以工作,此時“開關控制”插座口內有一個短路線（黑色的）將此插座短路。也可以用手輕輕取下“開關控制”插座上的短路線（黑色的），將一條兩芯的聯機線的一個端頭插到“開關控制”插座上，另一端兩個接頭接到溫控器的常開的兩個觸點，連接好即可試機使用。

1、軟開關線、電源線和電磁圈線不可互串或與外殼有任何連接

2、通電后切勿自行帶電維修或潑入水

3：散熱器，風扇不可以接地！
