TECHNA-CHECK（TC）機床主軸負載監控系統是通過PWM或VM傳感器對加工過程中軸向驅動電流或震動能量的變化實施監測，并將監測值同已知設定模型進行對比，以此來在線監控機床加工中心刀庫內刀具破損或者刀具磨損的情況。

該系統適用于標準電機設備，交流伺服電機設備，變頻電機和直流電機設備監控，以及對軸向，夾具，工件或刀具的震動監測，可應用于臥式加工中心、立式加工中心、車床、鉆頭、攻絲錐、鉸刀、槍式鉆頭、銑刀、定型刀具、組合刀具、保護套內刀具、平衡設備、磨床等。

刀具破損檢測儀TECHNA-CHECK工作原理

?Techna-Check? 系統通過PWM功率檢測或VM震動檢測來判斷刀具破損、磨損和刀具缺失。

?PWM檢測機床的主軸或伺服軸驅動馬達的有效功率，并將監測值同已知設定模型進行對比的方式實現監控功能。

?該系統適用于標準電機設備，交流伺服電機設備，變頻電機和直流電機設備監控，以及對主軸、夾具、工件或刀具的震動監測。

刀具破損檢測儀TECHNA-CHECK工作過程

?TECHNA-CHECK 通過接收由機床發出的 IO信號或者PROFIBUS網絡傳送的信號來啟動監控。取決于被監控對象，系統**多可學入128個不同的刀具/加工過程（段），監控段號由機床通過M代碼/宏程序代碼或PROFIBUS信號以二進制代碼的形式傳送給監控系統。

?監控系統接到啟動指令后，即開始監控功能。首先在主軸空轉的時候測量主軸空載能耗--在監控圖形中標記為空載能耗Idle Consumption，然后在加工中測量工作能耗--在監控圖形中標記為測量能耗Measurement。

?在監控系統學入切削過程的能耗狀態后（同時建立參考模型），當?shù)毒吣p(Worn)時，其加工過程將消耗更多能量，當?shù)毒咂茡p(Break)時，能量消耗會短暫出現跳動峰值，如果在刀具缺失(Missing)的狀態下進行加工，其消耗的能量將至零。在以上所論狀態下，Techna-check系統都會給出故障信息，并即時停止設備運轉。

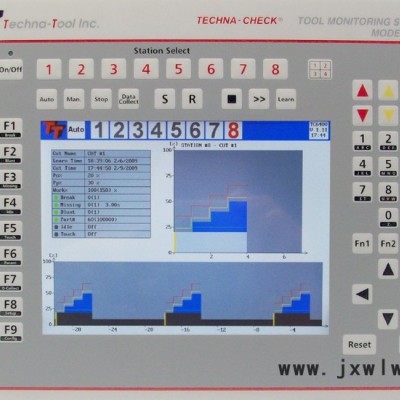

 機床主軸負載監控系統TC6400監控單元

? 集成8"彩色顯示面板，薄膜式鍵盤

? 一個通道可**多監控64個不同刀具或加工過程

? 通過自身面板即可完成參數設置

? 可安裝于電控柜面板上或定制的箱體上

? 獨立的刀具狀態（斷裂，磨損，無刀，空載）限值設定

? 限值線可以設定不同的曲線包絡形式

? 在線數據采集

? 具有Profibus通訊功能選項

? 接觸點監測功能適用于研磨和平衡設備監控

? 密碼保護

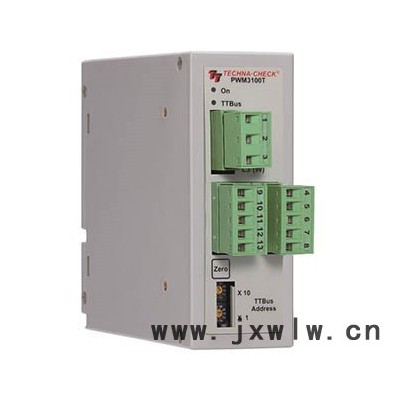

機床主軸負載監控系統PWM3100T變送器

? 技術先進的三相傳感器通過測量馬達的有效功率( P = √3 x U x I x Cos?) 的方式實現了輸入和輸出動力的**測量

? 震動傳感器適用于感應刀具破損撞擊和主軸不平衡時的震動

? 安裝于標準卡軌上的緊湊型設計

? 根據電機規格設計的不同規格的霍爾傳感器。

? HS-1 對應于15馬力電機

? HS-2 對應于30馬力電機

? HS-3 適用于大于30馬力的電機

機床主軸負載監控系統I/O 100T模塊

?TTBUS網絡單元；

?3個繼電器報警輸出；

?7個用于編號的數據輸入；

?用于啟動和復位的數據輸入；

Techna-Check機床主軸負載監控系統工作特性

機床主軸負載監控系統在線監控，可對機床實時監控，避免由于刀具故障如斷刀、破損、磨損引起的主軸等機械破壞性的損壞，可有效保護機床。

機床主軸負載監控系統通過系統“學入”功能可即時檢測刀具磨損程度，同時進行相應修正和調整，可保證加工工件合格率并**利用刀具，在刀具壽命基礎上提高生產效益。

機床主軸負載監控系統安裝簡單，易于調試，不必機械改造，整個系統單元可方便安裝于電氣控制箱內，調試軟件現場可實現所有運行設置，無需更多協助。
