一、產品電氣規格
1、額定電壓頻率：AC 380V/50Hz
2、電壓適應范圍：310V～420V
3、額定功率：10KW　工作 電流15A，12KW，電流18-20A
4、負載電感量：160uh-180,根據負載材質適當調整，使機器工作頻率在12-13khz

5.繞線大約33-35米左右，引線在外。

二、環境適應能力
1、溫度：-20℃～60℃；
2、濕度：≤95%

三、基本性能概述
1、電流與電壓特性：恒流輸出；
2、熱效率≥95%；
3、IGBT過熱保溫度：75℃；
4、額定工作頻率：12～28KHz（超出頻率范圍的預訂另行配置）；
5、半橋諧振一體化結構；
6、采用**新研制的諧振電容模塊，使電路接線變得簡單；
7、采用世界**IGBT模塊驅動芯片；
8、采用世界**英飛凌IGBT模塊；
9、采用先進高速霍爾傳感器以及高可靠鎖相環跟蹤電路，使主機工作穩定；
10、具有軟啟動加熱/停止模式；
11、自帶簡易數碼顯示操作面板，可以顯示工作頻率、輸入電流、線圈輸出電流大小、IGBT溫度等參數，便于安裝與調試（預訂機器有效）
12、支持0～5V PID輸入控制功率接口，可以控制輸出功率為線性工作狀態；
13、支持外接計算機，可以遠程操控主機工作狀態；
14、具有多個線圈疊加功率達100KW(10臺以上)以上同時工作而互不干擾；

四、注意事項

1、本產品屬于高電壓大功率設備，務必僅由經過專業培訓合格的工程技術人員才能進行安裝和調試，如果不避免，可能會導致人身強度或中度的傷害和設備損壞。嚴重可能會導致人身傷亡。

2、驗貨檢查要求

請檢查以下幾項：◆確認產品運輸過程中無損壞（目檢看產品是否有損傷或缺口）；

◆確保包裝箱有說明書；◆檢查產品并確認是您所訂購的產品；◆如果您發現設備有損壞，請致電當?shù)亟?jīng)銷商或本公司

3、產品安裝技術規范

1）接線前，請確認輸入電源已經切斷;接線端子螺絲扭力為18-20kg力.厘米，扭力過大有可能把銅螺絲搞斷導致機器損壞，扭力過小會引起松動電流接觸導電不力而導致端子發熱出現故障。

2）請確保設備進出口風道通暢;

3）必須將感應加熱設備接地端子可靠接地，接地電阻小于10歐姆，否則會有觸電和火災的危險;

4）請勿將輸入電源線接到輸出端子ＯＵＴ1、ＯＵＴ2上，否則會損壞感應加熱設備;

5）請勿直接觸摸電源輸入端子ＡＢＣ和電源輸出端子ＯＵＴ1、ＯＵＴ2，同時ＯＵＴ1、ＯＵＴ2輸出端子切勿與外殼連接，輸出端子切勿短接;

6）通電時請務必安裝好端子外罩，拆卸外罩時，一定要切斷電源。

  7）電源輸入前端需接入安全空氣開關。

8）線圈引線要注意絕緣，不能與大地和380v短路

待機下工作狀態

1.通電待機---控制板上電源指示燈亮.

2.通電待機---風機運行一分鐘

3.顯示數碼屏在待機下查看溫度，輸入電壓

開機下工作狀態

1.開機---控制板上電源指示燈亮.

2.風機運行一直工作

3.顯示數碼屏可查看溫度，輸入電壓，輸入電流，工作頻率，工作檔位，工作狀態

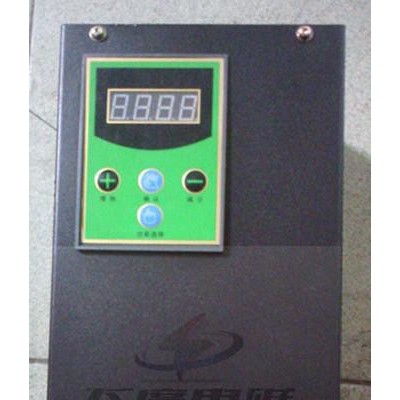

五、控制面板
四個按鍵分別是“-”、“功能鍵”、“+” 、 “確認鍵” 。（注：PID及普通方式控制方式只有“功能鍵”）
1、“功能鍵”：分別有“檔位”、“功率”、“頻率”、“電壓”、“電流”、 “IGBT溫度”“諧振狀態”等七     種指示。
“檔位”有8檔，第“8”檔**高功率，抵“1”檔**低功率。檔位的調節由“+”、“-” 鍵完成。
“功率”顯示頭字母是“P”，表示視在功率的大小。
“頻率”顯示頭字母是“F”，表示當前運行頻率的大小。
“電壓”顯示頭字母是“U”，表示輸入電壓的大小。
“電流”顯示頭字母是“A”，表示輸入電流的大小。

“溫度”顯示頭字母是“C”，表示當前IGBT溫度的高低。
“諧振狀態”有兩種顯示：“PASS”表示系統已找到諧振點或正處在諧振狀態，這是正常   的狀態；“E8”是警示狀態，表示目前還沒有沒有找到諧振點，系統處在偏離諧振狀態，需要調整負載的電感量（通常是需要加大電感量），通過調整負載電感量使系統達到正常的“PASS”狀態。 并查看輸入電流是否處于對應的**大功率
2、“+”鍵：只有顯示在“檔位”狀態時，按此鍵才有效，當前是****“8”檔時，按此鍵不起作用。
3、“-”鍵：只有顯示在“檔位”狀態時，按此鍵才有效，當前是**低檔“1”檔時，按此鍵不起作用。

六、電磁加熱器數碼管顯示故障代碼：


















“-E2-”：過壓保護（高于430V）；
“-E3-”：欠壓保護（低于310V）；
“-E4-”：過熱保護（IGBT高于75°C，等IGBT溫度降到60℃，系統自動重啟）；
“-E5-”：超低溫保護（溫度電阻開路檢測）；
“-E6-”：IGBT過流保護；
“-E7-”：輸出過流保護；
“-E8-”：輸入過流保護。
“-E9-”：沒接感應線圈故障保護。

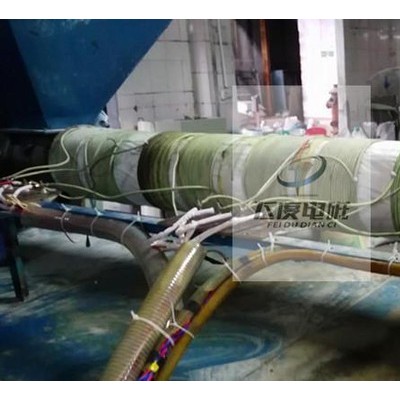

七、產品主要應用領域：工業加熱設備如塑膠機械注塑機、造粒機、吹膜機、拉絲機，鍋爐等等的節能改造中;   民用加熱產品如電磁熱水器,電磁熱水瓶,電磁爐等高效加熱電器中。

注：多組組合繞線方向須統一，每組線圈之間的間距須大于100MM以上。
