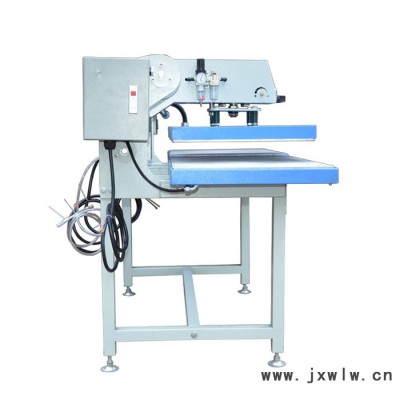

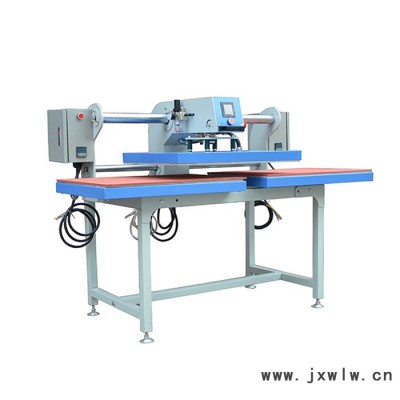

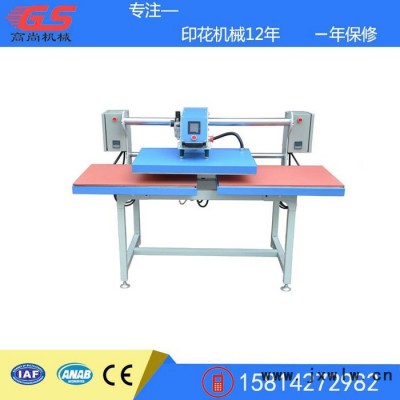

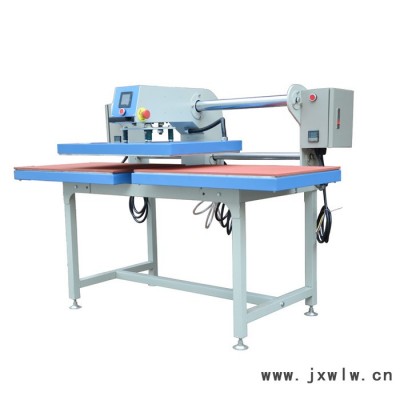

上下加熱氣動雙工位燙畫機

型號：GS-QD2-3A

主要用途:

上下發熱氣動雙工位燙畫機可將升華類、溶劑類油墨的圖案與文字經熱轉印在棉、麻、化纖、尼龍等織物及陶瓷制品上，還可進行植毛燙畫和發泡印花工藝等的熱處理，及服裝的低溫低壓襯與面料的粘合，如服裝、鞋帽等粘合之用，也可用于生產小批量的手帕

產品特點:

電子數顯恒溫控制溫度，準確性高，（±2℃）；

發熱采用進口鋁合金澆鑄導熱原理，省電，溫度均勻，溫差系數小;

電子數碼時間控制，準確性高，美觀；

壓力隨意調節

技術參數:

功率：2000-3500W

電壓：220V

溫度范圍：0-399℃

時間范圍：0--999Sec

燙印面積: 40*60   38*38    50*70   60*80CM

操作步驟

1、1、連接所配壓縮機接頭，打開氣壓，調節壓力調節器6至（4pB-6pB）,使發熱板升起；

2、接所配壓縮機接頭，打開氣壓，將壓力表調制（4pB-6pB）,使發熱板升起；

3、上電源，打開電源總開關，指示燈隨即著亮。

4、調節所需要的時間及溫度。

5、調節好溫度及時間后，等待機器升溫

6、溫完畢之后，溫度表將亮小綠燈。

7、衣物平放在硅膠墊上，再放上燙畫紙，（注意燙畫紙的正反面）推動臺面到燙壓位置，按下啟動開關，把物品壓平，放入燙畫紙，再放上高溫布，按下啟動開關，燙印開始，時間倒計。

8、完畢，蜂鳴器響。發熱板自動升起，將工作臺面拉出。

9、所燙物品。如果冷撕的燙畫紙,請等5-10秒,才將燙畫紙撕掉.如果是熱撕的燙畫紙,燙印完畢請馬上將燙畫紙撕去.

10、試印成功之后，可以將按鈕右旋至半自動檔。放置好燙印物品后，只要移動手柄至燙印物品正上方，燙印便會自動開始。遇到緊急情況可以按下按鈕急停，急停按鈕復位后可繼續燙印。

維修事項：

1、壓力：不夠均勻，先用尺測發熱板四邊離底板四邊距離是否一致，如不一致，可調節發熱板中心四務絲桿“下”螺母，向下調緊發熱板升高，向“上”調緊發熱板降低。壓力太大或是太小（通常壓為4KG-6KG）,調節過濾器上調節閥提上往“+”方向，增加壓，“-”減少壓力，或是檢查空壓機壓力是否正常（通?？諌簷C(jī)壓力為6KG-8KG).

2、時間：當?shù)装宓轿粫r(shí)，不顯示時間，則檢查接近開關，是否距離適中，應調到低于4毫米，時間到，發熱板不下來，檢查電路。

3、溫度：調到設定溫度，不升溫，不控溫，檢查溫控表，接觸器，發熱板線路是否接觸良好及電器原件故障。

注意:

整機必須有合適牢靠的保護地線

成功的燙印需要有正確的時間，溫度及壓力的配合，衣服的厚度和材料及燙畫紙的各類都影響到燙印的效果，各種燙畫紙都需試燙小樣后，方可批量生產。

燙印所需溫度和時間如下：

純棉衣服：180-220度，25秒

滌綸衣服：180度，15秒

珠光板： 180度，120--180秒

金屬吊墜：180度，60秒

鼠標墊： 180度，15秒

瓷板：   200度，180秒

鑰匙扣： 180度，100秒

陶瓷：   180-220度，180秒
