類型	內圓磨床
產品類型	全新
控制形式	數控
是否庫存	是
加工精度	2μm
砂輪轉速	1750
最大磨削尺寸	150
外形尺寸	1500*1800*2300
重量	6.5t
主電機功率	11
適用范圍	通用型
布局形式	臥式
安裝形式	落地式
作用對象	五金
適用行業	不銹鋼制品
品牌	海默
型號	H1M

一、上海數控內圓磨床概述：
海默上海數控內圓磨床適合外徑規則零件的磨削加工，加工尺寸范圍：內徑12-120mm，可單機生產也可列入生產線使用，工件采用滑塊和吸盤進行外徑和端面定位，采用電磁吸盤進行裝卡，工件旋轉中心與主軸不同心，因此稱為無心內圓磨床，此種裝卡方式只適合外徑規則零件的磨削加工。

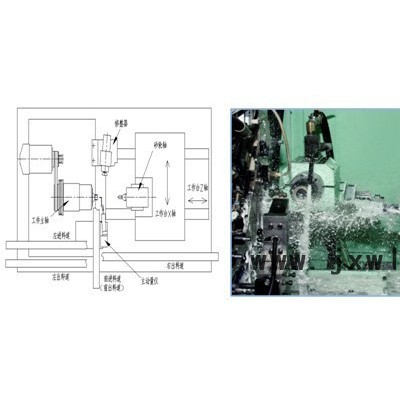

二、上海數控內圓磨床基本結構：

上海數控內圓磨床主要由以下組成；

1，上海數控內圓磨床的工件主軸；工件采用滑塊和吸盤進行外徑和端面定位，采用電磁吸盤進行裝卡，工件旋轉中心與主軸不同心，因此稱為無心式，此種裝卡方式只適合外徑規則零件的磨削加工。

2，上海數控內圓磨床的工作臺；平-V導軌承載能力強，抗震性好，缺點是加工困難，導軌面加工完成后還需對表面進行鏟刮處理；直線滾動導軌導向精度高，靈敏，不容易爬行，缺點是承載能力差。上層進給軸需要較高的定位精度，下層振蕩軸需要較高的抗震性與承載能力，二者的結合正是為了滿足不同的要求。
3，上海數控內圓磨床的砂輪軸；砂輪架安裝于無心內圓磨床身中后部，固定在工作臺上，砂輪軸采用高速高精密電主軸，主軸使用的軸承為高精密陶瓷球軸承，主軸軸向和徑向跳動均在1.5μm內，主軸**高轉速為42000轉，砂輪**高線速度可達50m/s。砂輪的旋向從尾端看是順時針方向,主軸潤滑采用油氣潤滑。
4，修整器；砂輪修整器與主軸箱共同安裝于床頭。修整器主軸為精密電主軸。
5，主動量?jī)x；量?jī)x導向采用精密直線軸承，重復定位精度< 0.5微米，保證重復測量精度。
上海數控內圓磨床應用領域：
上海數控內圓磨床是專門為軸承加工行業研發制作的數控專機磨床，同時也使用于加工空調壓縮機、活塞、汽車零部件。
· 內球面數控內圓磨床參數：
工作
精度
平面度
≤2μm
平行度
≤2μm
尺寸精度
≤2μm
表面粗糙度
≤Ra0.4μm
