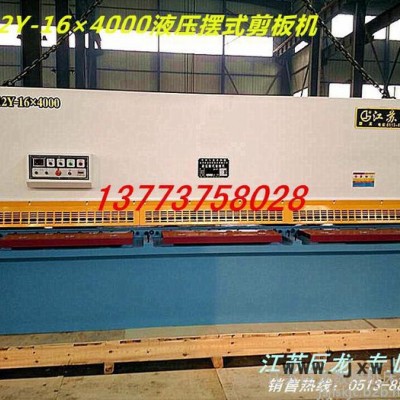

一、性能特點

1、該機采用鋼板焊結構，振動時效消除應力，具有良好的剛性和穩定性；

2、采用液壓傳動，刀架擺式運動實現剪切，同步可靠，運動平穩；

3、刀片間隙快速同步調整，刻度盤指示數值；

4、后擋料電動快速移動，手動微調，計數器顯示數值；

5、具有燈光照明裝置，方便手工劃線和剪切；

6、刀架行程無級調節，有效地提高了工作效率。

二、技術參數

1、可剪板厚                     16  mm

2、可剪板寬                   4000  mm

3、被剪板料強度                450 N/mm2

4、剪切角                     2°20′

5、行程次數                   10   min

6、刀片長度                   4100 mm

7、工作臺離地面高度            850 mm

8、主電動機                     22  KW

9、后擋料電機功率             0.55  KW

10、軸向柱塞泵               63MCY14-1B

11、外形尺寸（L×W×H）    4700×2600×2150 mm

三、機器的主要部分及結構說明

1、機架：由鋼板焊接成框形結構，具有良好的剛性，兩缸固定于左右立柱上，工作臺面上輔助刀座，便于下刀架作微量調節，工作臺面裝有送料球，操作輕便。

2、壓料裝置：由安裝在機架前面支承板上的若干個壓料油缸組成，壓料油缸進料后，壓料頭在克服拉力彈簧的拉力下壓緊板料。在剪切完成后，借助于拉力彈簧的拉力而復位。

3、前后擋料：前擋料置于工作臺面上，用標尺指示數值，以調節活動擋塊達到所需的擋料值，在剪切薄板時使用前擋料較為方便；后擋料裝于上刀架上，隨上刀架作上下擺動，后擋料的調節由電機傳動，經齒輪減速后由絲桿傳動，也可手動微調。

4、液壓系統：由控制閥組、油泵、油缸、回程缸、壓料缸、及組合油路等組成。整個系統結構合理、噪聲低，運行順暢，安全性能好。

5、電氣部分：由控制電器柜、中間連接線、控制面板和主、副電機、腳踏開關等裝置組成，安全系數高，整體性能優良。
