一、機床概述

金剛石線切割機是一種通過金剛石線的高速往復運動，由金剛石線上的金剛石顆粒尖銳部分與加工件相接觸摩擦達到切割加工件的方法。其加工原理是利用一根電鍍有金剛石顆粒的鋼線為刀具，金剛石線由機床的貯絲桶或貯絲輪經過導輪循環往復運動，經過工作臺，與工作臺上的工件反復摩擦從而產生切削達到切割的目的?？蓪崿F(xiàn)對所有硬度小于金剛石莫氏硬度的各種脆性材料高精度高速度低材料損耗線切割加工，在所有加工方法中線切割成本是**低的，金剛石線切割可對各種非導電材料、導電材料和半導電材料進行加工，彌補了電火花線切割不能切割非導電材料，是對電火花線切割機床的一個完善。

     我公司金剛石多線切割技術對各種硬脆材料切割的工藝方法：在整個加工過程中金剛石線通過若干導輪的引導，在加工區主線輥上形成相互平行且等距的線鋸，加工件通過工作臺向上向下運動實現切割進給，可進行多片同時加工切割，具有幾何缺陷少，材料損耗率低分割誤差小，產能高的優點。

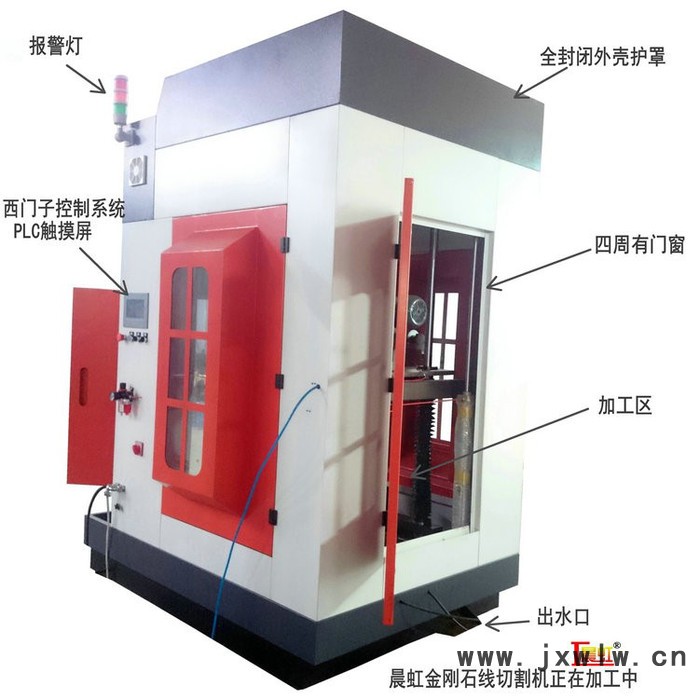

二、泰州晨虹數控多線金剛石線切割機主要組成部分

  1、主構架及底座是整個設備的布置與支撐。

  2、 主軸驅動走絲部分、加工區線絲差動部分、工作臺升降與驅動部分構成聯動。

    * 主軸驅動部分是金剛石多線切割機的核心部件，主軸電機通過同步帶主軸往復運動帶動四個羅拉高速往復運動，達到加工切割目的。

    * 加工區線絲差動減少金剛石多線切割的阻力，增加切割件的平整度，提高加工切割效率。

    *  工作臺通過電機帶動絲桿的旋轉達到上升下降運動，工作臺系統承擔加工中的主運動，是切割加工中重要的一環，工作臺上升下降運動的平穩性，將直接決定加工件的精度和表面粗糙度。根據加工材料的物理特性，切割精度及尺寸，走線速度等因素來實時確定工作臺的位置及速度進行切割加工。

3、走線和布線部分，張力機構。

  *  走線和布線部分。在布線輪部分中，各導向輪以一定的位置及方向組成繞線輪組這些繞線輪組以一定的位置和間距固定在面板上，通過這些繞線輪系的排布實現金剛石線的布置和走向變換。

  *   張力機構確保加工區金剛砂多線在往復換向及加工過程中保持金剛石線張力的穩定，小張力的波動，確保加工質量及加工效率。

 4、切削液系統，切削液有潤滑和冷卻功能，改善切割性能。

 5、壓縮空氣系統。壓縮空氣通過氣管進入導線輪內部，充滿軸承等各空間內部，從而形成一個封閉的環境，起到隔斷外界的塵埃，對切割系統起保護作用。

 6、控制系統。多線割機采用工控機作為控制系統，人機界面和控鍵能夠完成所有的操作和切割及繞線的設定，即能同步自動控制又能單獨手動操作，自動模式下自動切割，手動模式可單獨完成各個運動功能的操作。

三、目前金剛線多切割機一重大技術缺陷

   目前歐美及國內的金剛線切割機都有一重大缺陷，金剛石線在收放線輪上往復高速運動(金剛石線漸進式由放線輪至收線輪)，金剛石線高速往復運動時，金剛石線在收、放線輪上反復纏繞，造成金剛石線相互擠壓與摩擦，從而造成金剛砂線的脫落，使切割能力下降。矛盾的是一方面金剛石線越鋒利，加工能力**越強，隨著加工時間越長，一方面金剛石線顆粒互相纏繞的磨損也越嚴重，金剛石顆數粒脫落越嚴重，直接導致金剛石線加工能力下降，這說明金剛石線加工能力下降很大程度上不是金剛石線與加工件損耗引起的，而是金剛石線高速往復運動中，金剛石線反復收放纏繞相互擠壓磨損造成的，很大一部分金剛石顆粒沒有參加切割加工**脫落了，這即是說金剛石線加工能力的下降，很大程度上是金剛石線在纏繞過程中自身相互損耗的，根本達不到金剛石線生產廠家的切割技術指標，有廠家采有多工位提高金剛石線的切割率，但沒有從根本上解決這一技術難題。

   我公司生產的多線金剛石線切割機成功避開了上述技術缺陷。

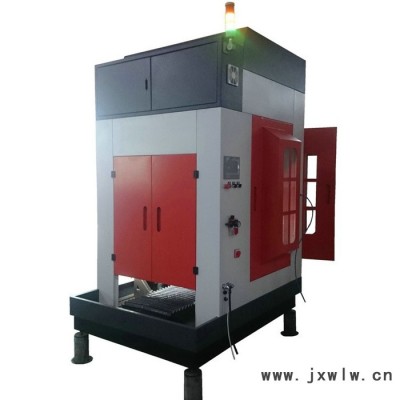

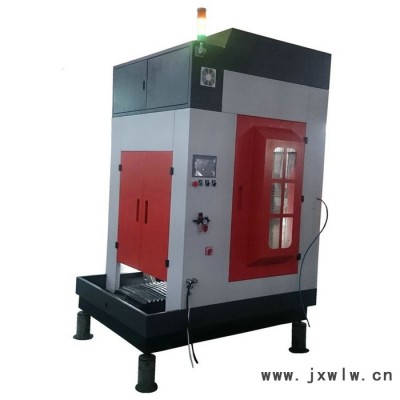

四、CHSX5620-D10  型多線金剛石線切割機技術參數

 CHSX5620-D10  型多線金剛石線切割機是我公司熔合多項技術，優化設計一款機床，具有結構緊、穩定性好、操作簡便、切割精度高、加工效率高等特點，并且維護方便，投入市場以來受到客戶的一致要評，并且受同行業的廣泛贊揚。

1  型號 CHSX5620－D10

2  工件**大切割尺寸(長寬高mm)  200×200×200

3  工件切割厚度(m m)??????10-15

4  工作臺面高度 （mm）         800~1100

5 一次加工切割片數???????10（片厚10）?

6  羅拉(外徑X長度mm)?????φ100×100

   羅拉數量（個）                 4

7  加工時搖擺幅度或角度          ±5°

8 切割加工走線方式 伺服電機循環往復正反向運動

9 金剛石線徑 ?Φ0.14~0.45mm

10 加工切割金剛石線速度(m/s)   15    金剛石線 **速度(m/s)  30

11 切削進給速度范圍(mm/min)  0.1-6

12 使用電機: 主電機    搖擺電機    冷卻液電機

13 使用電源 3相220±％5V 50Hz

14 機床外形尺寸(長Ｘ寬Ｘ高mm)  1230×1000×2100

15 消耗功率   1.5

16 機床重量                 約 1200
