品名

規格

別名

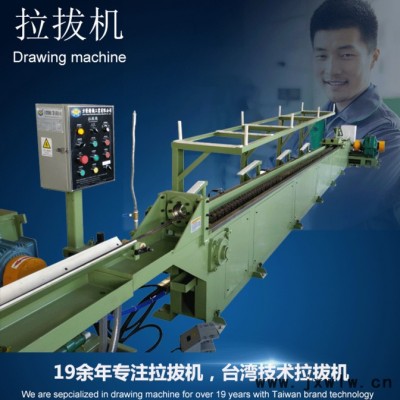

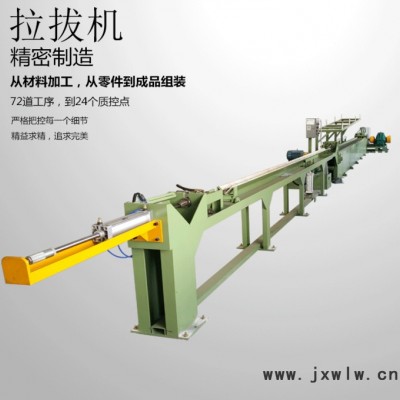

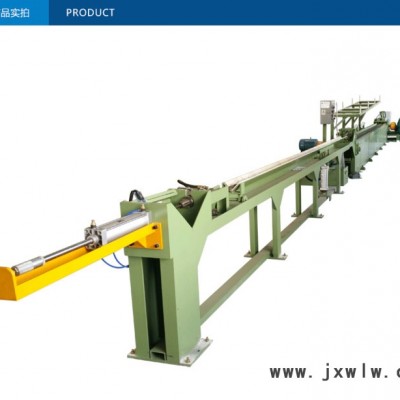

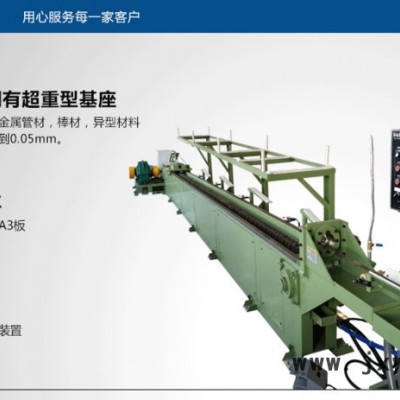

拉拔機

ＦＲ－76型

 拉拔機 冷拔機 拔管機 拉伸機 拉床 拉管機 抽芯抽管機

1．設備概要

Ａ．適用

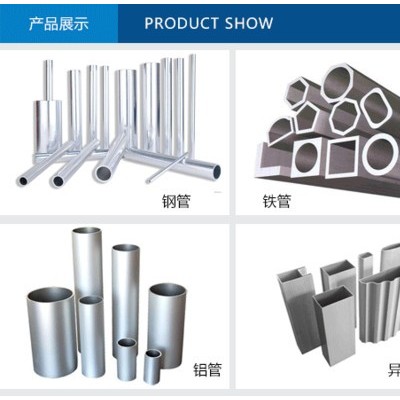

本設備適用于金屬管（棒）材的拉伸（拉拔、冷拔、拉光、拉花）加工設備

Ｂ．機械結構

鏈?zhǔn)嚼螜C(jī)    臺灣品牌拉拔機技術

2．工作方式

素材的一端經縮頭（壓頭）變小后，由人手握持伸入拉拔機的中心架模形內，經由氣動夾緊后，鏈勾勾住鏈條拉拔，拉拔時要求機身震動小，拉拔速度均勻穩定，并取得拉伸后成品**精度，達到成品均勻表面光滑良好品質，通常拉伸后達到上面目的的要求

3.設備能力

Ａ．拉伸形式

1線拉伸

Ｂ．拉伸力

10t

Ｃ．拉伸速度

0-25m/min

Ｄ．拉伸長度

有效長度7000mm

E．抽心長度(推進器長度）

有效長度6000mm

F．素管外徑

**大ф76mm 壁厚3.0mm

G．中心高

830mm

4．機器構造

Ａ．馬達及操作面板

（1）型形

變頻器37ＫW  電機30ＫＷ1臺，減速機ZQ2-650型 1：48.57  1臺  小車減速馬達1ＨＰ  10：1  1臺

（2）出力

189

（3）轉速

1320-132r/min

（4）電源電壓

380Ｖ  50ＨＺ

5．驅動部分

主軸

（1）機架

Ｃ300  Ｃ120  方鋼30*40  焊接  主機架：Ｃ300 抽心架Ｃ300

（2）鏈條

3吋   臺灣鏈條

（3）鏈輪軸

Ф80
