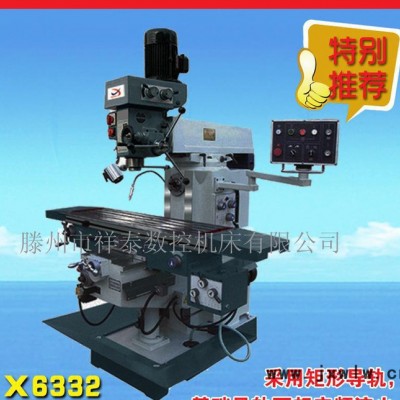

X6332升降臺銑床


一、機床用途

X6332鉆銑床是一種通用金屬切削機床。

本機床具有立、臥銑兩種功能，可銑削中、小型零件的平面、斜面、溝槽、還可進行鉆孔等多種切削功能。

二、機床結構及特點

 1、 結構：本機床有主傳動、升降臺、工作臺、掛架、進給箱、冷卻、滑潤及電氣等部分組成。主傳動有主軸箱（立軸）和臥軸兩部分，主軸箱有三個T型螺釘及連扳與滑枕聯接，主軸箱上面安裝有變速箱，采用齒輪變速；臥軸傳動齒輪安裝在立柱內腔，通過三個變速手柄調節主軸變速；升降臺與立柱由燕尾導軌配合，沿立柱導軌垂直升降；升降臺與滑座由矩形導軌配合，工作臺與滑座由燕尾導軌配合，通過絲杠副帶動工作臺縱、橫向移動；掛架懸掛在滑枕的一端，與滑枕通過燕尾導軌配合；進給箱配掛在滑座右側，通過輸出軸齒輪和滑動齒輪將動力分別傳給縱、橫向絲杠；冷卻液存放在底座內腔中；潤滑有油浸式飛濺潤滑、潤滑脂潤滑；移動部位采用手拉油泵或油杯定點潤滑；電氣箱配掛在立柱左側，電氣控制操作由懸臂支架支撐在機床右前方，操作方便。

2、特點：本機床工作臺可縱、橫向手動進給和垂直升降，同時縱、橫向又可實現機動快進、自動進給和垂向自動升降。主軸（立軸）裝有主軸微動機構，主軸箱可在垂直平面內回轉±45°，在水平面內回轉360°；同時主軸箱又可通過滑枕實現前、后移動。主傳動和進給傳動均采用齒輪變速結構，具有變速方便、可靠、調速范圍廣等優點。

三、   機床主要技術參數
