>供應專區>加工協作>機床>鉆床>沃瑪Z3732 打斜孔搖臂鉆床 自動升降 主軸自動進給 數控車床,普通車床,車床,搖臂鉆床,鉆床,銑床,鋸床,鉆銑床,加工中心,數控銑
普通會員
產品價格￥16000.00元/臺
產品品牌沃瑪數控機床有限公司
最小起訂≥1 臺
供貨總量89 臺
發貨期限自買家付款之日起 2 天內發貨
瀏覽次數593
企業旺鋪http://phghmym.com/index.php?homepage=sdwm2020
更新日期2021-11-10 08:33
會員級別：企業會員
已 繳 納：0.00 元保證金
我的勛章： [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
品牌： |
沃瑪數控機床有限公司 |
所在地： |
山東 棗莊市 |
起訂： |
≥1 臺 |
供貨總量： |
89 臺 |
有效期至： |
長期有效 |
產品類型： |
全新 |
控制形式： |
人工 |
類型： |
搖臂鉆床 |
| 產品類型 | 全新 |
|---|---|
| 控制形式 | 人工 |
| 類型 | 搖臂鉆床 |
| 適用范圍 | 通用型 |
| 外形尺寸 | 1800×700×2044 |
| 主電機功率 | 3 |
| 主軸轉速范圍 | 173 425 686 960 |
| 是否庫存 | 是 |
| 適用行業 | 通用 |
| 布局形式 | 立式 |
| 作用對象材質 | 金屬 |
| 鉆孔直徑范圍 | 32 |
| 軸數量 | 單軸 |
| 主軸孔錐度 | 3 |
| 品牌 | 沃瑪 |
| 型號 | Z3732 |
產品介紹
搖臂鉆床外觀造型美觀大方,總體布局勻稱協調.導軌面經熱處理硬度高、鋼性強、齒輪為磨齒經高頻淬火調質噪音低經久耐用。Z3732搖臂鉆床部件嚴格篩選，無砂眼、無形變、精密加工，機器穩定性及精度.電控部分采用純銅電機是g家認證產品，穩定壽命長，廣泛用于大中小型企業、鄉鎮和個體工業的機械加工、及各類機器制造業中加工中小型零件。
內立柱固定在底座的一端，在它的外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱上做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。
主軸箱是一個復合部件，由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、機床的操作機構等部分組成。主軸箱安裝在搖臂的水平導軌上，可以通過手輪操作，使其在水平導軌上沿?fù)u臂移動。
產品用途
萬向搖臂鉆床，也可以稱萬向橫臂鉆；主軸箱可在搖臂上左右移動，并隨搖臂繞立柱回轉的鉆床。搖臂還可沿外柱上下升降，以適應加工不同高度的工件。較小的工件可安裝在工作臺上，較大的工件可直接放在機床底座或地面上。
搖臂鉆床廣泛應用于單件和中小批生產中，加工體積和重量較大的工件的孔，在機械產品單件、小批量生產車間、產品裝配車間及機械修理車間等生產場合，加工范圍廣，可用來鉆削大型工件的各種螺釘孔、螺紋底孔和油孔等。
特征描述
Z3732型移動式萬向搖臂鉆床，空間360度，任意角度都可以鉆孔，可以做鉆孔、擴孔、鏜孔、鉸孔、刮平面、攻螺紋和其他類似的工作，適用于各類機器制造業中加工中小型零件，也適用于修理車間。
移動式萬向搖臂鉆床底盤有四個萬向輪可以任意移動，搖臂自動升降。
技術參數
| 主要技術參數 | Z3132B |
| 鉆孔直徑?鑄鐵／鋼材 | 32 mm |
| 主軸軸心線至立柱母線距離 | 815mm 315mm |
| 主軸箱水平移動距離 | 500mm |
| 主軸下端面至底座工作面距離 | 870mm 25mm |
| 主軸回轉角度 | 360° |
| 主軸繞垂直于立柱水平線回轉角度 | 360° |
| 主軸繞立柱回轉角度 | 360° |
| 搖臂升降速度 | 1.51 m/min |
| 主軸箱在立柱上的行程 | 845mm |
| 主軸孔錐度（莫氏） | NO.3 |
| 主軸行程 | 130mm |
| 主軸轉速 | 173 425 686 960r/min |
| 底座工作臺尺寸 | 710×500 mm |
| 主電動機功率 | 1.5kw |
| 機床重量（約） | 850kg |
| 機床輪廓尺寸（長×寬*高） | 1800×700×2044 mm |

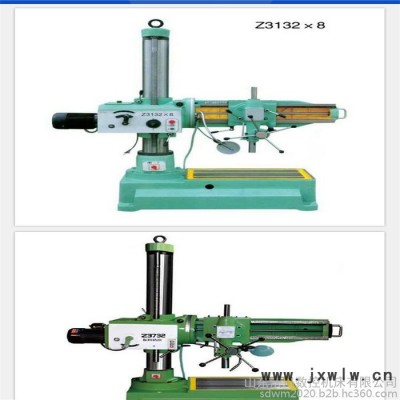

注；萬象搖臂鉆 Z3132 Z3132B 3732為同一款搖臂鉆

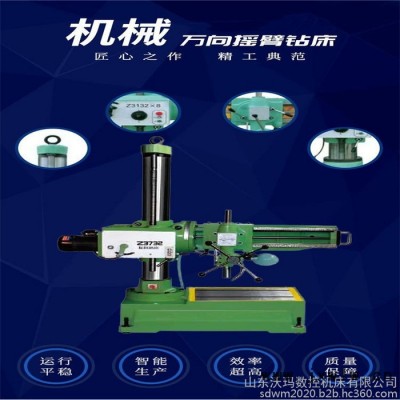

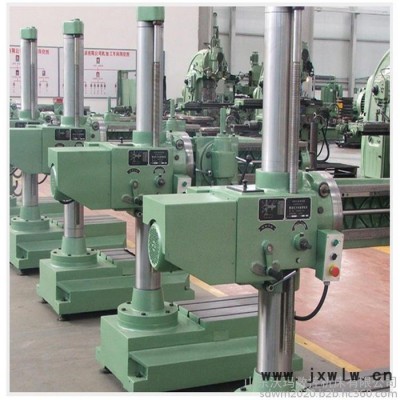

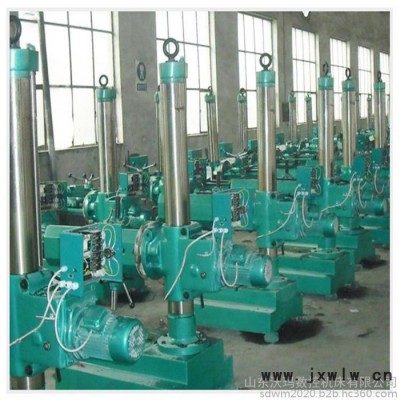

產品展示
