磁棒

表磁（GS）

直徑

長度

耐溫

M孔

FB

12000

Φ25

200

H

M8×20

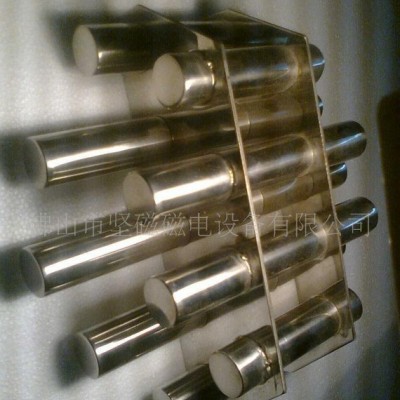

 磁力架的產品說明及示意方式
適應范圍：
　　磁性過濾架（磁力架）主要用于清除粉狀、顆粒狀原料及液體或漿料中的鐵磁性雜質，廣泛適用于陶瓷、電力、礦業、塑料、化工、橡膠、制藥、食品、環保、顏料、染料、電子、冶金等行業。
工作原理：
　　磁性過濾架是采用優質不銹鋼管和高B值稀土合金釹鐵硼，并采用特殊的制作方法制作而成。并將其組合在固定架上，構成磁性過濾架。當含鐵的物質通過時，受到磁力棒的吸引，將含鐵的物質牢固的吸附在管壁上，以保證設備的完好和產品的安全。
產品特點：
　　無能耗、無污染、可安裝于生產線上能與物料接觸的任意位置，節約空間，安裝方便，主要采用稀土合金釹鐵硼作為磁源，磁力強勁，結構簡單，使用壽命長，規格樣式可按照客戶使用要求及生產現場情況任意更改定制。
磁力架的示意方式：
(表面材質：不銹鋼SUS304)
磁力架 表磁（GS） 規格 形狀和導流棒 耐溫
MG 12000 300（×300） RA M

舉例說明：

【 MG  12000GS  300（×300）  RA  M 】

12000GS：表示磁棒的磁力要求；12000GS表示磁棒表磁12000GS。

300（×300）：表示具體的規格，方形的前面一組數字表示長度，后面一組數字表示寬度，圓形的就一組數字，表示直徑，可根據客戶要求定制。

RA：前面的字母表示磁力架的形狀，S是方的，R是圓的；后面的字母表示導流棒的樣式，A是角鋼，R是圓棒，N是沒有。

M：表示耐溫；耐溫要求。

磁力架規格及交付說明：
　　磁力架的規格比較多，注塑機料斗專用的有：5管，7管，9管，11管，13管，15管等。圓形的有：100，150，200，250，300，350，400，450，500，550，600，650等。方形的有：100×100，150×150，200×200，250×250，300×300，350×350等。固定邊板單層寬度為40mm，雙層寬度為80mm，厚度為3mm、5mm或10mm等（根據情況調整厚度）；非常規可按照客戶要求定制。十套以內一周內交貨。
圓形 正方形
規格 (mm) Hiberarchy 中心距 規格 (mm) Hiberarchy 中心距
100 x 40(80) 2管單層
（3管雙層） 左右中心距與上下垂直中心距均為50mm 100 x 100 x 40(80) 2管單層
（3管雙層） 左右中心距與上下垂直中心距均為50mm
150 x 40(80) 3管單層
（5管雙層）  150 x 150 x 40(80) 3管單層
（5管雙層）
200 x 40(80) 4管單層
（7管雙層）  200 x 200 x 40(80) 4管單層
（7管雙層）
250 x 40(80) 5管單層
（9管雙層）  250 x 250 x 40(80) 5管單層
（9管雙層）
300 x 40(80) 6管單層
（11管雙層）  300 x 300 x 40(80) 6管單層
（11管雙層）
350 x 40(80) 7管單層
（13管雙層）  350 x 350 x 40(80) 7管單層
（13管雙層）
400 x 40(80) 8管單層
（15管雙層）  400 x 400 x 40(80) 8管單層
（15管雙層）
450 x 40(80) 9管單層
（17管雙層）  450 x 450 x 40(80) 9管單層
（17管雙層）
500 x 40(80) 10管單層
（19管雙層）  500 x 500 x 40(80) 10管單層
（19管雙層）
