最大工作壓力	10
流量FAD*	7.8
出口尺寸	G1/2”
電機功率	4
冷卻方式	自然冷式
噪音	62
品牌	阿特柯普

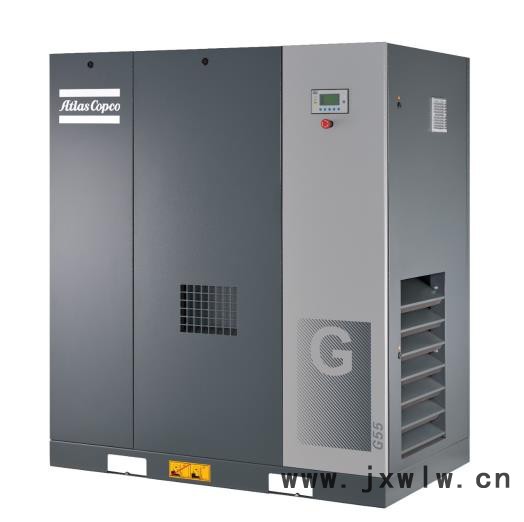

全新的G系列：經久耐用的螺桿式壓縮機

阿特拉斯·科普柯為空氣壓縮機行業樹立了可靠性和性能 的標桿，新型的G 4-90/G 55-75 V系列秉承阿特拉斯·科 普柯一貫的客戶承諾，為廣大中小型用戶提供強動力、 高可靠性的螺桿式壓縮機。

可靠的轉子及電機

•  G系列空氣壓縮機所采用的轉子是阿特拉斯·科普柯 成熟的產品

•  與其它皮帶傳動系統相比，G 4-22的V型皮帶效率 高2-3%

•  G 30-90的齒輪傳動系統具有可靠性， 維護間隔更長

智能監控

•  集成監視、控制、保護空壓機為一體

•  可靠性高，經典的界面，耐用的按鈕

•     Elektronikon彩屏電腦控制器，使壓縮機 狀態可視化（選項）

高科技油分離器

•  防止油污染：得益于直立的油分罐設計，含油量極低

•  油分離器尺寸最小化，加載/卸載循環過程中壓縮空氣損耗極低

技術參數

G 4-90 定頻空壓機 (50Hz)

		最大工作壓力	流量FAD*		電機功率	噪音**	重量			出口尺寸
							地面安裝型	全性能儲氣罐安裝型	x
		bar(e)	l/s	m3/min	kW	dB(A)	kg	kg	kg
G4	10	10	7.8	0.47	4	62	NA	175	195	G1/2”
G5	10	10	10	0.6	5.5	64	NA	178	198	G1/2”
G7	7.5	7.5	20.3	1.22	7.5	66	221	392	435	G3/4”
	8.5	8.5	19	1.14	7.5	66	221	392	435	G3/4”
	10	10	16.9	1.01	7.5	66	221	392	435	G3/4”
	13	13	13.1	0.79	7.5	66	221	392	435	G3/4”
G11	7.5	7.5	29.1	1.75	11	67	238	409	452	G3/4”
	8.5	8.5	26.6	1.6	11	67	238	409	452	G3/4”
	10	10	24.3	1.46	11	67	238	409	452	G3/4”
	13	13	20	1.2	11	67	238	409	452	G3/4”
G15	7.5	7.5	43.7	2.62	15	71	378	616	701	G1”
	8.5	8.5	40	2.4	15	71	378	616	701	G1”
	10	10.5	36.1	2.17	15	71	378	616	701	G1”
	13	13	30.5	1.83	15	71	378	616	701	G1”
G18	7.5	7.5	55.3	3.32	18.5	71	406	644	729	G1”
	8.5	8.5	52.2	3.13	18.5	71	406	644	729	G1”
	10	10.5	45.7	2.74	18.5	71	406	644	729	G1”
	13	13	37.5	2.25	18.5	71	406	644	729	G1”
G22	7.5	7.5	62.5	3.75	22	72	421	659	744	G1”
	8.5	8.5	58.3	3.5	22	72	421	659	744	G1”
	10	10.5	51.8	3.1	22	72	421	659	744	G1”
	13	13	45	2.7	22	72	421	659	744	G1”
G30	7.5	7.5	90	5.4	30	72	674	NA	NA	G1 1/2”
	8.5	8.5	86.4	5.18	30	72	674	NA	NA	G1 1/2”
	10	10	79.8	4.79	30	72	674	NA	NA	G1 1/2”
G37	7.5	7.5	114.5	6.87	37	72	754	NA	NA	G1 1/2”
	8.5	8.5	106.4	6.38	37	72	754	NA	NA	G1 1/2”
	10	10	98.7	5.92	37	72	754	NA	NA	G1 1/2”
G45	7.5	7.5	132.7	7.96	45	73	768	NA	NA	G1 1/2”
	8.5	8.5	126.7	7.6	45	73	768	NA	NA	G1 1/2”
	10	10	117	7.02	45	73	768	NA	NA	G1 1/2”
G55	7.5	7.5	166.7	10	55	72	1130	NA	NA	G2”
	8.5	8.5	157	9.42	55	72	1130	NA	NA	G2”
	10.5	10.5	146.3	8.78	55	72	1130	NA	NA	G2”
G75	7.5	7.5	221	13.26	75	76	1210	NA	NA	G2”
	8.5	8.5	207.2	12.43	75	76	1210	NA	NA	G2”
	10.5	10.5	187.6	11.26	75	76	1210	NA	NA	G2”
G90	7.5	7.5	272.6	16.36	90	75	1450	NA	NA	G2”
	8.5	8.5	266.7	16	90	75	1450	NA	NA	G2”
	10.5	10.5	242.1	14.53	90	75	1450	NA	NA	G2”

*機組性能參數根據ISO 1217, Annex C, 2009

參考工況：

„ 進氣壓力：1 bar

„ 空氣進氣溫度：20°C FAD在以下工作壓力測量：

„ 7.5 bar機型在7 bar

„ 8.5 bar機型在8 bar

„ 10 bar機型在9.5 bar

„ 10.5 bar機型在10 bar

„ 13 bar機型在12.5 bar

**噪音等級根據ISO2151,  公差3 dB(A)

G55-75 V 變頻空壓機 (50Hz)

壓縮機型號	最大工作壓力	流量FAD*				電機功率	** 噪音	重量	出口尺寸
		l/s		m3/min
	bar(e)	min	max	min	max	kW	dB(A)	kg
G55 V	4	66.5	188	3.99	11.28	55	71/ 73	1200	G2”
	7	59	166.7	3.54	10	55	71/ 73	1200	G2”
	10	73.2	146.3	4.39	8.78	55	71/ 73	1200	G2”
G75 V	4	81.8	235.3	4.91	14.12	75	75/ 77	1270	G2”
	7	76.8	221	4.61	13.26	75	75/ 77	1270	G2”
	10	93.8	187.6	5.63	11.26	75	75/ 77	1270	G2”

外形尺寸

壓縮機型號
	L (mm)	W (mm)	H (mm)
地面安裝式PACK機型
G 7-11	767	623	972
G 15-22	1002	750	1175
G 30-45	1300	870	1630
G 55-90	1610	990	1870
G 55-75 V	1610	990	1870
儲氣罐安裝型
G 4-5	1420	550	1280
G 7-11	1526	623	1468
G 15-22	1858	750	1801

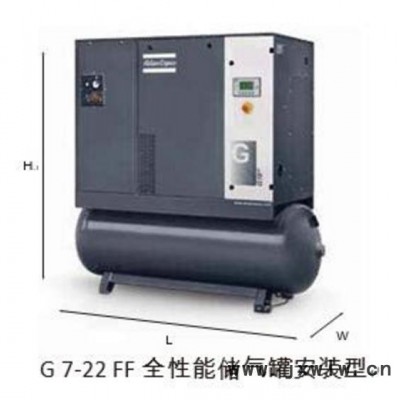

全性能儲氣罐安裝型
G 4-5	1420	550	1280
G 7-11	1526	623	1468
G 15-22	1858	750	1801

G4-5標配200L儲氣罐，G7-11TM儲氣罐安裝型標配270L儲氣罐，

G15-22TM儲氣罐安裝型標配500L儲氣罐。
