 北京益創環?？萍加邢薰?，擁有自己獨立完善的研發、設計、制造、安裝等環保設備，在原有豐富的水處理經驗基礎上，與國內**科研機構、知名大學進行緊密研用結合，在國內化工、機械、環保、等行業水處理和中水回用、污水、廢水處理等方面積累了豐富的經驗技術。

安裝注意事項：

      我公司生產的冷凝器在線清洗裝置用于冷水機組冷凝器的清洗，安裝在冷水機組的冷卻水進出管上，為了使安裝后整體美觀，運行工況良好，應注意以下事項：
1、 冷凝器在線清洗裝置的動力部份采用的是膠球泵，發球機的進出口應盡量減少阻力，發球機收球接口與捕球器接口之間以及發球機發球接口與冷卻水進水管之間的連接管路應盡量短，如因安裝位置等原因管路過長，應在原來的基礎上將管徑放大一號。

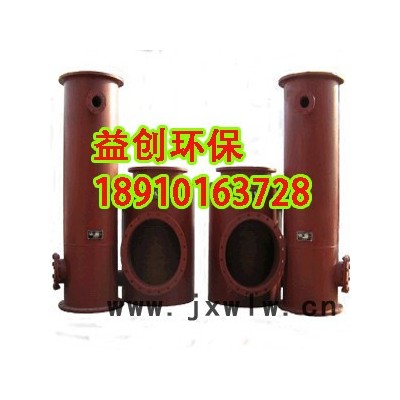

2、 捕球器安裝在冷卻水的出水管上，冷卻水管所配閥門應這發裝在捕球器上端，以方便捕球器的檢修，（若為蝶閥，捕球器與蝶閥之間要加裝短接以便隔斷冷卻水后可以拆裝捕球器。）
3、 球閥是用來隔斷捕球器與冷卻水總管的，應安裝在所有元器件之前，盡量靠近冷卻水管。
4、 安裝時配置的DN50（DN65）短接與視鏡應水平安裝在進出口上，一般視鏡安裝在入口端，短接安裝在出口，視鏡和短接尺寸一致，如有需要可以互換，如因安裝位置的限制而使視鏡需安裝在豎直管段上，則需要在進出口都安裝配置DN50（DN65）短接。

設計選型注意事項：

1、 冷水機組循環冷卻水系統的水質處理設計要求符合國標《工業循環冷卻水處理設計規范》GB5005-2007的要求。

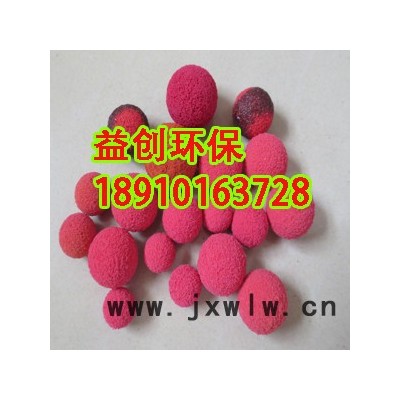

2、 設計選型是根據冷水機組制冷量和冷卻水出水管徑來確定，膠球的大小是根據冷水主機冷凝器換熱管內徑來決定。
  發球機輸入電源為交流3×380V/50HZ，功率在1.5KW-5.5KW之間，日消耗功率：＜1Kwh。
 工作環境溫度：0℃～＋60℃。
濕度：20-95%
發球機應在四周留出不小于600MM的檢修空間。
發球機盡量布置在靠近冷凝器入水口。

3、 冷凝器膠球自動在線清洗裝置使用條件：換熱管內不能有雜質異物，阻止膠球的通過。水中不應含粒徑大于1.5MM的雜質，會造成換熱管和收球器的堵塞。為了避免安裝過程的焊渣、焊條、金屬碎屑、砂石、有機織物以及運行過程產生的冷卻塔填料、冷卻管中銹蝕物等異物進入冷凝器和蒸發器，設計時需在冷凝器（蒸發器）入水口前設計過濾孔徑不大于1.5MM的過濾器，且過濾網有效過濾面積大于連接管道截面積的3倍以上，確保過濾器的水阻合理。

4、 關于冷凝器（蒸發器）入口處建議設計安裝手搖刷式過濾器的說明：由于許多冷水機組的機房布置原因，循環水泵出口到冷水機組的入口距離較長，彎管、并聯管、支管較多，安裝時存在的焊渣、焊煙隱患較多，加之非制冷季系統放水后，管道內壁銹蝕物的脫落；所以盡管水泵入口處安裝了合理的過濾器，往往冷水機組冷凝器（蒸發器）換熱管內還有較大尺寸異物存在。所以為了避免以上情況發生，考慮經濟性、定期清理過濾器內異物的方便性，強烈建議設計安裝手搖刷式過濾器。

冷凝器膠球自動在線清洗裝置控制系統
 內置微電腦控制器，可在線顯示并記錄運行狀態，清洗循環次數，具有RS485接口。
控制清洗球的發出、收回，并根據運行狀態調節發球、收球的頻率及次數。
另可選配置：端差、清洗球數量及性能的在線顯示及記錄。
電源：3*380V 50Hz，配電**大功率1.5KW-5.5KW,電力消耗小于1KW/天?！?/p>

評價利益的標準：
1．《采暖通風與空氣調節設計規范》中指出：冷凝器溫度越低，制冷系數越大，壓縮機的耗電量越少，反之，當蒸發溫度一定時，冷凝溫度每增加1℃，壓縮機單位制冷量的耗電功率增加4%。
2．在核對冷水機組冷卻水進出口管路上的溫度計**度，以及冷水機組冷凝器冷凝溫度的**的基礎上，安裝XFLN裝置以后：
ü       對于新投入運行的冷水機組：在設計的額定工況及機組電流百分比為**負荷情況下運行時，小時差△T的增加量不大于0.2℃。
ü       對于在運行的冷水機組：用機械式毛刷捅炮機捅刷換熱管內壁后，在設計的額定工況及機組電流百分比為**負荷情況下運行時，小時差△T的增加量不大于0.2℃。
逆卡諾循環的制冷系數理論計算：
冷水機組運行效率受蒸發溫度和冷凝溫度的影響，蒸發溫度一定時，冷凝溫度越高，其運行效率越低。逆卡諾循環是制冷劑在熱源溫度（Th）及冷源溫度（T0）之間以可逆方式完成的制冷循環，由兩個定溫過程和兩個絕熱過程組成，如圖所示：1-2為制冷劑絕熱壓縮，溫度由T0升高到Th；2-3為制冷劑在Th下定溫放熱；3-4為制冷劑絕熱膨脹，溫度由Th下降到T0；4-1為制冷劑在T0下定溫吸熱。其結果是消耗外功將熱從低溫?zé)嵩矗═0）移向高溫?zé)嵩矗═h）。

冷凝器膠球自動在線清洗裝置給用戶帶來的利益：
1、降低空調機組消耗量10-30%；
2、保持管束持久清潔；
3、治理冷凝器管束腐蝕，延長冷凝器壽命；
4、優化熱交換效率；
5、免除冷凝器人工清洗；
6、減少壓縮機損耗，延長壓縮機。
