泥狀軟填料—“軟填料”“泥狀填料”“軟盤根”“注入式填料”：由新型高性能纖維配以特殊的耐磨等處理劑，經過特殊的加工工序精制而成的**“盤根”。

對比盤根的優點：

可在線添加 無需規格限制

易添加

減少泄漏

低運行成本

省時省錢

節約能源

減少軸及軸套的磨損

延長設備使用壽命

減少停工檢修

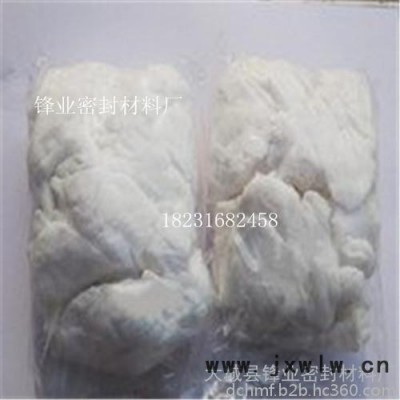

XHC-1016白色泥狀軟填料 ：1.用白色PTFE纖維混合FDA認證的潤滑劑制成，無污染、無毒、符合食品級別。改變了以盤根為主體的填料密封模式，無規格限制，即適合工廠的所有填料密封裝置。2.對填料箱和軸無需苛刻的精度要求，特別適用于已磨損的軸的密封。

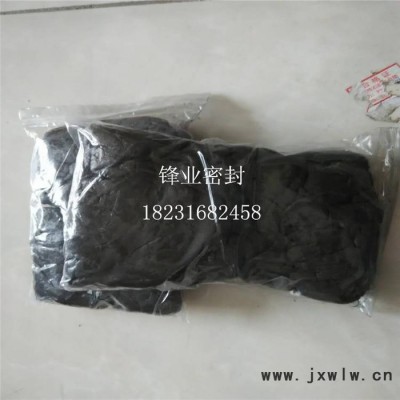

XHC-1017黑色泥狀密封填料：1.對填料箱和軸無需苛刻的精度要求，特別適用于已磨損的軸的密封。2.廣泛應用于高溫等惡劣工況的泵和閥門。3.自潤滑,摩擦系數小，可以減少軸功率的損失。不停機即可在線修復，可達到“零泄漏”，符合節能降耗和環保的發展要求。

適用范圍：

XHC-1016 白色泥狀密封填料應用于工業化學品、食品、飲用水、藥劑、石油、冶金、化工、化肥、發電、造紙、水處理等工業領域的閥門、泵的密封。

XHC-1017黑色泥狀密封填料適用于離心泵、旋轉泵、往復式設備、閥門、改變了以盤根為主體的填料密封模式，無規格限制，即適合工廠的所有填料密封裝置、污水處理等工業領域的閥門、泵的密封。

XHC-1028注劑槍

手動液壓油泵使用說明書

一、簡介

手動液壓油泵，是將手動機械能轉換為液壓能的一種小型液壓泵站。油泵的特點是：動力為手動，高壓、小巧、便于攜帶，操作簡單，應用范圍廣。

1．充液：油泵開始工作時，油液被柱塞壓入高低壓單向閥通過高低壓單向閥進入油缸，當壓力升至lMpa時則低壓閥打開，低壓油溢回儲油管。(見下圖)

一、手動油大泵工作原理圖

1．油缸 2．高壓安全閥 3．高壓單向閥 4．高壓泵 5．濾油器 6．低電壓

7．壓桿 8．低壓安全閥 9．低壓單向閥 10．卸載閥 11.高壓膠管

1．升壓：上述的基礎上，高壓柱塞繼續工作，壓力逐漸升高，當壓力超過額定力63Mpa，高匿閥**是安全閥。

2．工作：在工作過程中，由于工作缸做功，能量會減少，所以要隨時搖動手柄，保持所需的工作壓力，直至工作結束。

3．卸載：油泵工作完畢，需要將壓力減至為零，打開卸載閥，油液流回儲油管。完成卸載工作。充油、升壓、工作過程實際上是不可分割的，只搖動手柄**可完成這三個過程。

二、主要結構與各部分的作用

手動油泵由以下幾個部分組成：

1．泵體部分?2．手柄部分?3.膠管部分?4．儲箱 5.后座部分

l.泵體部分：泵體部分是油泵的主要組成部分，高壓工作腔、低壓工作腔、兩個單向閥、高壓閥(安全閥)、低壓閥卸載閥、兩個止回閥、進油口等都在上面。各處孔有機地聯系在一起。

兩個單向閥是防止壓力油回流。兩個單向閥其規格、作用是一樣的。低壓閥和高壓閥的作用是壓力控制。分別將壓力控制在lMpa和63Mpa。進油口處的兩個鋼球是止回閥。工作完畢后扭轉卸裁閥，壓力油流回儲油管，完成卸載工作。

2.手柄部分：主要由壓桿、壓把組成。靠兩個銷子與泵體和柱塞連接。手動力作用在壓桿上，帶動柱塞做往復運動，產生油液的壓力。在壓把上面有M12×1.5的螺孔，是供垂直安裝壓桿用的，可以根據操作的方便選用垂直或水平操作。

3．膠管部分：是連接油泵和油缸輸送壓力油液的部件。在不使用時，膠管與缸脫開，膠管頭部用橡膠帽堵上，以防污物進入油管和油缸。

4．在后座和或油箱上面裝有注油、放氣裝置，油泵工作時須松開放氣螺絲，以免儲油箱內氣壓過低。影響正常工作， 工作完畢后擰緊放氣螺絲。在后端安裝一個掛鉤，當手提油泵時以鉤住壓桿。

三、 使用與安全注意事項

(一)油泵的正常使用

1.在壓力63Mpa工作時，油泵的性能安全發揮出來，是**合理的使用。各處均不需調整。

2．?dāng)U大油泵的使用范圍：為適應配套的油缸，可以低于63Mpa的壓力下工作。此時先將壓力表接在油管上，調節高壓閥，當壓力表達到油缸的工作壓力為止，即可使用。為了適用大噸位、大行程作業的需要，可另行設計制造大型油箱或輔助油箱。

3． 注意各螺紋連接配用金屬墊(銅墊、鋁墊或組合墊)

4. 按手動高壓油泵使用說明規定選用液壓油。

(二)調試液壓系統

l. 關閉泵卸壓閥

2． 提壓手動液壓油泵手柄，完成充液、升壓過程，觀察壓力表指針行程動態，同時通過填充槽觀察注劑槍推桿前進情況。

3. 開啟泵卸壓閥，觀察推桿是否復位。

4． 觀察液壓系統各連接點是否滲漏。

（三）注入密封劑

1. 在操作規程選定的l號注入口上，使高壓注劑槍與已安裝在夾具上的注射閥連接。

2. 由槍筒填充槽填裝密封劑。

3. 關閉泵卸壓閥

4. 提壓泵手柄，按規定緩慢、均勻升壓，便推桿將密封劑注入到夾具空腔，當單根密封劑全部注盡時，壓力表指針停止不動。

5. 開啟泵卸壓閥，使液壓系統降為常壓。

6. 注劑槍推桿自動復位

7． 按規定關閉注射閥，卸掉注劑槍，移到2號注入口重要2、3、4、5、6程序，直到完成全部注入點的封堵操作。

一 .安全注意事項：

1.不準超過63Mpa壓力工作。不得隨意調動高低壓閥。

2.工作時應穩穩地提壓手柄，不得使油路有沖動現象，以使各閥門持久的工作。

3.減壓時應緩緩的扭動手輪，不得使減壓過速。

4.油量不夠時，不得在有壓力情況下注油，以免回油時儲油管內有壓力存在。

5.各連接處擰緊后方可工作。

6.高壓膠管每年做一次壓力實驗，防止膠管老化發生意外，實驗壓力低于90Mpa即發生突起、滲漏時**不能使用。

二、 維護與保養

l.油泵各部位保持清潔，各閥門處及柱塞周圍不得有灰塵污物存在。

2.嚴格遵守安全使用注意事項。

3.工作液為運動粘度20—80厘池，如YB一N32液壓油。嚴禁用酒精、水、甘油、麻油、剎車液、普通發動機油為工作液。

4.工作液必須用120—160目濾油網通濾清潔。

5.使用時應輕拿輕放，不得有碰砸現象。壓桿要擰緊，以免損傷絲扣。

6．不用時非噴漆表面涂抹工業凡士林油，以防生銹。

7.不用時應裝入木箱，在干燥、溫度適宜環境存放。

8．特別注意，膠管長期使用，易發生老化，強度降低，應經常檢查更換。
