加工定制	是
類型	列管式冷卻器
功率	1（KW）
溫度范圍	150℃
外形尺寸	0.810（m）
重量	13（kg）
用途	在稀油潤滑裝置，液壓站和油壓設備中，將熱工作油冷卻到要求的溫度
結構形式	臥式
規格	SGLL5-35,SGLL5-40,SGLL5-45,SGLL5-50,SGLL5-60
品牌	dongjin
型號	SGLL5

產品說明

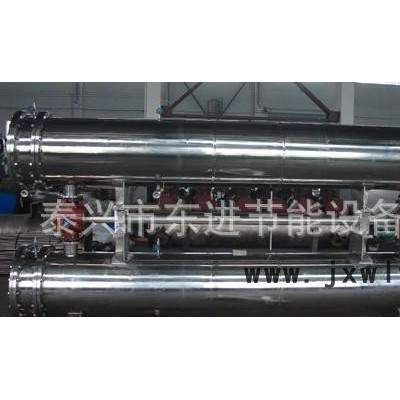

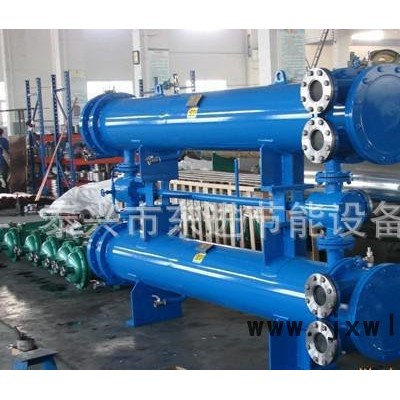

 ───────────────────────────────────────────────────SGLL雙聯油冷卻器采用雙聯結構，由兩只相同面積的冷卻器和三通閥裝置構成，一只工作，一只備用，每個冷卻器能承擔整個系統的冷卻負荷，管板一頭固定，一頭浮動、可拆卸的管束和水室箱蓋，便于運行過程中清洗、檢查和維修。冷卻器的材質，根據使用場所、水系統條件可有多種選擇。

SGLL臥式雙聯油冷卻器參數表

型號	冷卻面積m2	DN1	DN2	D1	L	L3	C	H2	e	L2	C1	C2	B	H	H1
SGLL4-12/1.0	12	65	65	325	1555	660	860	262	870	497	345	300	370	984	460
SGLL4-16/1.0	16	65	65	325	1960	1065	1365	262	870	497	345	300	370	98	460
SGLL4-20/1.0	20	80	65	325	2370	1475	1775	262	870	497	345	300	370	1004	480
SGLL4-24/1.0	24	80	65	325	2780	1885	2175	262	870	497	350	300	370	1004	480
SGLL4-28/1.0	28	80	65	325	3190	2295	2585	262	870	497	350	300	370	1004	480
SGLL4-35/1.0	35	100	100	426	2480	1232	1692	313	890	730	500	300	730	1181	555
SGLL5-40/1.0	40	100	100	426	2750	1502	1962	313	890	730	500	300	730	1181	555
SGLL5-45/1.0	45	125	100	426	3020	1772	2202	313	890	725	515	300	725	1181	585
SGLL5-50/1.0	50	125	100	426	3290	2042	2472	313	976	725	515	300	725	1181	585
SGLL5-60/1.0	60	125	100	426	3830	2582	3012	313	976	725	515	300	725	1181	585
SGLL6-80/1.0	80	200	200	616	3160	1555	2015	434	1100	935	700	750	935	1688	820
SGLL6-100/1.0	100	200	200	616	3760	2155	2615	434	1240	935	700	750	935	1688	820
SGLL6-120/1.0	120	200	200	616	4360	2755	3215	434	1240	935	700	750	935	1688	820

 設計標準及使用條件───────────────────────────────────────────────────

 雙聯冷卻器按GB151 標準和參照西德AD 及美國TEMA標準設計和制造，采用全鋼和部分黃銅結構，油側工作壓力1.6MPa，工作溫度150℃，水側工作壓力1.0MPa，工作溫度100℃。產品具有節能、高效、安全可靠等優點；適用于汽輪發電機組、壓縮機組、風機、泵組及石油化工行業上的油冷卻系統，也可用于其它油冷卻系統。

 產品特點───────────────────────────────────────────────────



   1、表列數據為二流程列管式雙聯油冷卻器，若需要可選用四流程、六流程、裸管或翅片冷卻管的冷卻器。
   2、冷卻器安裝通常為臥式，如用戶需要時可采用二種立式布置，一種進水室在下、另一種進水室在上，便于管束拆卸。
   3、油水接口法蘭標準按JB/T81-94，根據用戶要求配非標法蘭時應滿足配管要求。
   4、根據AP Ⅰ 614 標準，冷卻器采用雙聯結構，由二只相同面積的冷卻器和三通閥裝置構成，一只工作，一只備用，每個冷卻器能承受整個系統的冷卻負荷，管板一頭固定，一頭浮動，可拆卸的管束和水室箱蓋，便于運行過程中清洗、檢查和維修。冷卻器的材質，根據使用場所、水系統條件可有多種選擇，水室、殼體、三通閥可選碳鋼或全不銹鋼，管板可用碳鋼、不銹鋼或黃銅板；管子材料可選普通黃銅管H68、砷黃銅管HSn70-1A，鋁黃銅管HA177-2A，不銹鋼管1Cr18Ni9Ti、B10、B30 等。
   5、三通閥采用鋼制焊接結構連續流轉換閥。這種閥門在內部結構發生故障或閥門轉換期間不會造成油路的中斷。



產品型號說明 ───────────────────────────────────────────────────

SGLL、SGLL-L型產品結構圖  ───────────────────────────────────────────────────





SGLL、SGLL-L型雙聯油冷卻器技術參數───────────────────────────────────────────────────

型號/項目	冷卻面積 m2	流量 L/min	設計壓力 MPa油側/水側	油溫℃		進水溫度℃	介質粘度cSt	油溫降℃	水溫升℃	油量/水量	熱交換系數 W/m2℃
				進口	出口
SGLL4-12/1.0 SGLL4-L-12/1.0	12	250-300	0.6/1.0	由用戶要求設定：標準55**高62	由用戶要求設定：標準55**高62	由用戶要求設定：設計30	機械油10-320，汽輪機油20-50	標準10，大于12須選型計算	二程2-3，長徑比＞7，四程、六程＞3-6	1：1.5	＞230
SGLL4-16/1.0 SGLL4-L-16/1.0	16	300-400
SGLL4-20/1.0 SGLL4-L-20/1.0	20	350-450
SGLL4-24/1.0 SGLL4-L-24/1.0	24	450-500
SGLL4-28/1.0 SGLL4-L-28/1.0	28	450-550
SGLL4-35/1.0 SGLL4-L-35/1.0	35	500-600
SGLL5-40/1.0 SGLL5-L-40/1.0	40	600-750
SGLL5-45/1.0 SGLL5-L-45/1.0	45	650-800
SGLL5-50/1.0 SGLL5-L-50/1.0	50	700-850
SGLL5-60/1.0 SGLL5-L-60/1.0	60	800-1100
SGLL6-80/1.0 SGLL6-L-80/1.0	80	1000-1250
SGLL6-100/1.0 SGLL6-L-100/1.0	100	1100-1500
SGLL6-120/1.0 SGLL6-L-120/1.0	120	1400-1600
SGLL6-150/1.0 SGLL6-L-150/1.0	150	1500-2000
