一.蒸汽取樣器，取樣冷卻器結構特點：

蒸汽取樣器，取樣冷卻器采用沉浸式蛇形管表面冷卻換熱。

蒸汽取樣器，取樣冷卻器的型式有：單個取樣冷卻器和 組合型取樣冷卻器，組合型取樣冷卻器能同時對多處蒸汽，爐水取樣。

該蒸汽取樣器，取樣冷卻器具有結構緊湊、可拆卸方便清洗、造價低、承受壓力高、不銹鋼冷卻管使用壽命長 、傳熱效率高等優點。

二、水、汽樣品的采集：水、汽樣品的采集是保證分析結果準確性的一個重要的步驟，因此需要從鍋爐及其熱力系統的各個部位取出具有代表性的水汽樣品。 取樣導管上靠近冷卻器處，應裝有兩個閥門，靠近取樣點的閥門為截止閥，后面一個為針形節流閥，取樣器在工作期間, 截止閥門應全開，用節流閥調節樣品流量，一般調節在500mL/min左右，對于樣品溫度，用改變冷卻水流量的方法進行調整，樣品的流量和溫度調好后，應保持樣品常流，取樣時不再調動。

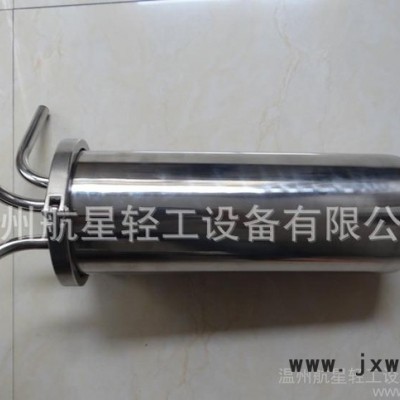

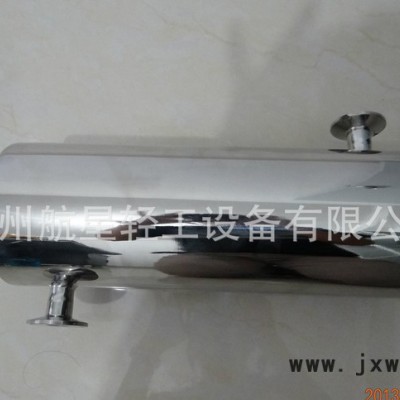

純蒸汽取樣冷凝器是設計為快捷安全的移動式冷凝器，應用于任何潔凈蒸汽、高純蒸汽或注射用水分配系統的取樣，冷卻水通過卡箍快接方式連接于現場便于提供連接的地方，整個取樣器可以用滅菌釜消毒滅菌。 【產品名稱】：316L純蒸汽取樣冷凝器、衛生級蒸汽取樣冷凝器、管殼式冷凝器等名稱。 【材質】：316L不銹鋼。 【規格】：可定做非標，管道進出口或蒸汽管道可根據管殼設計定做。 圖片上是316L不銹鋼φ108*3無縫鋼管的管殼內外鏡面拋光，蒸汽管道盤管316L不銹鋼φ12.7*2軟態無縫鋼管,進出口φ12.7mm,卡盤25.4mm34MM,50.5MM，316L不銹鋼精鑄卡箍，耐高溫進口硅橡膠密封墊圈，性能更佳。 進出口均為標準卡盤接口,方便安裝和快速連接等優點。 【應用領域】:醫藥、電子、水處理等。 原理： 取樣冷卻器適用于蒸汽動力電站及供熱設備水汽化驗，檢測水汽品質過程中的安全取樣冷卻用。鍋爐及熱力系統中的水汽大多溫度較高，因而不便于取樣，也不便于檢測，在取樣中應加以冷卻，所以要把取樣點的樣品引進取樣冷卻器中進行冷卻，一般要求保證流量在500-700mL/min時，樣品能取到30-40度以下，滿足中華人民共和國電力行業DL/T 457-91的標準，取樣的導管應采用不銹鋼管，不宜采用碳鋼管或黃銅管，以免樣品在取樣過程中將采樣介質被導管中的金屬物腐蝕污染。收集潔凈蒸汽作為實驗室分析使用。 汽水取樣冷卻器適用于溫度較高的液體和汽體等介質取樣，取樣冷卻器采用螺旋管式(俗稱：蛇形盤管式)表面冷卻結構。取樣導管均采用耐用、抗腐蝕、不污染采集樣品的**不銹鋼管,避免了樣品在取樣過程中被導管中的金屬腐蝕物污染。該產品具有結構緊湊、傳熱效率高、清洗方便、使用壽命長等優點。 參數參考： 外部連接方式；25.4mm or 50.5mm卡箍式連接 冷卻水連接頭和蒸汽進出口： 1 / 2“卡盤（卡盤外25.4mm，管12.7mm） 線圈的設計壓力115帕（215 psig）/ 198°C（388°F） 外殼的設計壓力110帕（145 psig）和1000℃（212°F） 能力（近似）*蒸汽160毫升 /分鐘
