產品簡介

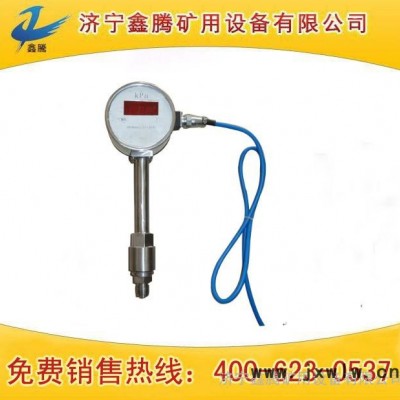

GPD80G壓力傳感器產品介紹

GPD80G壓力傳感器是由單片機和一體化集成壓力傳感組件構成的管道負壓傳感器。傳感器采用智能化設計，技術新穎，功能齊全。能夠?qū)γ旱V瓦斯抽放管道中的氣體壓力進行連續檢測，并將檢測壓力值換算成相應頻率信號發送給關聯設備。適用于對煤礦瓦斯抽放管道中的氣體壓力進行實時連續全量程自動檢測。

GPD80G壓力傳感器型號意義

型號：GPD80G壓力傳感器；

G——傳感器；

P——測量壓力；

D——電子式；

80——測量范圍；

G——管道用。

GPD80G壓力傳感器結構特征

1. 配套

傳感器為紅外遙控成套儀器設備，一套由傳感器主機和遙控發送器構成。傳感器由關聯設備提供本質安全型直流電源。

2. 外殼

傳感器的外殼為不銹鋼外殼，機殼外表面拋光。傳感器殼體各部件間經密封處理，整體防塵防潮防濺。

3. 電路板

傳感器采用雙面電路板形式，結構簡單。成品電路板表面噴涂兩遍三防漆，防潮抗腐蝕。電路板采用壓緊式接線端子，安裝結構易于拆卸，便于維修。

4. 聯接

傳感器與外部關聯設備的聯接采用帶鎖緊裝置的航空插頭，插接方便，接觸可靠。

GPD80G壓力傳感器主要技術參數及性能

1. 工作條件： a） 環境溫度：（0～40）℃；

                    b） 相對濕度：≤98%；

                    c） 大氣壓力：（-100～110）kPa；

                    d) 在具有甲烷、煤塵等**性混合物危險場所使用；

2. 貯存溫度：（-20～55）℃；

3. 額定工作電壓：DC18V；額定工作電流：≤100mA；

4. 傳感器一般應能在輸入電壓DC（9～24）V范圍內正常工作；

5. 本安參數：Ui：DC 18V；Ii：100mA；Ci：0.1μF；Li：0mH；

6. 測量范圍：（ -80.0～0.0）kPa；

7. 敏感元件工作壽命：＞1年；

8. 測量誤差：量程的±2%；

9. 顯示方式：三位LED數碼管顯示；

10. 輸出信號制式： 頻率型：：（200～1000）Hz（脈沖寬度大于0.3ms）；

11.顯示分辯率：0.1kPa；

12.傳輸距離：傳感器與關聯設備的傳輸距離2km；

13.防爆型式： 礦用本質安全型；防爆標志:ExibI；防護等級: IP54；
