SGYB-90/100雙缸雙液注漿泵結構性能及使用

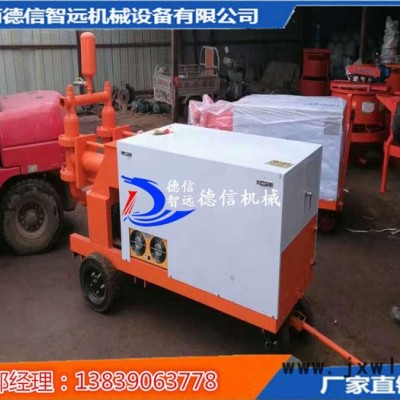

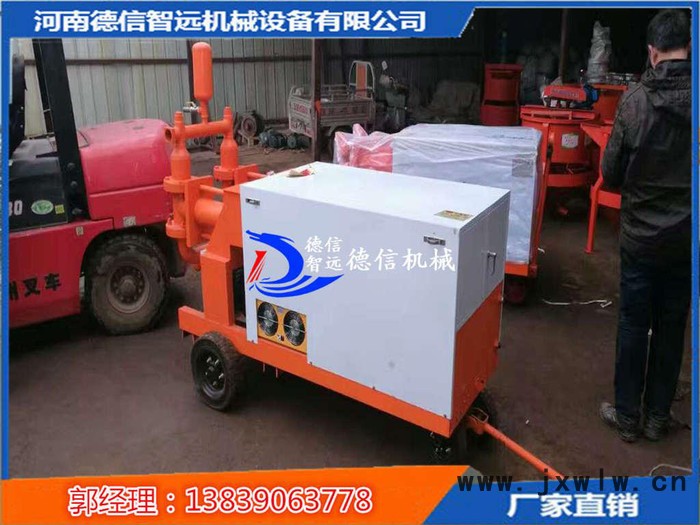

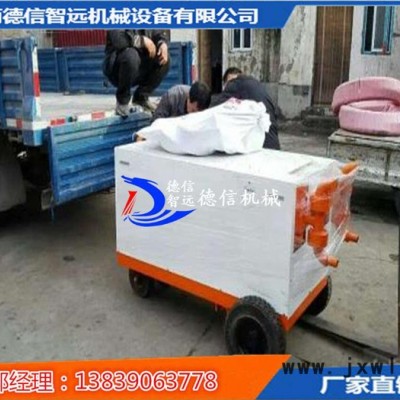

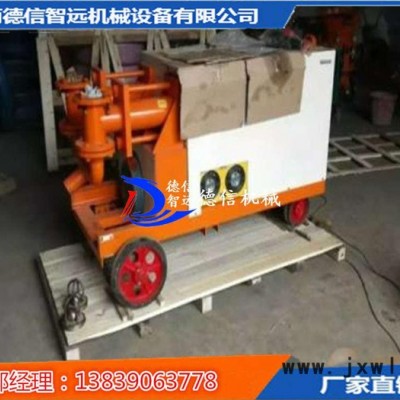

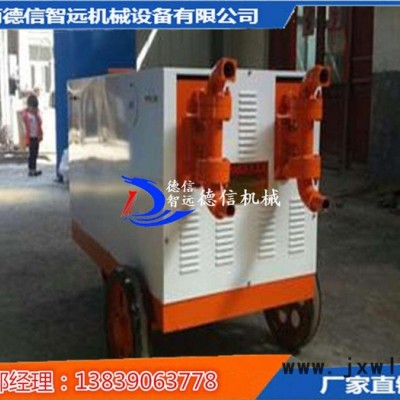

一、SGYB-90/100雙缸雙液注漿機

    SGYB雙缸雙液注漿機是利用壓力是易凝固的物質或混合料向巖層或土壤的裂隙或空腔進行注射，以便防止?jié)B漏或堅固基礎。本產品結構緊湊、性能穩定、壓力排量可調、體積小、重量輕、易解體搬運等特點，既可單液注漿，又可雙液注漿機，并可在施工現場替代清水泵、污水泵、泥漿泵，廣泛應用于隧道開鑿與維護、道路、橋梁、水壩、礦山建設和高層建筑的基礎處理工程及各類注漿施工工程！

    使用范圍：隧道、煤礦巷道的注漿堵漏，橋梁橋墩的開塞注漿，錨桿注漿。優點可同時注砂漿和速凝劑（玻璃水），也可用做樓頂、房屋地面水泥砂漿的輸送。

液壓驅動：機械換向，操作簡單 料缸，活塞采用國際上先進潤滑系統，使用時間更長久。維護方便，耗材少。壓力，流量可調節，可進行水泥漿注漿，雙液注漿（速凝劑玻璃水）。

二、SGYB-90/100雙缸雙液注漿機技術參數

三、結構及工作原理

 1 結構如圖一、圖二所示，該系列注漿泵由電動機、柱塞油泵、溢流閥、液壓換向閥塊、油缸、工作缸、混合器以及油箱、散熱器、油濾器、進排閥和電控箱等部件組成。

2 工作原理：電動機直接驅動柱塞油泵，齒輪油泵輸出的高壓油液經溢流閥（可調整需要的壓力，調整壓力是需要把混合器球閥關閉）進入液壓換向閥塊，由液壓換向閥塊控制油缸做往復運動，由于油缸與工作缸是 同步運動，又因工作缸的缸徑行程都與油缸相同，所以工作缸的排量和壓力基本與油缸相近，工作缸的兩端各有一套吸漿閥和排漿閥，雙缸泵可以吸排同一種漿液，也可以分別吸排兩種不同的漿液。附件“混合器”用戶可以根據實際情況應用。

四、工作性能

1 該系列液壓注漿泵為專業注漿設備，既可實現單液注漿又可實現雙液注漿。

2 由于采用全液壓，體積小，重量輕，適用施工范圍廣泛

3 可調性能比較的好：在設計范圍內該泵的壓力排量可以任意的調定，當壓力超過允許壓力時，溢流閥會自動開啟，油缸和工作缸停止工作，起到安全作用。

4 在煤礦等易燃易爆施工場所，該系列液壓注漿電動機使用防爆電機，也可以安全的進行使用。

5 在油壓系統中設有抗震壓力表，可以準確地反映出泵的工作狀態。

6 該系列液壓注漿泵也可以作清水泵、污水泵和泥漿泵使用。
