儲罐容積	1000
發泡倍數	30-50
法蘭規格	DN100
混合比	3%-6%
流量	4-16
滅火時間	1
泡沫生成量	50
噴射距離	40
使用壓力	0.6-1.2
特性系數	安全
主要適用范圍	油庫，機場、大型場所
品牌	共安

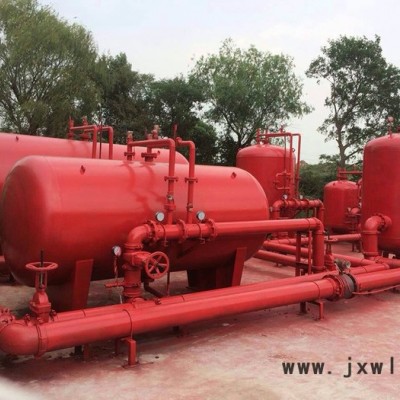

固定式泡沫比例混合裝置主要有罐體、膠囊、比例混合器、進水管路、出液管、排水閥、排污閥、安全閥、壓力表組成。

每個管路均安裝有閥門、進水管線上裝有壓力表，膠囊裝在罐體內，其內腔和罐腔是各自獨立的。它是用來儲存泡沫滅火劑，并通過壓力式比例混合器的作用，將消防供水置換裝置內儲存的泡沫滅火劑，并與供水按一定的比例混合形成泡沫混合液的裝置。按儲罐的結構形式分為：臥式比例混合裝置和立式比例混合裝置；按比例混合器的個數分為：單比例混合器混合裝置和多比例混合器（2只或是4只）混合裝置。工作原理 固定式泡沫比例混合裝置由以立式泡沫罐、膠囊、壓力式比例混合器、進水系、出水系、安全閥、壓力表、控制閥門及一些輔助零部件等組成。當壓力水流經過該瑞港消防裝置的比例混合器時，比例混合器將其按比例分流，其中一小部分水進入帶膠囊的泡沫液儲罐夾層，擠壓膠囊，能使水與泡沫滅火劑按 6%或3%的比例進行自動混合。輸出的泡沫混合液供泡沫產生的噴射設備（泡沫消火栓、泡沫產生器、泡沫噴頭）產生空氣泡沫進行滅火。瑞港固定式泡沫比例混合裝置主要由帶膠囊的泡沫液壓力儲罐與利用文丘里原理制成的PHY型壓力式比例混合器組成，當系統管網中的水流經比例混合器減壓孔板時，在孔板的前后會形成壓差。壓高處的一部分水（3%或6%）通過泡沫罐的進水管進入罐內，擠壓膠囊，將膠囊中的泡沫液通過泡沫罐的出液管擠壓至比例混合器低壓處與水混合形成泡沫混合液，形成的泡沫混合液輸出到泡沫產生設備（中、低、高倍數泡沫產生器，泡沫槍，泡沫炮等）與空氣混合產生泡沫滅火。產品特點 1.泡沫罐混合比例相當穩定、準確可靠，可提供高質量的泡沫混合液。 ?2.泡沫罐壓力降損**小，噴射的泡沫滅火劑能量大，穿透能力強。能迅速撲滅火災。 3.節約泡沫液，降低滅火成本。由于泡沫罐的膠囊將泡沫液與水隔開,泡沫液一次未用完,下次可繼續使用,而且混合精度穩定、可靠。 ?4.適用范圍廣，無論高、中、低倍數泡沫滅火劑均可使用。自動泡沫滅火系統泡沫比例混合裝置既可用泡沫噴頭，也可用灑水噴頭。技術參數

型號	流量范圍(L/S)	混合比例(%)	工作壓力(Mpa)	壓降(MPa) ?（**大流量下）	通徑
PHY16	4~16	3或6	0.6~1.2	≤0.15MPa	100
PHY20	4~20	3或6	0.6~1.2	≤0.15MPa	100
PHY40	10~40	3或6	0.6~1.2	≤0.15MPa	100
PHY64	20~64	3或6	0.6~1.2	≤0.15MPa	150
PHY80	20~80	3或6	0.6~1.2	≤0.15MPa	150
PHY100	24-100	3或6	0.6~1.2	≤0.15MPa	150/200

應用范圍 ?廣泛用于油庫儲罐區、化工廠、飛機庫、油田、燃油發電廠、鍋爐房、地下車庫、危險品倉庫、化工品倉庫等場所。
