工作原理

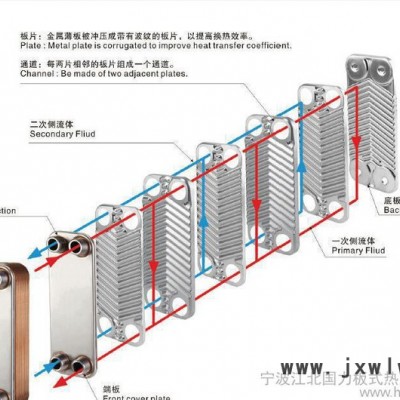

不銹鋼釬焊板式換熱器是由沖壓成形的凹凸不銹鋼板組成，兩相鄰板片的凹凸紋路成180°相反組合，因此兩板片的凹凸脊線形成交錯的接觸點，待接觸點以真空焊接組合后，便構成板式換熱器耐高壓的交錯槽道體系，該交錯槽道系統便是使板式換熱器的流體產生強烈紊流而到達高傳熱效果的原因。

材質

板式換熱器板片材質采用優質進口304或316不銹鋼。

應用領域與特點
應用領域
可應用于低溫試驗設備、冷凍設備、經濟器、油冷卻、小型制冷設備、激光設備、壁掛爐、采暖熱水器等。
特點
1、效率高：結合流體紊流技術特點，比傳統殼管式換熱器換熱效率高3-6倍。
2、體積小、重量輕：僅相當于管殼式換熱器的20-30%，大大減少了設計安裝空間，從而使整個機組結構更多緊湊，質量更可靠。
3、耐高溫、高壓：這種金屬材質決定了它本身具耐高溫（可達400°C）和耐壓（工作壓力30BAR，加強型可達45BAR）。
4、低成本：比一般換熱器節約材料成本，且節省安裝空間，降低整體設計成本。
5、耐腐蝕：具有良好的抗腐蝕能力。
6、安裝便利：固定方式可多種，容易安裝。
7、品質優良：先進的行業領先技術與多年的實踐生產經驗，鑄就了高品質的產品。

一般板式換熱器選型，需要以下參數里的5個：
熱源進口溫度，出口溫度，流量
冷源進口溫度，出口溫度，流量
另外熱源，冷源的介質分別是什么
這樣選出型號后，再確認，接口分別位于兩側還是同側，尺寸多少，就可以出圖了

選板式換熱器只要知道冷媒進出口溫度，流量，熱媒進出口溫度，流量，還有換熱量，這幾個參數中的5個就可以選型

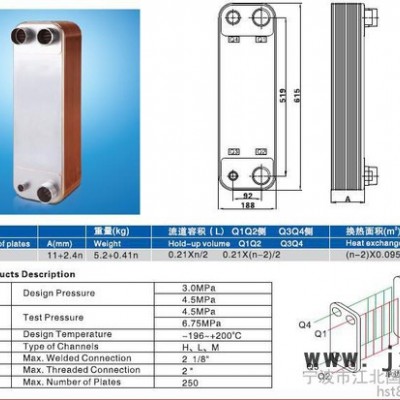

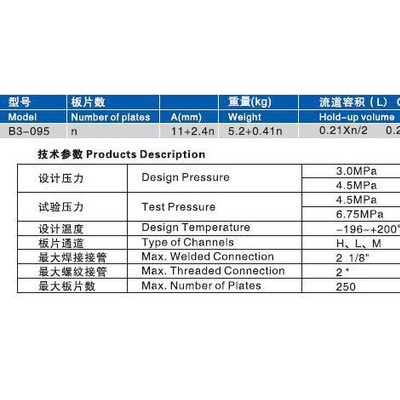

換熱器的主要參數是：

1、單片換熱面積；

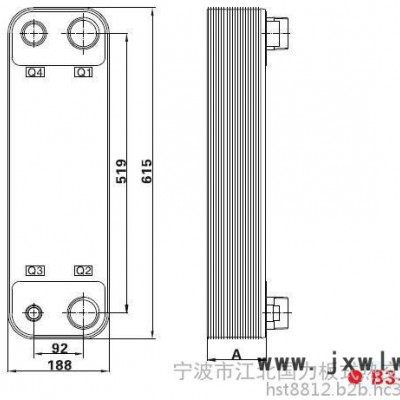

2、（熱源進口，熱源出口，冷源進口，冷源出口）4個接口的類型（這四個孔要焊口還是螺口）和尺寸大小

3、需要放在兩側還是同側

或者 型號+片數 就可以確定
