材質	其他
產地	中國
風格	韓版
封裝	BGA
類型	通信IC
批號	06+
加印LOGO	可以
是否進口	否
貨源類別	現貨
品牌	Dynetec
加工定制	是

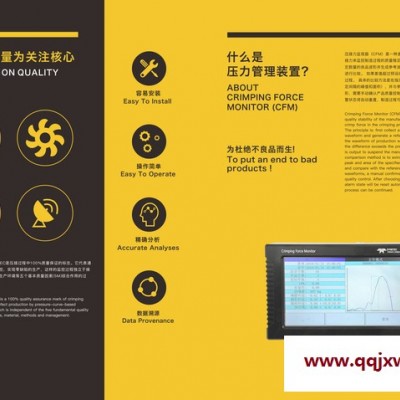

壓力管理裝置是一種通過檢測端子機壓接過程中的壓接力來監測生產過程質量穩定性的裝置。其工作原理是：先采集一定數量的良品波形，通過良品波形生成基準波形。然后將生產過程中采集的波形（被測波形）與基準波形進行比較，如果差異超出預先設定的域值，則輸出報警信號。具體的比較方式是：在指定區間提取特征值（如指定區間的峰值、面積），將基準波表的特征值與被測波形特征值進行比較。對于報警的波形，由人工確認產品質量，選擇是良品或是不良品后，解除報警狀態后繼續生產。

管理裝置可以記錄報警的波形及相關信息。既可以在管理裝置上查看，也可以導入計算機保存。并且本管理裝置還可以提供統計信息，如生產的總數量良品數量和報警數量。

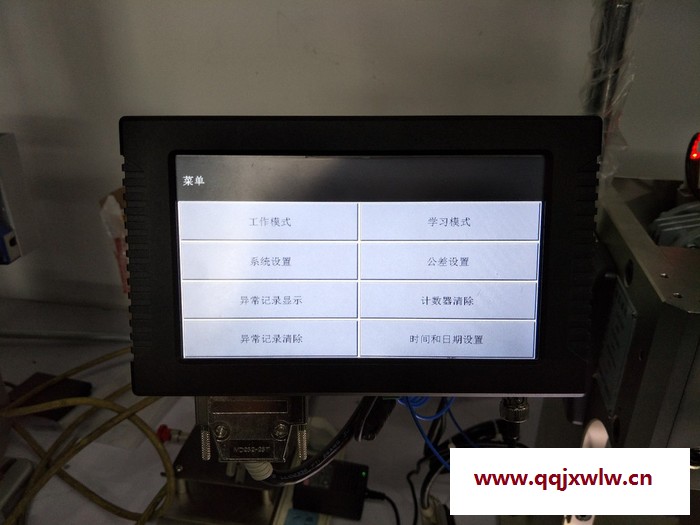

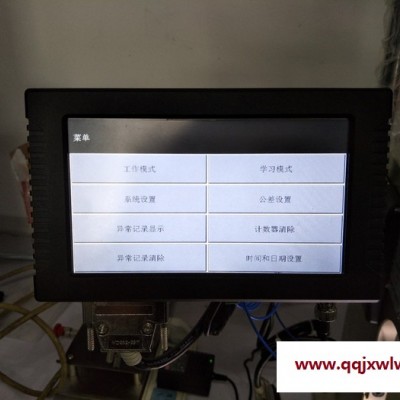

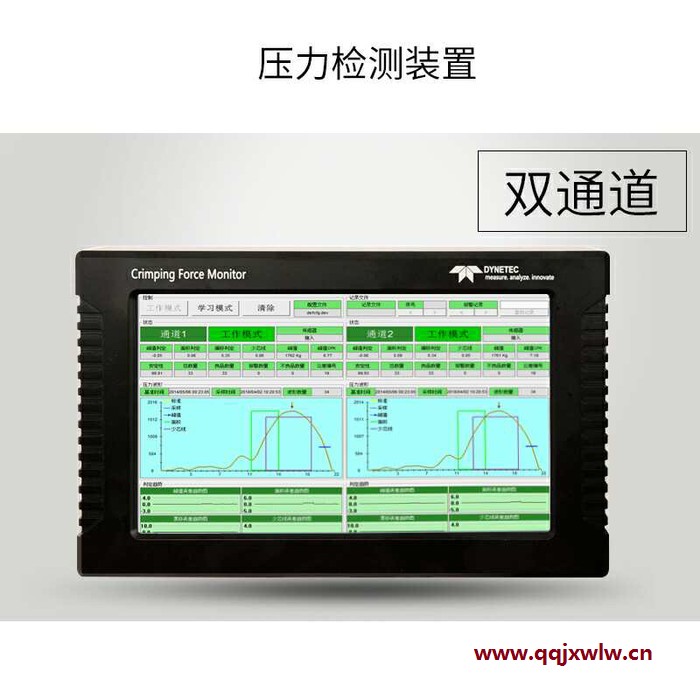

通常，單通道管理裝置配合半自動端子機，雙通道管理裝置配合全自動端子機。管理裝置提供輸出接口，在檢測到良品波形后，可輸出脈沖，配合PLC或端子機控制系統使用。

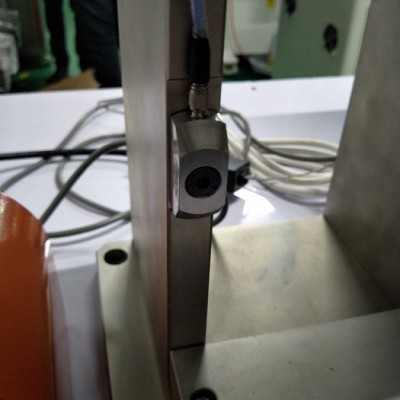

管理裝置有自觸發和外觸發兩種觸發模式。在同自觸發模式下，管理裝置通過采集的信號自動截取檢測區間。在外觸發模式下，將接近開關安裝到端子機上并接入管理裝置，在端子機運行到接近下死點前觸發管理裝置進行采樣。外觸發信號也可由端子機控制系統提供

1.1 CFM主要是用來實時監測端子壓著時候的壓力變化，從而檢出壓著時產生的不良品。

1.2 不良檢出項目：

2.2.1重大不良的檢出：

例如：沒有端子、沒有電線、沒有剝皮等

  2.2.2 一般性不良的檢出：

例如：少芯線、膠皮咬入(1mm）、淺打（1mm）（等。  少芯線（芯線面積的20%） 咬膠皮 淺打

2. CFM的原理和波形圖的識別。

2.1 CFM是實時對比進行不良判斷的：

學習模式：記錄下樣本端子壓著時候的壓力變化，并根據壓著時間推移，繪制成一張壓力變化曲線。通過采集3條樣本曲線，計算出中心曲線，并將之存為基準曲線。

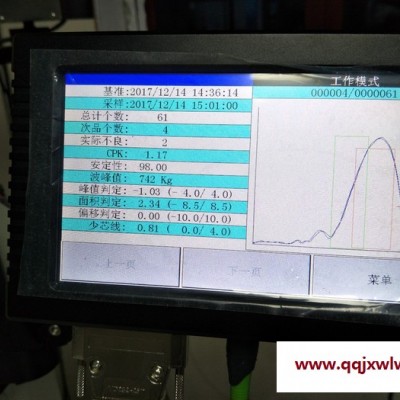

工作模式：實時采集端子壓著時候的壓力曲線，并將其與基準曲線進行對比，當發現工作曲線與基準曲線在某部分的差異超過公差設定的百分比時，CFM即會發出警告。

2.2 CFM波形圖的識別：

   3.2.1端子壓著過程和壓力對應關系：



    端子壓著時，從上刀接觸端子開始，到壓到下死點（壓著完成），然后到刀片抬起，壓力釋放，其壓力是不斷變化的。上圖是各個時間過程與壓力變化曲線的對應關系。

  3.2.2 波形區域的劃分：

    CFM的壓著波形，主要?jiǎng)澐譃槊娣e范圍、峰值、少芯線（SC）三部分。

     面積范圍：根據3.2.1中的對應關系，下圖中明亮區域的區域（約峰值壓力90%之前的部分），并沒有開始?jí)壕o芯線，其壓力主要來自于刀片折合端子，以及包合絕緣外皮所產生。所以CFM將此區域單獨劃分出來，用以判斷端子不良，絕緣外皮壓著不良等項目。

峰值：即壓力波形的**大點，此點是端子壓

著**緊的時候（決定了端子壓著高度）此時

的壓力主要來自于壓緊芯線時產生。同時此

點的壓力大小也反映了端子壓著高度的變化。

CFM將此點壓力劃分出來，用以判斷芯線和壓

著高度變化產生的不良。

少芯線：（早期稱之SC）：僅僅是為了能夠?qū)π揪€切斷和芯線翹出作出較高判斷用的附加參數。即：將判定范圍內的基準波形和工作波形之間的差值的合計值，相對于基準波形（判定范圍內）所含面積的百分比作為波形偏移量的值。此值主要用于衡量?jī)蓚€(gè)波形的重合度，以排除因波形變形導致的面積和峰值判定失誤。
