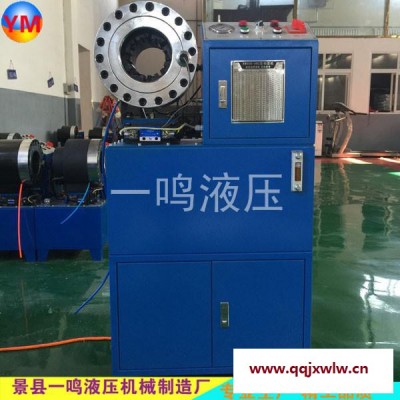

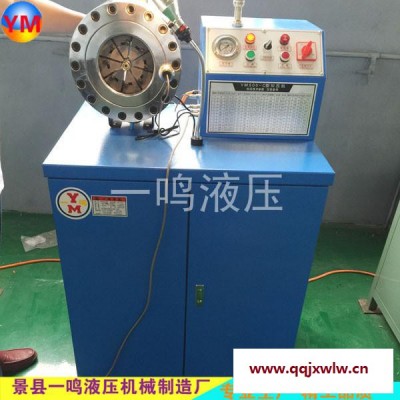

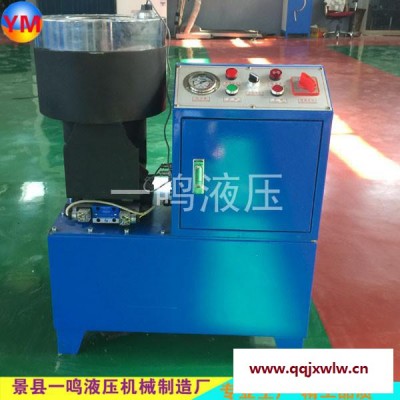

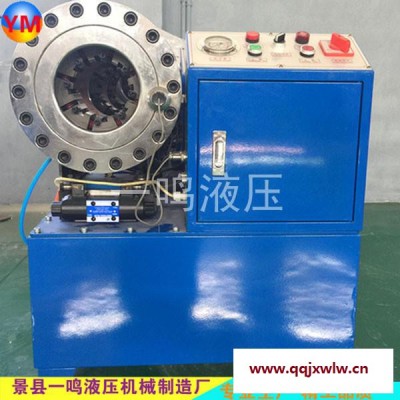

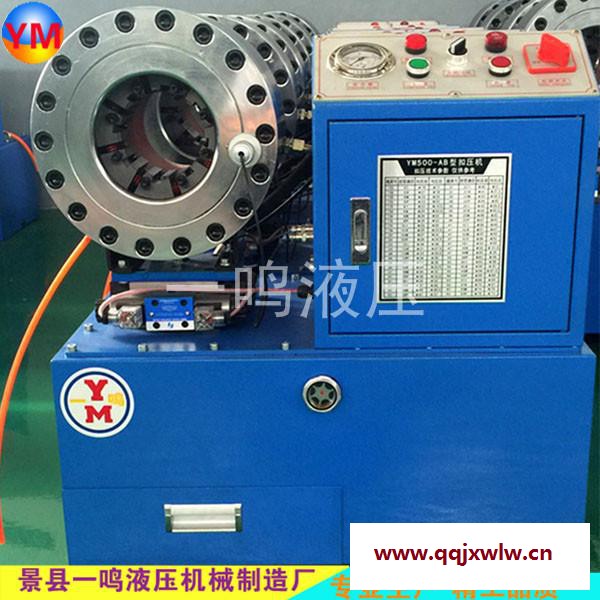

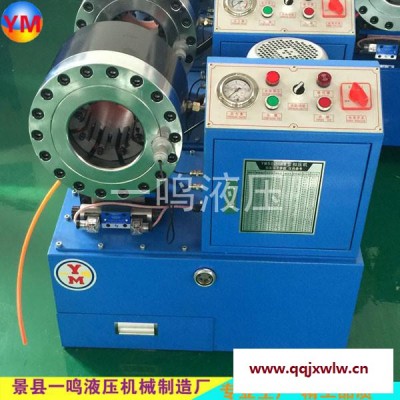

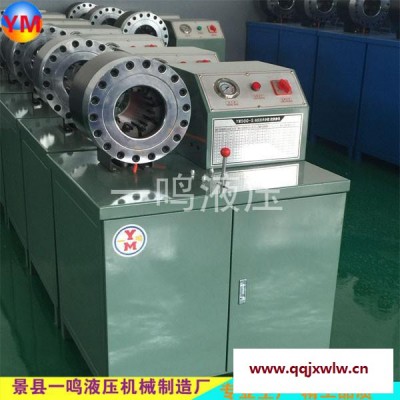

我廠研制生產的鎖管機適用于工農業和工程機械液壓傳動用高壓膠管、纖維管、塑料管總成的扣壓加工。具有扣壓范圍廣、精度高、自動化程度高、易操作、好維修等優點
主要技術特征
1．扣壓鋼絲膠管內徑：  φ4～φ51IVmm
   工業管內徑：         **大89mm
2．標尺精度：           0.01mm
3. 功    率：           3~4KW
4. 電    壓：           380V
5. **大扣壓力：         520噸
6. 轉    速:            1440r/min
7. 油泵排量：          5~ 10ml/rad
8. 外形尺寸：           600*300*1100（mm）
9. 重    量：           260Kg
10. **大開口直徑：       +30mm
 工作原理
油泵在電機驅動下，輸出液壓油,推動液壓缸里的活塞做左右往復運動，從而使壓塊推動模座，使模座能產生徑向收縮**終實現模塊對膠管的扣壓。當收縮量達到在控制面板上所設定的值時，扣壓自動停止，換向閥自動換向，液壓油進入油缸下腔，帶動上方板向上運動，使模具孔張大**可以取下扣壓好的膠管總成。

 安裝調試
1.  搬運：機器宜采用叉車搬運。
2.  安裝：機器需水平固定于穩固的地基上，并作接地處理。
3.  注油：打開機箱后側蓋，在油箱中加入56升46號抗磨液壓油。
4.  接電：將電源線接在機器規定的電源上，點動電機觀察旋向，電機旋向應與電機上標簽箭頭方向一致，或者在接好線后打開電源開關，如果機器動作，模具張口增加則電機旋向正確 ，如果機器無動作，則需要將三根火線當中的任意兩根對調即可。
5.  壓力調整：機器系統**大壓力為31.5MPa，靠溢流閥調整。順時針調整壓力增大，逆時針調整壓力減小。（出廠時壓力已經調整好，如需調整溢流閥壓力，嚴禁超過31.5MPa使用本設備）
操作
1.打開機器后蓋，往油箱中加入大約56升清潔的46#抗磨液壓油。
2.將電源線接好，然后打開在機器側面安裝的總開關，如果模具自動產生動作，則說明電機轉向正確，如果沒有動作，則說明電機反轉，應將接線頭處的三根火線當中的任意兩根對調即可(注意：必須切斷電源后方可操作)。
3.機器初次使用時應空扣壓10～20次，觀察各部位均正常后方可使用。鎖管機在冬季使用時應空載運動20-30次，以使油溫增高一些，同時可增加機器的使用壽命。

 保修一年
扣押范圍 3 - 51
功率4KW，排量12L
扣壓推力5600KN
配備12套模具
配備點動或自動 轉換
雙模式腳踏控制器（標配）
可移動式機床工作燈（標配）
便捷式微動調節器（標配）
開模控制限位器（標配）
加長式扣壓模具（選配）
扣壓精度0.01MM
電壓380V--220V(選配)
扣押數量300/小時
長670*寬430*高1300（MM）

 重量280KG
