密度	7.93（g/cm3）
執行質量標準	化工部標準
品牌	迪爾
型號	按客戶要求或圖紙加工生產
含量≥	98（％）
可否定制	可以

塑料槽式分布器

1)  產品說明:

      江西省萍鄉市迪爾化工填料有限公司為滿足客戶需求，加工的塑料槽式分布器是盤式液體分布器的新進展。之所以稱其為槽盤氣液分布器是因?yàn)樗侨舾蓚€(gè)分布槽規排序后組焊而成的盤式分布器，起到了集液、布液、布?xì)夂蛡?cè)線采出作用，所以也取名“槽盤式氣液分布器”。

     塑料槽式分布器是由矩形升氣管、角鋼或槽鋼形導液管、燕尾式或槽鋼形擋液風帽、鋪板、支撐圈和支撐梁組成。它與盤式液體分布器的主要差別在于上大下小的兩排小孔分別開在矩形升氣管的上部、中部或中下部，同一垂線上的異徑大小孔被角鋼或槽鋼形導液管罩住。盤中液體經噴淋孔進入液管，在導液管的保護下液體穿過高氣速區和變氣速區，自低氣速區，故導液管伸出長度取100mm。

2)  產品特點:

 塑料槽式分布器是一種內回流式的液體分布器，它肯有優良的綜合性能：

          低占位，多功能；

          搞堵塞，帶液停；

          升液位，高彈性；

          宜采出，適閃蒸；

          液均勻，氣均衡；

          利傳熱，耐擺動；

          混合良，水平恒；

          防漏液，抗變形；

          網渠液，適反應；

          壓降低，通量增；

          用途廣，投資省。

 塑料槽式分布器包裝方式：木箱；

 塑料槽式分布器汽運方式：汽運；

 材質：PP/PVC/CPVC/PVDF/PTFE等；

塑料槽式分布器

PVC分布器

塑料槽盤式氣液分布器

1）產品說明:

      江西省萍鄉市迪爾化工填料有限公司生產的塑料槽盤式氣液分布器是獲獎專利產品，是盤式液體分布器的新進展。之所以稱其為槽盤式氣液分布器是因?yàn)樗怯扇舾煞植疾垡?guī)格排列后組焊而成的盤式分布器，起到了集液、布液、布?xì)夂蛡?cè)線采出作用，所以取名“槽盤式氣液分布器” 。

2）產品特點:

塑料槽盤式氣液分布器是由矩形升氣管、角鋼和槽鋼形導液管、燕尾式或槽鋼形擋液帽、鋪板、支撐圈和支撐梁組成。它與盤式液體分布器的主要差別在于上大下小的兩排小孔分別開在矩形升氣管的上部、中部或中下部，同一垂線上的異徑小孔被角鋼或槽鋼導液管罩住。盤中液體經噴淋孔進入導液管，在導液管的保護下液體穿過高氣速區和變氣速區，自低氣速區落下，故導液管伸出長度取100mm。

3)產品分類:

    塑料槽盤式氣液分布器的分類：焊接型槽盤和可拆型槽盤。大中型塔多采用焊接槽盤。

     塑料槽盤式氣液分布器有4大技術關鍵：漏液、水平度、熱變形和液流網絡?？刹鹦筒郾P比焊接式槽盤更容易漏液，現場試漏要求是局部滲漏為合格，滴漏為不合格。對于可拆型槽盤，由于底板較薄，螺栓再密也難以保證不滴漏，故應采用分塊法蘭以增加密封性。為確保槽盤式氣液分布器各噴淋小孔的水平度≤3mm，除了保證主梁的擾度、支撐圈的水平度之外，需在主梁上端面設一塊調節板。對于采出大量的槽盤式氣液分布器（或集油箱）、需精心設計抽出斗、抽出主渠、抽出支渠和毛渠所組成的液流網絡，以保證最大的出量。

4)產品分性能:

    塑料槽盤式氣液分布器是一種內回流式的液體分布器，具有以下優良綜合性能：

低占位，多功能；抗堵塞，帶液停；升液位，高彈性；宜采出，適閃蒸；液均勻，氣均衡；利傳熱，耐擺動；混合良，水平恒；防漏液，抗變形；網渠暢，適反應；壓降低，通量增；用途廣，投資省。

1、凡是可以用篩孔盤式液體分布器的場合都可以采用槽盤分布器；

2、凡是容易臟堵的場合，首選噴嘴，次選槽盤分布器；

3、凡是塔的分餾段，無論是否有側線采出，首選槽盤分布器；

4、凡是塔的進料液體分布器，無論有無閃蒸，首選槽盤分布器；

5、老塔分餾段分餾效果較差，可用槽盤更換二級槽式液體分布器，并適當增加500-1000mm的填料；

6、板式塔改成填料塔而液體分布器的高度不足時，可選槽盤分布器；

7、固定床氣液并流反應塔，其氣液分布器可用取消導液管的槽盤取代篩孔盤；

8、高塔頂部擺動較大時，首選帶隔液板槽盤分布器；

9、槽盤式集油箱可兼作大型填料塔的二次氣體分布盤；

10、填料塔中，進料液和內回流液需要二流股的溫度和濃度充分混合時，首選槽盤分布器；

11、循環取熱段的液體分布器一般不選槽盤分布器，而選噴嘴、槽盤式氣液分布器或二級槽式液體分布器。

塑料槽盤分布器

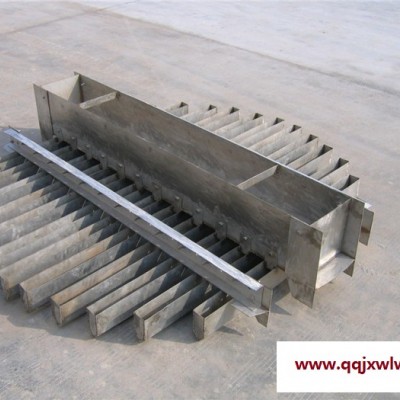

槽式分布器

  1）產品說明:

      江西省萍鄉市迪爾化工填料有限公司為滿足客戶需求，加工的槽式分布器是盤式液體分布器的新進展。之所以稱其為槽盤氣液分布器是因?yàn)樗侨舾蓚€(gè)分布槽規排序后組焊而成的盤式分布器，起到了集液、布液、布?xì)夂蛡?cè)線采出作用，所以也取名“槽盤式氣液分布器”。

     槽式分布器是由矩形升氣管、角鋼或槽鋼形導液管、燕尾式或槽鋼形擋液風帽、鋪板、支撐圈和支撐梁組成。它與盤式液體分布器的主要差別在于上大下小的兩排小孔分別開在矩形升氣管的上部、中部或中下部，同一垂線上的異徑大小孔被角鋼或槽鋼形導液管罩住。盤中液體經噴淋孔進入液管，在導液管的保護下液體穿過高氣速區和變氣速區，自低氣速區，故導液管伸出長度取100mm。

  2）槽式分布器與槽盤分布器區別:

    1.布液原理一樣，氣體通道不同。

    2.兩者液體分布都是利用同一液面下，液體流速一致的原理

    3.槽式分布器氣體是從槽間穿過，槽盤式分布有升氣管作為氣體通道

    4.槽式分布器與塔是點支撐，操盤式分布器需要與塔焊接起來。

    5.槽式的更可靠些，槽盤安裝不當有漏液。

    6.槽式液體分布器 是一種綜合性能優良的液體分布器。槽式液體分布器具有安裝簡便，液體分布均勻，噴淋點密度大，壓降極低等優點，目前應用十分廣泛。

   7.槽盤式氣液分布器 槽盤式氣液分布器兼具液體收集器、液體分布器、氣體分布器、三者功能，具有所占用空間高度低，抗堵塞能力強、無液沫夾帶、操作彈性大及壓力降低等優點。

槽式分布器包裝方式：木箱；

槽式分布器運輸方式：汽運；

材質：PP/PVC/CPVC/PVDF/PTFE等；

材質：304/304L/316/316L/雙相鋼/鈦材等；

槽式分布器（標準式）也可按客戶分槽數量或圖紙加工

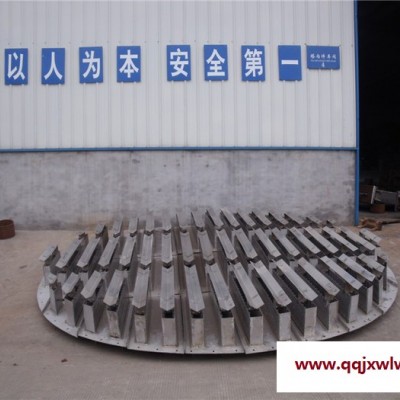

槽盤分布器

 1）產品說明:

      江西省萍鄉市迪爾化工填料有限公司為滿足客戶需求，加工的槽盤分布器是由矩形升氣管、角鋼和槽鋼形導液管、燕尾式或槽鋼形擋液帽、鋪板、支撐圈和支撐梁組成。它與盤式液體分布器的主要差別在于上大下小的兩排小孔分別開在矩形升氣管的上部、中部或中下部，同一垂線上的異徑小孔被角鋼或槽鋼導液管罩住。盤中液體經噴淋孔進入導液管，在導液管的保護下液體穿過高氣速區和變氣速區，自低氣速區落下，故導液管伸出長度取100mm。

  2）產品分類:

   江西省萍鄉市迪爾化工填料有限公司為滿足客戶需求，加工的槽盤分布器有焊接型槽盤和可拆型槽盤。大中型塔多采用焊接槽盤。槽盤式氣液分布器有4大技術關鍵：漏液、水平度、熱變形和液流網絡?？刹鹦筒郾P比焊接式槽盤更容易漏液，現場試漏要求是局部滲漏為合格，滴漏為不合格。對于可拆型槽盤，由于底板較薄，螺栓再密也難以保證不滴漏，故應采用分塊法蘭以增加密封性。為確保槽盤式氣液分布器各噴淋小孔的水平度≤3mm，除了保證主梁的擾度、支撐圈的水平度之外，需在主梁上端面設一塊調節板。對于采出大量的槽盤式氣液分布器（或集油箱）、需精心設計抽出斗、抽出主渠、抽出支渠和毛渠所組成的液流網絡，以保證最大的出量。

3）產品性能

槽盤式氣液分布器是一種內回流式的液體分布器，具有以下優良綜合性能：

低占位，多功能；抗堵塞，帶液停；升液位，高彈性；宜采出，適閃蒸；液均勻，氣均衡；利傳熱，耐擺動；混合良，水平恒；防漏液，抗變形；網渠暢，適反應；壓降低，通量增；用途廣，投資省。

   4）槽式分布器與槽盤分布器區別:

    1.布液原理一樣，氣體通道不同。

    2.兩者液體分布都是利用同一液面下，液體流速一致的原理

    3.槽式分布器氣體是從槽間穿過，槽盤式分布有升氣管作為氣體通道

    4.槽式分布器與塔是點支撐，操盤式分布器需要與塔焊接起來。

    5.槽式的更可靠些，槽盤安裝不當有漏液。

    6.槽式液體分布器 是一種綜合性能優良的液體分布器。槽式液體分布器具有安裝簡便，液體分布均勻，噴淋點密度大，壓降極低等優點，目前應用十分廣泛。

   7.槽盤式氣液分布器 槽盤式氣液分布器兼具液體收集器、液體分布器、氣體分布器、三者功能，具有所占用空間高度低，抗堵塞能力強、無液沫夾帶、操作彈性大及壓力降低等優點。



槽盤分布器包裝方式：木箱；

槽盤分布器運輸方式：汽運；

槽盤分布器（標準型）也可按客戶要求分槽數量及圖紙加工

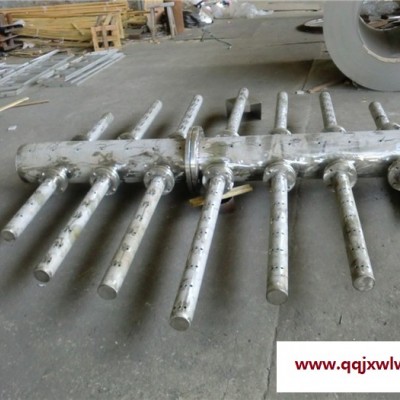

排管式分布器

排管式分布器（也可按客戶提供圖紙加工生產）

管式分布器（成品孔徑大小可根據客戶要求開孔及開孔數量）

捕霧器

1）產品說明:

     江西省萍鄉市迪爾化工填料有限公司為滿足客戶需求，加工的捕霧器，除霧器的功能：濕法脫硫，吸收塔在運行過程中，易產生粒徑為10--60微米的“霧&rdquo 除霧器的結構除霧器系統由除霧器本體及沖洗系統組成。具體為二級除霧器本體、沖洗水管道、噴嘴、支撐架、支撐梁及相關連接、固定、密封件等組成。 除霧器  性能保證除霧器 （除霧器噴嘴）（1）除霧效率：在正常運行工況下，除霧器出口煙氣中的霧滴濃度低于75mg/Nm3；（2）壓降：不考慮除霧器前后的干擾，保證在100%煙氣負荷下，整個除霧器系統的壓降低于120Pa。（3）耐高溫：80--95℃。（4）耐壓：保證承受沖洗水壓為0.3MPa時，葉片能正常工作。（5）沖洗噴嘴：為全錐形噴嘴，沖洗水噴射角度為90—120度，噴射實心圓錐，能夠保證葉片全部被覆蓋。（設計的均為最大氣體負荷時的水耗量，考慮到系統水平衡的要求，如果氣體負荷降低，可通過增加沖洗間隔時間將水耗量降低一半）。2）產品原理:

   江西省萍鄉市迪爾化工填料有限公司為滿足客戶需求，加工的捕霧器除霧器的工作原理;煙氣通過除霧器的彎曲通道，在慣性力及重力的作用下將氣流中夾帶的液滴分離出來：脫硫后的煙氣以一定的速度流經除霧器，煙氣被快速、連續改變運動方向，因離心力和慣性的作用，煙氣內的霧滴撞擊到除霧器葉片上被捕集下來，霧滴匯集形成水流，因重力的作用，下落至漿液池內，實現了氣液分離，使得流經除霧器的煙氣達到除霧要求后排出。 除霧器的除霧效率隨氣流速度的增加而增加，這是由于流速高，作用于霧滴上的慣性力大，有利于氣液的分離。但是，流速的增加將造成系統阻力增加，也使能耗增加。而且流速的增加有一定的限度，流速過高會造成二次帶水，從而降低除霧效率。通常將通過除霧器斷面的最高且又不致二次帶水時的煙氣流速定義為臨界流速，該速度與除霧器結構、系統帶水負荷、氣流方向、除霧器布置方式等因素有關。設計流速一般選定在3.5—5.5m/s。 技術研發與創新經過分析國外相關產品的運行情況，我們發現，除霧器的設計核心問題是如何在最小壓降情況下保證最大的除霧效率。通過研究除霧器內氣液兩相流動情況，分析了除霧器高度、轉折角、板間距和氣體流速對除霧效率及除霧器壓除的影響。壓降及除霧效率均與煙氣流速有著十分緊密的關系：即在煙氣流速范圍內，壓降和除霧效率與煙氣流速成正比；當煙氣超過臨界流速時，使得液滴離心力隨之增大，因而產生更大的次流，并在通道截面上形成了更大的雙漩渦次流分布，同時導致壓降迅速增加，系統能耗隨之提高；另外，因煙氣流速的提高會導致二次夾帶問題的產生，而直接使除霧效率下降；同時也提高了系統水耗，導致沖洗頻率提升，如此往復循環不僅會造成除霧效率降低、壓降提高，而且還會導致系統總的水力不平衡.

捕霧器包裝方式：木箱；

捕霧器運輸方式：汽運；

焦化項目專用分布器：捕霧器

江西省萍鄉市迪爾化工填料有限公司 多年從事專業研究、開發設計各種塔內件產品及塑料、金屬、陶瓷的散堆及規整填料，可根據客戶需求生產各種材質的：

讓客戶感到滿意與放心是我公司（江西省萍鄉市迪爾化工填料有限公司）的企業使命；我公司多年來一直與國內10多家化工研究單位簽訂長期的技術合作協議，并聘請清華，天津各地的高級技術管理人員，從產品的設計、加工生產、安裝、優質的售后服務等。

塑料散堆填料：鮑爾環、階梯環、矩鞍環、共軛環、拉西環、花環、多面空心球、浮球、塑料雪花環、環保球、阿爾法環、拉魯環、三組合一填料等；

以上成品材質有：PP/PVC/CPVC/PVDF/PTFE/阻燃材質等

金屬散堆填料：鮑爾環、階梯環、矩鞍環、共軛環、拉西環、英特洛克斯、鋁花環、八四內弧環、扁環、雙層共軛環等。

以上成品材質有：304/304L/316/316L/雙相鋼/尿素級不銹鋼材質等

陶瓷散堆填料：鮑爾環、階梯環、矩鞍環、共軛環、拉西環、十字隔板環等。

規整填料：塑料/金屬/陶瓷孔板波紋，刺孔波紋及絲網波紋填料等。

塔內件填料：槽盤分布器、槽式分布器、管式分布器、駝峰支撐、泡罩塔盤、捕霧器、絲網除沫器、波浪型絲網除沫器、格柵填料、支撐、壓柵、卡子、墊片等；

     江西省萍鄉市迪爾化工填料有限公司可按客戶需求生產各種產品，并可提供設計、生產、安裝一體系服務；詳情請咨詢銷售部；

我們將會以最合理的價格、最優質的服務質量來?yè)Q取您最大的信任和滿意。
