碳鋼駝峰支撐 駝峰式氣液分布器 Q235B/Q245B梁型氣體噴射式填料支承板LQPZ不銹鋼駝峰支撐 金屬駝峰支撐

碳鋼駝峰支撐有Q235B、Q245R、Q345R等材質,也有不銹鋼304、321、316L等材質。

駝峰支撐又稱駝峰支承板，或駝峰式氣液分布器，梁型氣體噴射式填料支承板。我公司駝峰填料式支承板金主要用于化肥CO2吸收塔變換氣脫硫塔，以及其它環保、化工設備中的填料吸收塔、洗滌塔、蒸餾塔等。如30萬噸合成氨/年裝置中co2填料吸收塔、溶劑再生塔均采用駝峰支撐板。目前應用于顆粒填料如不銹鋼鋼鮑爾環填料塔，產品廣泛應用于煉油、化工、化肥、乙烯和制氧等領域，已應用的*直徑達10m以上。

一、碳鋼材質駝峰填料支承板金屬碳鋼駝峰支撐介紹：

碳鋼材質駝峰支承產品可根據塔徑大小由一定單元開孔波紋組合而成的綜合性能優良的散堆填料支承板。產品若干條支承梁元件組裝而成。其立體結構的支承板，有利于加大開孔面積，使開孔面積在**左右，開孔面積的原則是開孔率必須大于填料層的孔隙率，否則支撐板構成“瓶勁”區，使塔負荷降低，開孔面積與結構、材質、塔徑有關，一般占塔截面的70~**，對于不銹鋼金屬駝峰支撐板應選**。

碳鋼材質駝峰填料支承板金屬碳鋼駝峰支撐每條梁的寬度為290mm，高為250-300mm；各條梁底面間用定距凸臺保持10mm左右的間隙供向下排液。梁上供氣體噴出的用鋼板沖壓制成型的長條形側孔孔尺寸應不使10mm填料漏下為宜，長條孔的尺寸，無論塔徑大小，一律開設為12mm×45mm的長圓孔。支承板由多塊梁型支承板拼裝而成，為可拆結構，能從人孔進入塔內。

我公司的駝峰式氣液分布器除碳鋼材質外，還有金屬304、316l等材質。在生產碳鋼或不銹鋼經剪板機剪板、沖床沖孔等工藝加工而成.產品優良的流體力學性能，氣液流道分開，氣相通過支承板上的側面開孔向填料層噴射，液相則通過支承板底部開孔流向下層填料，故氣液暢通無阻，且分布均勻，還能避免氣液間的相互夾帶，允許氣液通量大，液體噴淋密度可高在240 m3/ m2.h,正常操作時的壓降約62pa，不大于200pa.產品的各種規格尺寸要求我向我公司索取行業標準《梁型氣體噴射式填料支承板》（HG/T21512-95）。

二、碳鋼材質駝峰填料支承板金屬碳鋼駝峰支撐結構特點：

1) 梁型氣體噴射式填料支承板剛性好，允許載荷大，能可靠地支撐加于其上的各種壓力;

2)填料顆粒或碎片不易堵塞孔口,對于小于dn25的填料可在支承板上先整砌一層30mm高的填料，再堆入小填料；

3）質量輕、節省材料。

4）單體組合式結構，便于從入孔安裝。

三、Q235B材質駝峰填料支承板金屬碳鋼駝峰支撐使用性能：

梁型氣體噴射式填料支承板液體通量可達200m3/ m2.h,*壓降為69pa.適用于25mm以上的各種散裝填料,因此側孔寬度以25mm填料不致漏出為度.對于更小的填料,可在支撐板上先整一層300mm高的稍大些的填料，再堆小于25mm的填料，也可在駝峰上覆蓋一層小尺寸的鋼板網。塔徑超過3米的大塔，中間要加工字梁支承以加強剛度。工字梁與焊在塔壁上的支座固定.

四、Q235B材質駝峰填料支承板金屬碳鋼駝峰支撐安裝要求：

駝峰填料支承板金屬碳鋼駝峰支撐安裝前應清除其表面的油污、鐵銹；主支承梁的裝配定位：梁中心線應通過塔體在該處的橫截面中心，其偏差不得超過±2mm；主支承梁安裝后，其上表面與支承圈上表面應在同一水平面上，該水平度偏差應小于等于2mm.

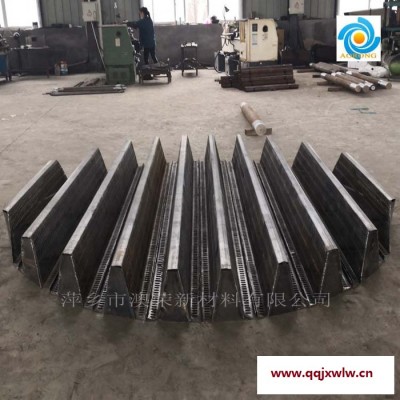

我公司的碳鋼Q235-B碳鋼駝峰支撐 駝峰式氣液分布器 梁型氣體噴射式填料支承板

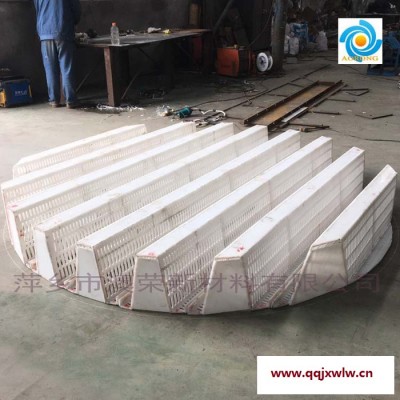

我公司的PP聚丙烯材質塑料駝峰式填料支承板

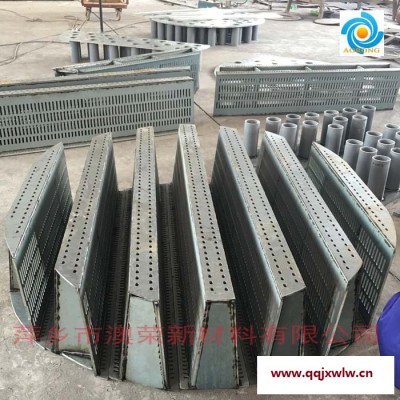

LQPZ不銹鋼駝峰支承

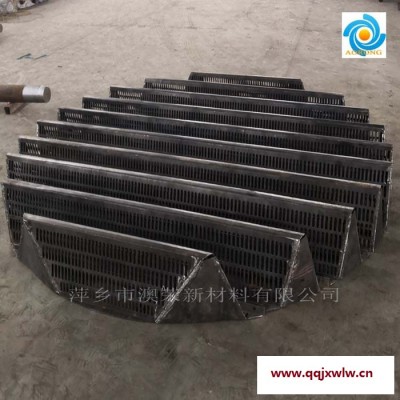

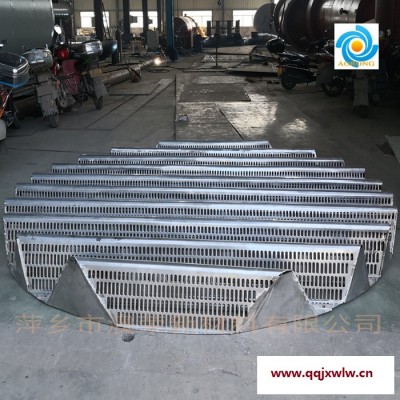

我公司幾種金屬駝峰支承板的結構形式展示。后面一種為反駝峰分布器槽式分布器，也稱倒掛式駝峰支撐板，是一種新型支撐和氣液分布綜合性能優良、分布良好的支撐分布裝置
