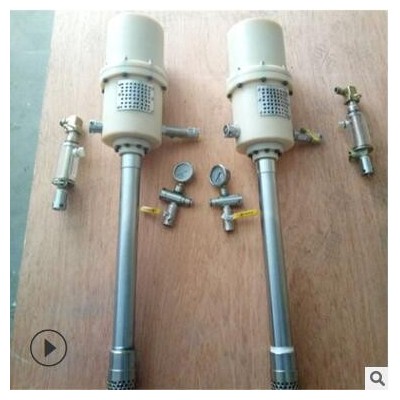

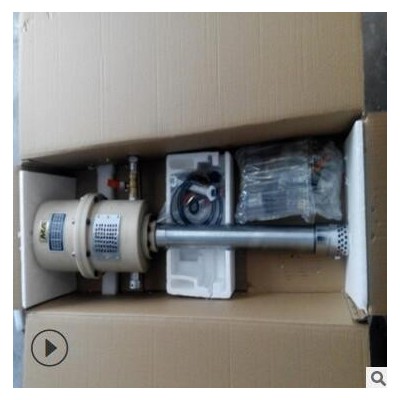

ZBQ27/1.5氣動注漿泵為原QB152型便攜式注漿泵，該泵殼體分為和兩種，該泵具有單液和雙液兩種形式.主要用于礦井、隧道、水利、地鐵、建筑、橋梁施工中,用于注漿堵水,填充空隙,破碎巖層的注漿固結,錨索注漿；還用于修復公路、鐵路路基翻漿等局部缺陷,以及軟地基處理；在抗洪搶險中排除地下隱患.該設備具有體積小、重量輕,使用可靠,在易燃、易爆、溫度變化較大的場所,均可以安全使用.

一、產品簡介

（簡稱注漿泵）主要用于礦井、隧道、水利、地鐵、建筑、橋梁施工中，用于注漿堵水，填充空隙，破碎巖層的注漿固結，錨索注漿；還用于修復公路、鐵路路基翻漿等局部缺陷，以及軟地基處理等。

該注漿泵體積小，重量輕，便于拆卸、使用可靠，在易燃、易爆、溫度、濕度變化較大的場所，均可以安全使用。

二、基本性能參數

2.1形式：

注漿泵為柱塞式往復式單液注漿泵

2.2型號

ZBQ—27/1.5

主參數：0.5Mpa下排漿流量（L/min）/排漿壓力（Mpa）

特征代號：動力源類型：Q—?dú)鈩?dòng)

類型代號：煤礦用柱塞注漿泵

2.3基本參數

一、操作規程

1.保證氣源無過多的水分和污物，保證氣源有潤滑系統。

2.氣源管應先接通風管，吹凈雜物，然后與注漿泵連接可靠。

3.先慢慢打開攪拌馬達進氣球閥，漸漸增大到適宜的攪拌速度，使?jié){料混合均勻，無團塊，不過稠。注意及時清理桶角和邊上凝固材料，以免掉入攪拌好的漿料中。

4.漿液攪拌好后，將注漿泵的進漿口浸到清水中，慢慢打開進氣球閥，保證注漿泵管道通暢，密封處無泄露。

5.將注漿泵的進漿口浸入漿液中，慢慢打開進氣球閥，漸漸增大到適宜的注漿速度。

6.注漿泵在停止工作后應馬上浸到清水中沖洗，慢慢打開進氣球閥，直到排漿管中排出的水清澈不含漿液為止。

7.在切斷氣源和排漿管后，定期卸開注漿缸筒上的U型卡，抽出注漿缸，徹底 活塞體上注漿殘留的材料，清水反復清洗。

8.清洗后將注漿缸金屬表面涂上潤滑脂，并重新與泵體聯接緊固。

9.不要使注漿泵空載或輕載高速運行，以免損壞各活動部件。

10.氣源壓力不得超過0.8MPa。

11.在施工現場注漿泵應使進漿口朝下豎起放置，避免進氣管接頭和排氣罩內進入雜物。

二、注漿泵的維修說明

1.拆除注漿缸上的U型卡，抽出注漿缸，必要時擰下進漿帽。

2.將小活塞兩端的螺母擰松，拆下小活塞桿。

3.拆除泵體和氣缸間的螺栓，將泵體與氣缸分離。

4.擰下氣缸頂部的蓋形螺母。

5.將活塞推到氣缸深處，從活塞上擰下傳動桿，再擰下露出的控制桿。

6.再將活塞桿擰入活塞中幾扣，將活塞部分從氣缸中拉出。

7.檢查活塞上的進氣閥和排氣閥，保證堅固整潔，密封可靠。兩進氣閥密封面與活塞平面的間隙 在3-4㎜之間，進氣閥桿無松動。

8.檢查各部件的磨損和損壞情況，需要時更換。

9.徹底 各部件的積垢，在相對運動的表面涂以潤滑脂，再進行組裝。

三、注漿泵密封件更換

1.當排漿口上方的觀察孔出現冒漿現象后，應立即更換密封帽。

2.小活塞密封套邊緣不能與注漿缸壁貼緊時，應立即更換小活塞密封套。

3.當發現排氣罩中出現噴漿現象后，應立即同時更換密封帽和壓緊螺帽下的密封圈。

ZBQ—27/1.5煤礦用氣動注漿泵零件明細表

 ZBQ—27/1.5煤礦用氣動注漿泵選配件明細表

 ZBQ—27/1.5煤礦用氣動注漿泵選配件使用說明

1.將油壺串聯在進氣管路上，擰開油壺螺帽，加入潤滑油，用螺絲刀擰緊油壺內的螺絲，然后倒轉一個不大的角度，以獲得滿意的潤滑油量，再擰緊油壺螺帽。

2.壓力表與壓力表接座之間為密封油液，通常不可拆卸。

3.壓力表管接頭接在巷道壁的注漿口上，在停止使用時應立即徹底清洗，必要時可卸下壓力表座， 積在膜片處的材料， 時不得使用鋒利工具損傷膜片。

 4.在拆卸排漿管前，應先打開卸壓閥卸壓。

四、安全警示！

1、本泵機以壓縮空氣為動力，使用時，工作氣壓不得超過0.63Mpa；停機時應可靠地關閉進氣閥門，防止氣動機構自動開啟而造成人員傷亡事故。

2、本泵出廠時不配高壓膠管，使用時用戶自備。

特別注意：與本機連接的壓縮空氣軟管應符合煤炭行業標準的規定，與本機的連接應牢固、可靠，嚴防接頭突然脫落或軟管突然爆裂造成人員傷亡事故。

3、高壓泵是高噪音設備，應重視噪聲對人身的危害，盡量選擇噪聲相對較低的產品。

4、本泵工作時，要注意觀測頂板狀況，防止頂板突然局部冒落或碎石下落等砸傷操作人員。

5、本泵氣缸活塞為輕合金（FHZL503A）制造，材料安全性能應符合煤炭行業標準的規定，并應有法定檢驗機構的合格檢驗證明，不得隨意更換、使用其他企業的配套件。

6、操作本泵時應緩慢開啟、調整氣動閥門，嚴禁突然貿然啟動注漿泵，以免造成意外事故。

7、在井下清洗本泵的清洗介質不得采用汽油或煤油或者其他易燃、有毒的洗滌材料，以免發生火災事故。
