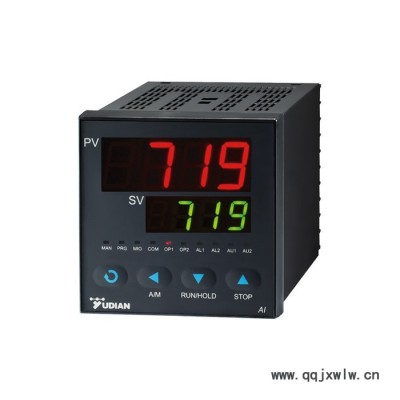

產品特點

●輸入采用測量精確穩定的數字校正系統，支持多種熱電偶和熱電阻規格，最高分辨率達0.01℃。

●采用先進的AI人工智能PID調節算法，無超調，具備自整定（AT）功能。

●采用先進的模塊化結構，提供豐富的輸出規格，能廣泛滿足各種應用場合的需要，交貨迅速且維護方便。

●人性化設計的操作方法，易學易用。

●允許自編輯操作權限及界面，并可自設定密碼，形成“定制”自己的儀表。

●全球通用的100－240VAC輸入范圍開關電源或24VDC電源供電，并具備多種面板及外型尺寸供選擇。

●抗干擾性能符合在嚴酷工業條件下電磁兼容（EMC）的要求。注意事項

●本說明書介紹的是V8.1的AI-518/518P型人工智能PID溫度控制器，本說明書介紹的功能有部分可能不適合其他版本儀表。儀表的型號及軟件版本號在儀表上電時會在顯示器上顯示出來，用戶使用時應注意不同型號和版本儀表之間的區別。務必請用戶仔細閱讀本說明書，以正確使用及充分發揮本儀表的功能。

● AI儀表在使用前應對其輸入、輸出規格及功能要求來正確設置參數，只有配置好參數的儀表才能投入使用。

-------------------------------------------------------------------------------

技術規格

●輸入規格（一臺儀表即可兼容）：熱電偶：K、S、R、E、J、T、B、N、WRe3-WRe25、WRe5-WRe26等熱電阻：Cu50、Pt100線性電壓：0~5V、1~5V、0~100mV、0~20 mV、0~500mV等線性電流（需外接分流電阻）：0~10mA、0~20mA、4~20mA等擴充規格：在保留上述輸入規格基礎上，允許用戶指定一種額外輸入規格（可能需要提供分度表）

●測量范圍：K(-50~+1300℃)、S(-50~+1700℃)、R(-50~+1700℃)、T(-200~+350℃)E(0~800℃)、J(0~1000℃)、B（200~1800℃）、N(0~1300℃)Cu50(-50~+150℃) 、Pt100(-200~+800℃)線性輸入：-9990~+30000由用戶定義

●測量精度：0.25%FS±1個測量單位

●采樣周期：每秒采樣8次；設置數字濾波參數FILt=0時，響應時間≤0.5秒

●控制周期：0.24-300.0秒可調

●調節方式：位式調節方式（回差可調）AI人工智能調節，包含模糊邏輯PID調節及參數自整定功能的先進控制算法

●輸出規格（模塊化）：繼電器觸點開關輸出（常開+常閉）：250VAC/1A 或30VDC/1A可控硅無觸點開關輸出（常開或常閉）：100~240VAC/0.2A（持續），2A（20mS瞬時，重復周期大于5S）SSR電壓輸出：12VDC/30mA (用于驅動SSR固態繼電器)可控硅觸發輸出：可觸發5~500A的雙向可控硅、2個單向可控硅反并聯連接或可控硅功率模塊線性電流輸出：0~10mA或4~20mA 可定義 (安裝X3模塊時輸出電壓≥10.5V；X5模塊輸出電壓≥7V)

●報警功能：上限、下限、偏差上限、偏差下限等4種方式，最多可輸出4路，有上電免除報警選擇功能

●電磁兼容：IEC61000-4-4（電快速瞬變脈沖群），±4KV/5KHz； IEC61000-4-5（浪涌），4KV

●隔離耐壓：電源端、繼電器觸點及信號端相互之間 ≥2300V；相互隔離的弱電信號端之間 ≥600V

●電 源：100~240VAC，-15%，+10% / 50~60Hz；120-240VDC；或24VDC/AC，-15%，+10%

●電源消耗：≤5W

●使用環境：溫度-10~60℃；濕度≤90%RH

●面板尺寸：96×96mm、160×80mm、80×160mm、48×96mm、96×48mm、48×48mm、72×72mm

●開口尺寸：92×92mm、152×76mm、76×152mm、45×92mm、92×45mm、45×45mm、68×68mm

●插入深度：≤100mm

    AI系列儀表硬件采用了先進的模塊化設計。AI-719儀表最多允許安裝5個模塊，輸出、報警、通訊及其他功能均可按需求選擇相應的模塊，模塊可以與儀表一起購買也可以分別購買，自由組合。

    儀表的輸入方式可自由設置為熱電偶、熱電阻和線性電壓（電流）， AI-719型儀表型號共由9部分組成，例如：AI－719 A N X3 L5 N S4 － 24VDC －(F2)

                ① ② ③ ④ ⑤ ⑥ ⑦    ⑧     ⑨這表示一臺儀表：

①基本功能為AI-719型；

②面板尺寸為A型（96×96mm）；

③輔助輸入（MIO）沒有安裝模塊；

④主輸出（OUTP）安裝線性電流輸出模塊；

⑤報警ALM安裝L5雙路繼電器觸點輸出模塊；

⑥輔助輸出（AUX）沒有安裝模塊；

⑦通訊接口（COMM）裝有自帶隔離電源的光電隔離型RS485通訊接口S4；

⑧儀表供電電源為24VDC電源；

⑨擴充輸入規格為F2型（輻射式高溫溫度計）；

以下為儀表型號中9個部分的含義。

① 表示儀表基本功能

AI-719（0.1級精度的高精度AI人工智能調節器，手自動無擾動切換，多種報警模式及變送、通訊等功能）

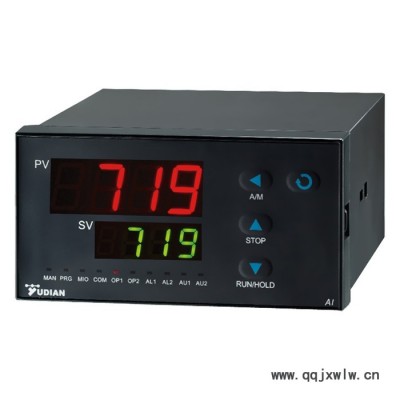

② 表示儀表面板尺寸規格A 面板96×96mm，開口92×92mm，插入深度為100mmA2 在A基礎上增加25段4級亮度光柱顯示功能，面板96×96mm，開口92×92mm，插入深度為100mmB 面板160×80mm（寬×高），橫式，開口152×76mm，插入深度為100mmC 面板80×160mm（寬×高），豎式，開口76×152mm，插入深度為100mmC3 在C基礎上增加50段2級亮度光柱顯示功能，其余同C面板D 面板72×72mm，開口68×68mm，插入深度為95mmD2 面板48×48mm，開口45×45mm，插入深度為95mmD6 面板48×48mm，開口45×45mm，插入深度為95mmE 面板48×96mm（寬×高），開口45×92mm，插入深度為100mmE2 在E基礎上增加25段4級亮度光柱顯示功能，面板48×96mm，開口45×92mm，插入深度為100mmE5尺寸48×96（寬×高），DIN導軌安裝模式，可外接E8鍵盤及顯示器進行設置及操作F 面板96×48mm（寬×高），開口92×45mm，插入深度為100mm

③表示儀表輔助輸入（MIO）安裝的模塊規格：可安裝I2、I4、K3、V等模塊，N表示沒有安裝，下同。

④表示儀表主輸出（OUTP）安裝的模塊規格：可安裝 L1、L2、L4、W1、W2、G、K1、K3、X3、X5等模塊。

⑤表示儀表報警（ALM）安裝的模塊規格：可安裝L0、L2、L4、L5、W1、W2、G等模塊。

⑥表示儀表輔助輸出（AUX）安裝的模塊規格：可安裝L0、L1、L2、L4、L5、W1、W2、G、K1、X3、X5等模塊。

⑦表示儀表通訊（COMM）安裝的模塊規格：可安裝S、S4、V等模塊。

⑧表示儀表供電電源：不寫表示使用100~240VAC電源，24VDC表示使用20-32VDC或AC電源。

⑨表示儀表擴充的分度表規格（如沒有，則不寫），AI-518/518P已存儲了常用的熱電偶、熱電阻輸入規格（詳見后文技術規格），但如果使用以上規格以外的輸入信號，允許用戶擴充一種輸入規格。

注1：本儀表采用自動調零及數字校準技術的免維護型儀表，計量檢定時若超差，通常對儀表內部進行清潔及干燥即可解決問題，萬一干燥和清潔無法恢復精度，應將此儀表視同故障儀表送回廠方檢修；注2：儀表可提供自產品出廠日起5年的免費維修，凡需要返修的儀表，務必請寫明故障現象及原因，以保證能獲得正確而全面的修復。

●常用模塊

N （或不寫）沒有安裝模塊。

L0 大體積大容量繼電器觸點開關輸出模塊（模塊容量：250VAC/2A,適合報警用）。

L1 大容量繼電器（國產宏發8A/250VAC）常開觸點開關輸出模塊（模塊容量：250VAC/2A）。

L2 繼電器常開+常閉觸點開關輸出模塊（模塊容量：30VDC/1A，250VAC/1A，適合報警用）。

L4 大容量繼電器（進口品牌8A/250VAC）常開觸點開關輸出模塊（模塊容量：250VAC/2A）。

L5 雙路繼電器（松下NAIS 5A/250VAC）常開觸點開關輸出模塊（容量：30VDC/2A，250VAC/2A）。

W 1、W 2 可控硅無觸點常開式（W2為常閉式）輸出模塊（容量：100~240VAC/0.2A，“燒不壞”特點）。

G 固態繼電器驅動電壓輸出模塊（12VDC/30mA）。

G5 雙路固態繼電器驅動電壓輸出模塊。

K1/K3 單路/三路“燒不壞”可控硅過零觸發輸出模塊（每路可觸發5~500A雙向或二個反并聯的單向可控硅）。

K5/K6 單路220VAC/380VAC “燒不壞”單路可控硅移相觸發輸出模塊（可觸發5~500A雙向或二個反并聯的單向可控硅）。

X3光電隔離的可編程線性電流輸出模塊。

X5 自帶隔離電源的光電隔離型可編程線性電流輸出模塊。

S 光電隔離RS485通訊接口模塊。

S1 光電隔離RS485通訊接口模塊（用儀表內部24V隔離電源）。

S4 自帶隔離電源的光電隔離RS485通訊接口模塊。

R 光電隔離的RS232C通訊接口模塊。

V24／V12／V10 隔離的24V/12V/10V直流電壓輸出，可供外部變送器或其它電路使用，最大電流50mA。

I2 開關量/頻率信號輸入接口，可用于外部開關接點或頻率信號輸入，含12VDC電源輸出供外部傳感器使用。

I4 模擬量4~20mA/0~20mA輸入接口，含24VDC/25mA電源輸出供二線制變送器使用。

SL D6規格專用的光電隔離的RS485通訊帶單路繼電器常開觸點輸出模塊，通訊使用儀表內部12VDC電源

L6 D6規格專用的三路繼電器常開觸點輸出模塊。

●模塊安裝更換模塊

可根據用戶訂貨時的要求，在儀表交貨前就安裝好，并正確設置了相應的參數。如模塊損壞或需要變更功能時，用戶也可自行更換模塊。更換模塊時可將儀表機芯抽出，用小的一字螺絲刀小心在原有模塊與主板插座接縫處小心撬開，拆下原有模塊，再按標示裝上新的模塊。如果模塊種類改變，常常還需要改變對應參數的設置。

●模塊的電氣隔離

儀表內部具有1組24V和1組12V與主線路相互隔離的電源供模塊使用，24V電源通常供電壓輸出類模塊使用，如V24/V12/V10（24V/12V/10V電壓輸出）、I2（頻率/開關量輸入，其12V輸出電壓可以是隔離的）或I4等模塊。12V電源供輸出和通訊模塊使用；繼電器、可控硅觸發輸出模塊通常自身具備隔離或無需使用隔離電源，因此主要考慮通訊接口和電流輸出之間的隔離，S（RS485通訊接口）、R（RS232通訊接口）、X3（線性電流輸出），其輸入輸出端子都與儀表輸入回路即主線路電氣相互隔離，但這些模塊都需要使用儀表內部提供的12V隔離電源，如果用戶同時安裝了上述2個具隔離功能的模塊，則這2個模塊相互之間不能實現電氣隔離，因為它們共用了隔離部分的電源。為此設計了S4（RS485通訊接口）和X5（線性電流輸出）等新型模塊，這些模塊自帶高效率DC/DC電源隔離轉換器，不占用儀表內部隔離電源。例如：在儀表主輸出（OUTP）位置安裝了X3模塊，在通訊接口（COMM）上如果安裝S或X3模塊，則X3與S或X3兩模塊之間不能隔離，應安裝S4或X5模塊。對于繼電器觸點輸出及可控硅無觸點開關輸出，則都與其它電路相互隔離，并且不受安裝其它模塊與否的限制；而SSR電壓輸出模塊（G模塊）一般無需再加額外的隔離，因為通常的SSR本身都具有隔離功能。

●部分模塊應用說明

電壓輸出類模塊：V24、V10及V12等電源輸出類模塊通常為外部的傳感器、變送器反饋電阻提供電源，這種模塊可安裝在任何模塊插座上，但為使接線規范，建議依據模塊位置是否空閑依序安裝在MIO、AUX和COMM的位置上。

無觸點開關模塊：W1/W2是應用先進的“燒不壞”保護技術和過零接通技術而設計的新型無觸點開關模塊，它可替代以往常用的繼電器觸點開關輸出來用于控制交流接觸器或電動執行器的伺服電機，相比繼電器觸點輸出模塊而言，具備壽命長及可大大降低設備的干擾火花等優點，能大幅度提高系統的可靠性。無觸點開關的驅動元件是可控硅，所以它只適合控制100-240VAC規格的交流電源，而不能用于控制直流電源。由于輸出端串聯了保護器件，其最大持續控制電流為0.2A，瞬間電流則允許達2A，這樣的驅動能力可直接控制220AC，80A以下的交流接觸器，但對于更大的負載則需要加中間繼電器。

繼電器模塊：繼電器模塊是工業控制中應用非常廣泛的輸出模塊，但也是各種模塊中唯一有使用壽命問題和高度限制的模塊，此外繼電器動作時常會帶來大量電磁干擾，所以正確選擇繼電器模塊非常重要?？刂埔?20VAC供電的接觸器、電磁閥等機械開關輸出，推薦用W1模塊。若控制為直流或50VAC以上交流電，則只能用繼電器模塊，可用L1、L4等模塊。 L2型模塊為小體積模塊，沒有體積限制問題，且具備常開+常閉觸點而且均有壓敏電阻火花吸收功能，但觸點容量小，適合用于報警輸出。L1、L5為大體積、大容量的繼電器模塊，這種模塊在48mm寬度（包括D2、E、F、E5等尺寸）儀表中不能同時在主板即側板安裝，否則會碰到一起，所以其中一面安裝L1或L5時，另一面要裝輸出模塊則不能再安裝L1或L5模塊。L5為唯一的一種雙路繼電器模塊，可用于2路報警輸出，如AL1+AL2等，若不喜歡機械觸點或受高度限制無法安裝，可選G5（SSR電壓）外接固態繼電器（SSR）來驅動負載。
