SY-S01A植物冠層圖像分析儀

植物冠層圖像分析儀產品簡介

SY-S01A植物冠層圖像分析儀用于各種高度植物冠層的研究，利用魚眼鏡頭和CCD圖像傳感器獲取植物冠層圖像，通過專用分析軟件，獲得植物冠層的相關指標和參數。利用魚眼鏡頭成像測量植物冠層數據，只操作一次即可，簡化了傳統測量方法要**定點多次測量的繁復工作，而且利用圖像法測量冠層可以主動避開不符合計算該冠層結構參數的冠層空隙部分，也可以躲開不符合測量計算的障礙物。

植物冠層圖像分析儀測量參數

葉面積指數

葉片平均傾角

散射輻射透過率

不同太陽高度角下的直射輻射透過率

不同太陽高度角下的消光系數

葉面積密度的方位分布

植物冠層圖像分析儀用途與適用范圍

可測算植物冠層的太陽直射光透過  率、天空散射光透過率、冠層的消光  系數，葉面積指數和葉片平均傾角等,可用于農作物、果樹、森林內冠層受光狀況的測量和分析可用于不同植物群體結構的比較,可對農田作物群體生長過程進行動態監測,適用于生態學野外植物群體動態監測的研究與教學,適用于農業、園藝、林業領域有關栽培、育種、 植物群體對比與發展的研究與教學

植物冠層圖像分析儀原理與方法

植物冠層圖象分析儀采用了冠層孔隙率與冠層結構相關的原理。它是根據光線穿過介質減弱的比爾定律，在對植物冠層定義了一系列假設前提的條件下，采用半理論半經驗的公式，通過冠層孔隙率的測定，計算出冠層結構參數。這是目前世界上各種冠層儀一致采用的原理。在上述原理下，植物冠層圖象分析儀采用的是對冠層下天穹半球圖像分析測量冠層孔隙率的方法，該方法是各類方法中****和**省力、省時、快捷方便的方法。

植物冠層圖像分析儀結構特點

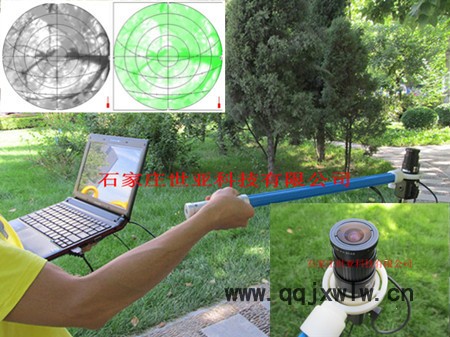

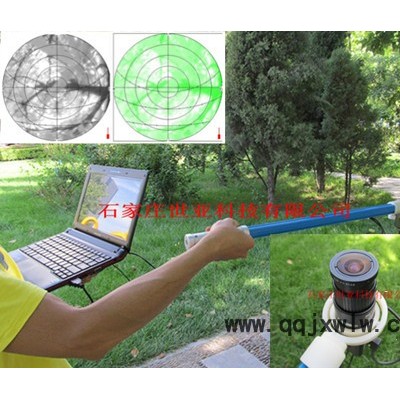

專門為植物冠層結構測量設計的小型魚眼攝像鏡頭安裝在萬向平衡接頭上，可自動保持鏡頭處于水平狀態,鏡頭安裝在測桿一端，可以方便地水平向前或垂直向上伸入到茂密的冠層中，測桿一端的通迅線可聯接在計算機上，方便取圖操作由于小巧和帶有測桿，可伸入冠層不同高度處，快速地進行分層測量，測出群體內光透過率和葉面積指數垂直分布圖測桿上附帶有線性ＰＡＲ探頭，同時可測量冠層內外的光量子通量密度(μmol/㎡•S)值，該值可以做為冠層內能量分析的參考值

植物冠層圖像分析儀功能特點

非破壞性地測定冠層結構　可以測量冠層內外的光合有效輻射(PAR)

手持式萬向接頭自動水平調整探頭，無需三角架儀器使用不受陰天、刮風等條件的影響

隨身攜帶的筆記本計算機可以幫助你正確選點取樣，即時決定圖像的取舍

由外接鋰電池組提供電源便于觀測和長時間測量，尤其適合完成野外繁重的觀測任務

圖像分析軟件可以任意定義圖像分析區域(天頂角可分10區，方位角可分10區)。對不同方向的冠層進行區域性分析時，可以任意屏蔽地物  景像和不合理的冠層部分(如缺株、邊行問題等)。對不同天頂角起始角和終止角的選擇，可以避開不符合計算該冠層結構參數的冠層孔隙條件，通過手動調節閾值，可以更**的測量出葉面積指數等參數。

鏡頭角度：150°(或用戶自選180°鏡頭。除用戶有特殊需要，180°魚眼鏡頭經常不適合孔隙率測

量原理與方法所假設的前提條件，用于冠層結構分析是不適宜的)

分辨率：768×494pix

測量范圍：天頂角由0°～75°(150°魚眼鏡頭)可分割成十個區域，方位角360°亦可分割成十個

區域

PAR感應范圍：感應光譜400nm～ 700nm  測量范圍0～2000μmol/㎡•S

分析軟件：植物冠層分析系統

顯示和內存：決定于筆記本電腦的選擇。

電源：鋰電池組

傳輸接口：USB

工作溫度：0～55℃

通過USB接口直接將測點圖像顯示在計算機上可以在野外即時觀察圖像，選擇合理的測點，并將

圖像存貯在計算機上
