熱值分析儀

（電石爐氣、焦?fàn)t煤氣、轉爐煤氣、高爐煤氣、有色金屬煤氣）——焦?fàn)t煤氣中的氫氣、甲烷**；轉爐煤氣中的氫氣**；高爐煤氣中的氫氣、甲烷**等，監測氣體的熱值**是可燃?xì)怏w充分燃燒后釋放的熱值對后工藝和應用很重要

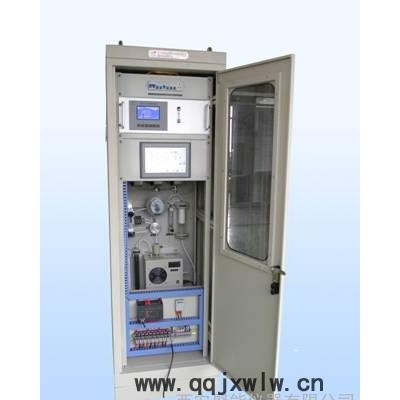

TR-9200型煤氣分析儀系統是根據煉鋼廠、焦化廠、有色金屬廠等其他行業具體工況參數和要求，采用西安聚能公司成熟的分析控制技術和國際創新取樣預處理**技術的基礎上而進行針對性設計的，具有國際**水平。

本系統主要由取樣單元、預處理單元、分析單元、標定單元、控制單元幾部分組成，本系統與升、降罩或引風機提供信號控制聯鎖，冶煉時連續監測轉爐煤氣中的CO、CO2、H2等氣體濃度。

該系統適用于各種規格的煤氣分析儀低溫端引風機出口、柜前、柜后，可連續在線分析煙氣中CO、CO2、H2等氣體濃度。

TR-9200煤氣分析儀是一種安全可靠、取樣真實、響應快、分析精度高的煤氣分析系統設計方案。

西安聚能儀器有限公司在同行業具有很強的影響力，過程分析系統及取樣預處理技術在冶金、焦化、水泥、電石、化工、石化、環保等行業業績顯著，在線連續可靠應用共性的關鍵技術，經過多年攻關取得了重大的突破，有效解決了高粉塵（2000g/Nm3）、高溫（小于1300℃）、高濕度、高粘度等惡劣工況條件下取樣預處理的難題，并得到實際應用，得到用戶的一致好評。西安聚能公司本著堅持**，維護企業品牌信譽的同時，又堅持維護用戶利益，在保證用戶使用設備能夠長期可靠運行的前提下，盡量節約投資，充分發揮西安聚能公司的技術實力，根據貴廠的具體工況參數、技術要求及設備規范，采用西安聚能公司成熟的采樣預處理和分析控制技術，進行針對性設計，提出本裝置配置方案，即：成套分析裝置的關鍵部件（國內同類部件其可靠性、穩定性及使用壽命尚有差距）全部采用原裝進口（例分析儀傳感器、真空取樣泵、PLC、閥件等），其它能夠保證使用要求的由國內配套生產，此優化配置方案確保了裝置的**高性能價格比，讓貴方以**少的投入獲得高質量、高性能的在線分析控制成套裝置。過程分析系列在各行業的應用中，氣體成份分析裝置分單點連續分析和多點巡回檢測分析，根據用戶要求進行設計，一般來說一套分析裝置巡回檢測點不能超過8個，根據用戶的實際情況，合理設置分析周期間隔時間，及經濟又能滿足生產工藝所需的安全參數。
1．適用范圍: 該系列裝置適用于任何煤氣過程氣體系統的自動分析。

2．適用工況: a.氣體含塵量：≤600g/Nm3b.介質溫度：20～800℃c.介質壓力：－10kPa～＋10kPa

3．現場必備公共設施：a.電    源：～220V±10%   50Hz±10% b.壓縮氮?dú)猓?.4～0.6Mpa（無油無水）

 4．系列裝置組件外型尺寸、安裝與配管配線 本系統裝置按“交鑰匙”工程設計，除取樣器外氣樣預處理單元、控制單元、分析單元全部置于分析柜內，出廠前已經調試好，現場只需用戶安裝外圍電源、氣源等公共設施。

 5．主要技術參數：a.結構形式：采取分析柜結構。分析儀表單元、預處理單元、控制聯鎖單元等組裝在分析柜內。b.取樣方式：電半熱干法直接采樣式。c.分析參數及測量范圍：   CO：0～85%    CH4：0～**    H2：0～30% d.供電方式：～220V     50Hz e.粉塵過濾精度：0.1u f.PLC智能化控制，具有自動取樣和取樣管道、取樣探頭及過濾器自動吹掃防堵，部分故障診斷和報警。g.系統響應時間：15S h.系統維護周期：＞180天（視粉塵情況）

6.越限報警功能：
分析儀對凈化后的煤氣樣品進行連續在線分析，輸出4-20mA信號和無源觸電信號。若氧濃度越限時，裝置立即輸出報警接點信號（無源接點，容量1A），確保電設備安全運行。
7.測量范圍及分析精度：
測量對象及量程：0-** H2 、CO 、CH4
精度：≤±1%F.S
線性誤差: ≤±1%F.S
裝置系統響應時間：T90＜15S
8.信號輸出：
現場所大屏液晶數字顯示H2含量并以4—20mA成份信號隔離輸出給上位機或DCS。

超限報警、聯鎖、故障報警信號輸出及容量：
可燃?xì)怏w濃度越限報警值在儀表量程范圍內分別可設定

報警信號輸出無源接點，容量：220VAC，1A
9.裝置預處理功能
不銹鋼取樣探頭、三級除塵、除硫、除萘、除焦油、除酸霧、除水份、穩壓、穩流、快速放散、粉塵凈化精度≤0.1u

三、設計方案及配置說明
1、配置原則：
本分析裝置中的重要關鍵部件（如：抽氣泵、傳感器、PLC等）采用原裝進口，其它能夠長期保證使用的關鍵、主要和一般性部件則采用國內合資企業和本廠生產制造的，盡量減少后期維護的運行成本。
2、本分析裝置主要技術特點如下：
本裝置是按“交鑰匙式”工程設計。裝置除取樣器外和專用過濾器組件，樣氣的預處理單元、供電單元和分析校對單元均置于分析柜內，出廠前已調試完畢?，F(xiàn)場只需用戶安裝探頭、輔設取樣線、外圍電源和分析柜**位即可。到時供方來技術人員到現場指導按裝和調試。
3、分析柜按**標準制作，開有觀察大窗方便操作者巡視和維護。。
4、系統全干法流程，對分析組分不會有影響取樣器、取樣管，各類管接頭（與樣氣接觸部分）、抽氣泵均為防腐設計。泵等均采用防腐不銹鋼、聚四氟乙烯材料或特殊防腐處理，提高了系統防腐性。保證了系統使用壽命。
5、采用自動除濕器，具有使用壽命長，維護工作量小，除濕效果穩定等特點，樣氣中的殘余水汽將得到徹底清除，從而達到干燥樣氣的目的，避免了水汽對儀器的干擾。
