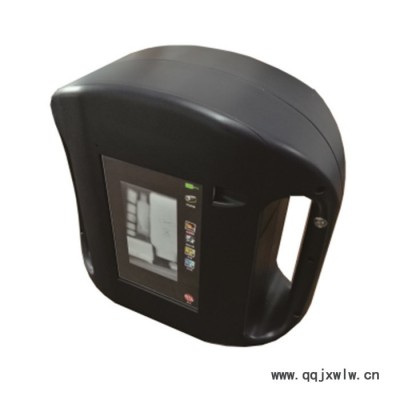

便攜式X光機  手持背散射有機物檢查儀PS PortBSD

在當前的安檢和排爆工作中，x射線檢測已經成為檢測可疑物情況的主要手段。但一般x射線檢測需要在被檢物體兩端分別布置發光源和探測器,布置復雜，只能檢測地面物體，無法檢測靠墻或懸空等位置的物體。同時，透射檢測的x射線對低密度有機物 不敏感。為此，單面成像的背散射技術成為解決以上問題的重要手段。  可以有效檢查一些普通x射線機難以檢查的地方，如靠墻物體、家具、墻體、汽車車門和輪胎等。

設備特點：

1）使用背散射成像技術：    背散射技術是指使用低能量x射線照射被檢物體一點，探測器收集散射回的射線獲知此點的信息。x射線機通過飛點掃描系統，使射線投射點掃描整個物體，從而得到整個物體的圖像。    背散射檢測因?yàn)閤光機和探測器布置在同一側，因此設備結構緊湊，布置方便，可以檢測靠墻或較厚物體，彌補了普通透射式x射線檢測的缺陷。

 2）集成度高，操作簡單，單人即可操作：    設備檢測和控制部分一體化設計。控制部分為8寸平板電腦，使用時打開軟件圖像采集功能，手持設備對準需要檢測的物體，雙手握緊把手，并按下把手上采集按鈕即可工作。

擁有雙激光定位功能，方便快速確定掃描位置。

單人即可完成所有檢測工作。顯示屏也可以取下作為控制用平板電腦單獨使用。

操作時，操作人員即可在平板電腦上看到儀器正對區域內部結構圖像。手持設備對需要檢測的區域進行掃描**可即時看到掃描圖像?？稍谌我夥较蚝徒嵌葘?duì)物體檢測，可避免檢測死角和盲區。

3）圖像質量好,可輕松分辨有機物無機物：     因x射線散射特點，背散射技術天然對危險物品等有機物敏感，可清晰分辨有機物和無機物。優化設備結構，在控制設備體積的前提下，圖像效果好，可分辨0.32mm金屬絲，噪點控制。

實拍圖對比如下：

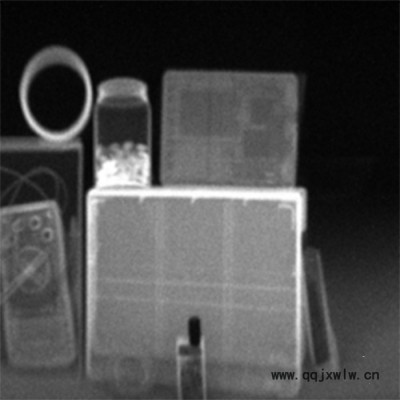

a、我公司產品實拍圖

紙箱中的線路清晰可見，藥丸顯示明顯         手包、手機、水、內部物品邊緣清晰

剪子等電話清晰可見

b、和國外同類產品實拍圖比較

左為國外同類產品，噪點明顯較多

4）探測面積大，性能優越，做工優良

設備探測面積大，距離物體5cm時，視野寬度160mm，長度方向?yàn)閽呙璺较?，無距離限制，掃描速度快可達24cm/s，如設備拉遠與被檢物品距離，可進一步擴大探測面積。設備總重量約6.5kg，方便手持。ABS工程塑料外殼，結構堅固，做工優良。

5）輻射劑量低,續航時間長：    采用低能量射線機，且x射線覆蓋范圍為極小的掃描點，因此輻射劑量?jī)H為0.32μSv/h，

二、設備主要用途：

1）房屋安全檢查：

可對房屋中墻面、桌椅、家具進行檢測，掃描其中是否有夾層，是否藏有其他設備。

2）臨時設卡安檢：

輕便便攜，可在臨時設卡時，隨時對過卡箱包、車輛輪胎或車內座椅和夾層、散裝貨物或打包木箱等進行檢查，看是否夾帶有違禁或危險物品。

3）疑似危險物：

可對在墻角，靠墻或懸空的可疑物品進行掃描，不用移動可疑物品。

4）大型郵包檢查：

對大型郵包可直接在郵件分揀線進行檢查，不用移動被檢物品，無厚度限制。

5)場地安檢：

除檢查箱包之外還可檢查人體可疑部位及鞋底等不易檢查的地方。

模擬對放置在角落的不明箱包夾藏的檢查

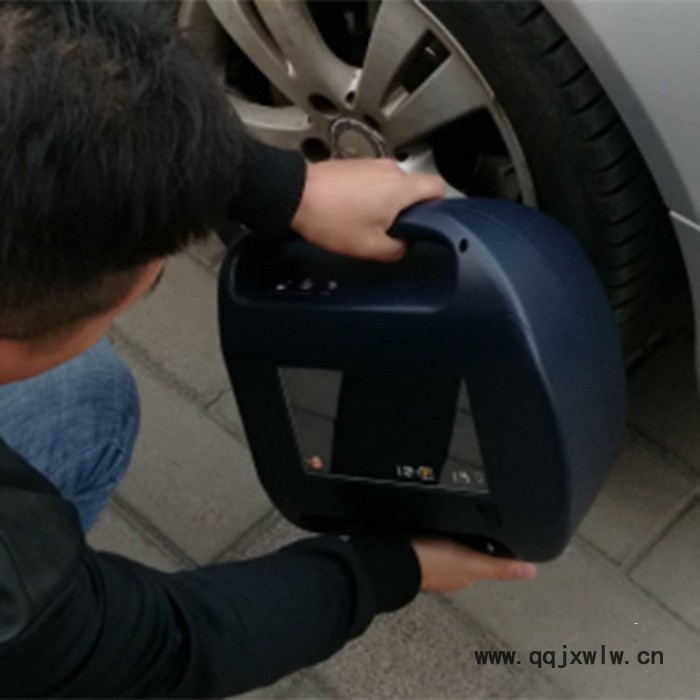

 模擬對輪胎內夾藏的檢查

  三、性能參數：

1、采用背散射檢測方式，可探測可疑包裹、墻壁、家具、汽車輪胎和車內空間，單面檢測成像不需要在被檢物品背后設置任何成像裝置。

3、一體式機身設計，圖像顯示處理終端為8寸屏幕平板電腦，顯示屏也可以取下作為控制用平板電腦單獨使用。平板電腦安裝在背散射主機背面，操作人員單人操作時，設備掃描時同時實時顯示圖像，操作人員操作同時可直接看到圖像。

4、擁有雙激光定位，方便快速確定掃描位置。

5、軟件：全中文操作界面,具有圖像增強、平滑、偽彩色增強、反片、拼圖功能。

6、掃描物體采集圖像時，把手上有常閉射線啟停按鈕，人手按下才能發射射線，松開立刻停止發射射線，保證設備使用安全。

7、圖像分辨力：能分辨0.32mm金屬絲，實拍塑料板上的0.32mm金屬絲，肉眼可識別圖像中的金屬絲。

8、穿透力：能分辨2mm鋼板后的有機玻璃或肥皂。

9、探測面積：設備距離物體50mm時，檢測寬度不小于160mm，長度方向無限制。

10、檢測速度：240mm/秒，圖像即掃即得。

11、供電：鋰電池供電，電池可拆卸進行充電；電池續航時間大于2小時。

12、設備重量： 6.5kg。

13、外形尺寸：324mm x 300mm x 143mm。

14、防水防塵IP65等級。

15、所有設備可放在一個儀器箱中。
