按一定用途設計制作的具有簡單幾何形狀人工反射體的試樣，通常稱為試塊。超聲波試塊和儀器探頭一樣，是超聲檢測中的重要工具。

超聲波試塊的作用

1.       超聲波試塊用于確定檢測靈敏度，超聲波檢測靈敏度酞高或酞低都不好，靈敏度酞高雜波多，辨別缺陷困難，靈敏度酞低會引起漏檢，因此在超聲波檢測前，常用超聲波試塊上某一特定的人工反射體來調整檢測靈敏度。

2.       超聲波試塊用來測定儀器和探頭的性能，超聲波檢測儀和探頭的重要性能，如放大線性，水平線性，動態范圍，靈敏度余量，分辯力，盲區，探頭的入射點，K值等都是用超聲波試塊來測定的。

3.       超聲波試塊用來調整掃描速度，利用超聲波試塊可以調整儀器示波屏上水平刻度值與實際聲程之間的比例關系，即掃描速度，以便對缺陷進行定位。

4.       超聲波試塊用來評判缺陷大小，利用某些超聲波試塊繪制出距離波幅曲線來對缺陷定量是目前常用的定量方法之一，特別是三倍近場區以內的缺陷.

此外超聲波試塊還可以被利用來測量材料的聲速衰減性能等。

超聲波試塊的分類

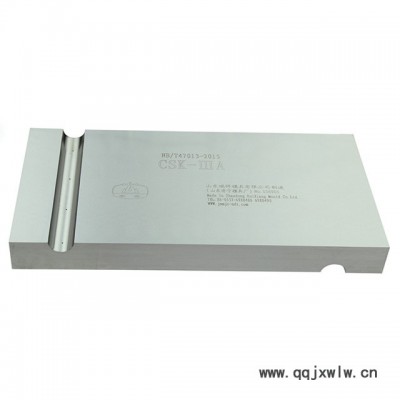

按超聲波試塊的來歷分：1.標準試塊：標準試塊是由**機構制定的超聲波試塊，超聲波試塊的材質、形狀尺寸及表面狀態都有**部門統一制定。用于儀器探頭系統性能校準和檢測校準。如國際焊接學會的IIW試塊和IIW2試塊，鋼板用標準試塊CBI CBII,鍛件用標準試塊CSI,CSII,CSIII焊接接頭用標準試塊，CSKIA,CSKIIA,CSKIIIA,CSKIVA.標準試塊應采用與被檢工件聲學性能相同或近似的材料組成，該材料用直探頭檢測時，不得有大于直徑2的平底孔當量缺陷。標準試塊尺寸精度應符合標準的要求，并應經計量部門檢定合格。

2.對比試塊，對比試塊是指用于檢測校準的試塊，對比試塊的外形尺寸應能代表被檢工件的特征，試塊厚度應與被檢工件的厚度相對應。如果涉及到兩種或兩種以上不同厚度部件焊接接頭進行檢測時，試塊的厚度應由其**大厚度來確定。

按超聲波試塊上人工反射體形狀分類

1.       平底孔超聲波試塊：一般平底孔試塊上加工有與探測面平行的平底孔。

2.       橫孔試塊：橫孔試塊上加工有與探測面平行的長橫孔或短橫孔。

3.       槽形試塊：槽形試塊上加工有三角尖槽或矩形槽，如無縫鋼管檢測中所用的試塊，內外圓表面**加工有三角尖槽。

超聲波試塊的要求

超聲波塊材質應均勻，內部雜質少，無影響使用的缺陷。加工容易，不易變形和銹蝕，具有良好的聲學性能，超聲波試塊的平等度，垂直度，光潔度和尺寸精度都要符合一定要求。

超聲波標準試塊要用平爐鎮靜鋼或電爐軟鋼制作，如20號碳鋼，對比試塊材質盡可能與被檢工件相同或相近。超聲波標準試塊探測面有一定的光潔度和尺寸公差要求。

超聲波試塊使用與維護

1.       超聲波試塊應在適當位置編號，以防混淆。

2.       超聲波試塊在使用和搬運過程中應注意保護，防止碰傷或擦傷。

3.       超聲波試塊使用時應注意清除反射體內的油污和銹蝕。常用沾油細布拋光。

4.       注意給超聲波試塊防銹，如用后停放時間較長，要涂防銹劑。

5.       注意防止超聲波試塊變形，火烤，平板試塊盡可能立放防止重壓。
