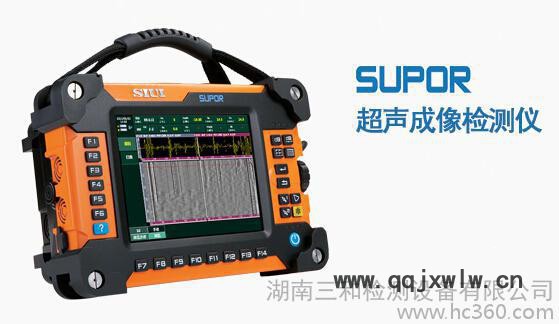

一般技術規格

顯示屏

8.4″TFT 液晶屏，分辨率 800×600，60Hz 刷新率

 尺寸

 310mm×220mm×150mm

重量

6kg（含兩節電池）

操作方式

按鍵、旋鈕、觸摸屏

語言

中/英/俄

單位

mm/inch

電池類型

兩節智能鋰電池

電池容量

7.8Ah（單節）

電池工作時間

≥4小時

適配器外接電源

交流100V～240V 50Hz/60Hz

適配器輸出

直流15V

功率

70VA

數據存儲器

2G內部存儲器

輸入/輸出

USB 接口

2 個

網絡接口

1 個

視頻輸出

VGA 接口

編碼器接口

1 個

報警器接口

1 個

溫度適用范圍

工作溫度

0℃～40℃

存儲溫度

-20℃～60℃

系統

A/D 采樣頻率

200MHz

探頭接口

LEMO 00 接口12個

脈沖發射器

脈沖發生類型

負方波

重復頻率

100Hz～2000Hz

脈沖電壓

最高 500V，最小步進1V

脈沖寬度

10ns～600ns

阻尼

4 檔

接收器

增益

0dB～110dB，步進：0.5/2/6/12

頻帶寬度

0.5MHz～20MHz

檢波方式

正向、負向、全檢波、射頻波

濾波器

16 檔可選

抑制

0%～80%

掃描

掃描類型

A/TOFD

觸發方式

編碼器

掃查長度

最大2m

通道數

2/4/6

校準

探測范圍

0mm～1000mm

材料聲速

500m/s～15000m/s

顯示延遲

0mm～1000 mm

探頭零點

0μs～19.99μs

自動校準

聲速、探頭零點、角度校準

閘門

測試點選擇

峰值/前沿

測量

雙閘門：可測量回波幅度、聲程、水平距離、垂直距離、閘門間距離

閘門起點

全范圍

閘門寬度

全范圍

閘門高度

10～90%

測量

曲線功能

DAC

輔助功能

A 型回波凍結、自動校正、角度測量、峰值記憶、參數輸出、U盤轉存

AWS D1.1/D1.5

報警信號

聲音報警

數據處理

直通波/底波拉直、濾除、對比度調節、增益調節、缺陷長度、高度測量

顯示測量值

8 個位置

數據分析

直通波/底面反射波拉直、直通波/底面反射波濾除、圖像對比度調整、

圖像增益調整、缺陷高度和長度測量

探傷指標

探傷靈敏度余量

≥65dB（2.5Z20N 探頭）

時基線性

≤0.5%

垂直線性

≤3%

衰減器精度

12dB±1dB

動態范圍

≥36dB

遠區分辨力

≥26dB

電噪聲電平

≤10%

可配掃查架

型號

TSB-1-P05、TSB-2-P05、TSC-4-P05、TSC-6-P05、UHTS-X02

編碼器精度

0.5mm

移動方式

手動磁吸

通道數

1/2/4/6
