產品價格￥3600.00元/臺
產品品牌未填
最小起訂≥1 臺
供貨總量2000 臺
發貨期限自買家付款之日起 3 天內發貨
瀏覽次數804
企業旺鋪http://phghmym.com/index.php?homepage=sdhtafjy
更新日期2021-12-09 17:19
會員級別：企業會員
已 繳 納：0.00 元保證金
我的勛章： [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
品牌： |
未填 |
所在地： |
山東 濟寧市 |
起訂： |
≥1 臺 |
供貨總量： |
2000 臺 |
有效期至： |
長期有效 |
材質： |
不銹鋼 |
測量范圍： |
0.4 ~ 10MHz（寬帶）/1 ~ 33 ~ 10MHz（帶通） |
| 材質 | 不銹鋼 |
|---|---|
| 測量范圍 | 0.4 ~ 10MHz（寬帶）/ 1 ~ 3 3 ~ 10MHz（帶通） |
| 測量精度 | 0.1% |
| 電源電壓 | 220V |
| 封裝 | SOP |
| 類型 | 便攜式探傷儀 |
| 名稱 | 超聲波探傷儀 |
| 批號 | 10+ |
| 上市時間 | 2019年夏 |
| 售后服務 | 保修一年 |
| 外形尺寸 | 245 x 152 x 41 mm |
| 揚程 | 75m |
| 用途 | 測工件內部裂縫，夾雜， 氣孔，疏松等多種缺陷，廣范用于機械制造，鋼結構，化工設備，造船，壓力容器等領 |
| 重量 | 950 G |
| 結構型式 | 便攜式 |
| 品牌 | 恒泰 |
| 型號 | HT |
| 加工定制 | 是 |
| 打樣周期 | 3-4天 |

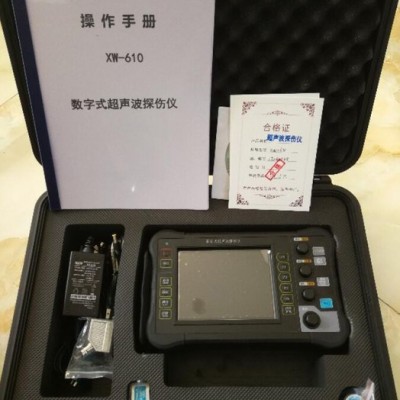

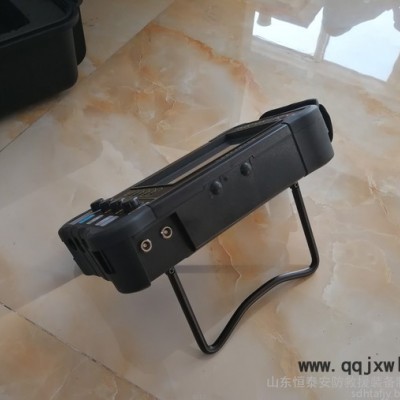

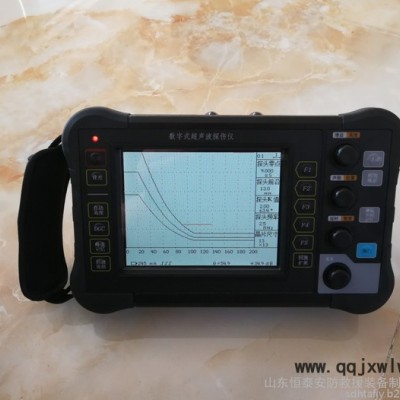

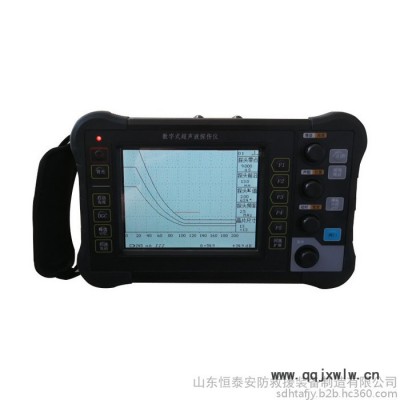

本機是一款高性價比的數字式超聲波探傷儀，它能快速低成本地探測工件內部裂縫，夾雜， 氣孔，疏松等多種缺陷，廣范用于機械制造，鋼結構，化工設備，造船，壓力容器等領域進 行質量控制的有力工具。它較好地解決了有些數字式儀器操作不方便的問題，本機只設一級 主菜單，故不用為了改變一個參數，而要記住主、子菜單之間的關系，而且有一個專用編碼 旋鈕可非常方便地改變菜單號。儀器調好后，在探傷時不需改變菜單號就能改變聲程、增益、延時、移動閘門等功能，因此提高了探傷效率。3 只編碼旋鈕用來調節參數和設定增益、聲程、位移以及改變閘門位置，改變參數非?？旖?，尤如操作傳統探傷儀，使用起來非常方便。儀 器采用普通 5 號 Ni-MH 可充電池 4 節，電池更新費用非常低廉。又主板為單板結構，采用表面安裝元器件和 FPGA 門陣列器件，接插件少，故性能可靠。本機尺寸約為 230x146mm，厚度僅 37mm，重量含電池約 950 克，非常輕巧，價格接近模擬機，使用方法又接近模擬機，非常適合模擬機用戶升級換代或添置數字式超聲波探傷儀用戶。
儀器技術參數
| 材料聲速 | 1000 ~ 9999M/S | |||
| 最大聲程 | 9000mm，滿刻度聲程最小 4mm（鋼，縱波，反射式） | |||
| 頻率范圍 | 0.4 ~ 10MHz（寬帶）/ 1 ~ 3 3 ~ 10MHz（帶通） | |||
| 增益范圍 | 0 ~ 110dB（步長 0.1dB，1dB） | |||
| 延時范圍 | 0 ~ 9000mm | |||
| K 值范圍 | 0.20 ~ 5.00 | |||
| 抑制范圍 | 0 ~ 50% | |||
| 增量 | 0 ~ 20dB | |||
| 補償 | -20 ~ 20dB | |||
| 測長線 | -20 ~ 20dB | |||
| 定量線 | -20 ~ 20dB | |||
| 判廢線 | -20 ~ 20dB | |||
| 垂直線性 | <3% 技檢局實測 1.7% | |||
| 水平線性 | <0.3% 技檢局實測 0% | |||
| 發射電源電壓 | DC 200V | |||
| 發射脈沖寬度 | 負脈沖方波 0.05 ~ 0.6μS 可調（步長 0.01μS） | |||
| 發射脈沖內阻 | 不大于 10Ω | |||
| 發射重復頻率 | 25 ~ 400Hz | 聲程<150 μS 時 | 400/200Hz | FAST/SLOW |
|
| 150 μS <聲程<300 μS 時 | 200/100Hz | FAST/SLOW | |
|
| 300 μS <聲程<600 μS 時 | 100/50HZ | FAST/SLOW | |
|
| 聲程>600 μS 時 | 50/25Hz | FAST/SLOW | |
| 探頭阻尼電阻 | 約 120Ω 固定 | |||
| 放大器輸入 | 增益 0dB，屏幕高度時約 50V 峰值 輸入端噪聲約 50μV 峰值（寬帶）帶寬噪聲約 16nV√Hz 峰值 | |||
| 數字采樣 | 8bit 實時 50MHz，等效 200MHz（硬件實現） | |||
| 顯示方式 | 檢波＋、檢波－、全波 | |||
| 顯示器件 | TFT 工業彩色液晶顯示屏（320x240，5.7 英寸），LED 背光燈 | |||
| 液晶屏刷新頻率 | 50Hz | |||
| 閘門 | 進波門、失波門，可調 | |||
| 動態范圍 | >32dB 技檢局實測 38dB | |||
| 靈敏度余量 | >58dB（與探頭有關）技檢局實測 66dB | |||
| 分辯率 | >26dB（與探頭有關） | |||
| 測厚分辨率 | 0.02mm（厚度小于 650mm 時） | |||
| 電源 | 4 節 5 號 Ni-MH 可充電池 2500mAh 外接電源 DC9 ~ 15V 0.5 ~ 0.3A | |||
| 電池消耗功率 | 約 2W （350mm 聲程、背光強、發射重復頻率 FAST） 約 1.5W（350mm 聲程、背光弱、發射重復頻率 SLOW） | |||
| 電池連續工作時間 | 約 5 小時（350mm 聲程、背光強、發射重復頻率 FAST） 約 6.5 小時（350mm 聲程、背光弱、發射重復頻率 SLOW） | |||
| 儲存環境溫度 | －20℃ ~ ＋70℃ | |||
| 工作環境溫度 | －10℃ ~ ＋50℃ | |||
| 外形尺寸 | 245 x 152 x 41 mm（不包含旋鈕突出部分） | |||
| 質量 | 約 950 克（含電池） | |||
