應用領域
礦井下檢測錨桿（索）的長度、極限錨固（拉拔）力、初始預應（緊）力和軸向工作載荷;
評定礦井錨桿（索）是否達到設計的長度、極限錨固（拉拔）力、預加預應（緊）力等施工質量指標；
測試錨桿（索）運行狀態下所受軸向工作載荷大小及評估錨桿（索）支護圍巖系統的穩定性。
主要特點
無損測試，不破壞錨桿（索）的錨固效果、預應力及工作載荷；
可檢測任何一根錨桿（索）的長度，對錨桿（索）不需另做任何處理；
可測試任何一根錨桿（索）的極限錨固（拉拔）力，對錨桿（索）不需另做任何處理；
可測試任何一根錨桿（索）的預緊力、工作載荷，對錨桿（索）不需另做任何處理；
可長期監測任何一根錨桿（索）的工作載荷的變化，可用來評定錨桿（索）運行狀態下所受載荷狀況及錨桿（索）支護系統的安全性；
測試方便，直接顯示錨桿（索）的長度、極限錨固力、預應（緊）力和工作載荷值；
測試速度快，幾分鐘能完成一根測試；
測試精度高，長度測試精度可達到 95%以上，力的測試精度可達到 92%以上；
設備操作簡便快捷、重復性好，人為影響因素少；
軍工級元器件，6 伏電池供電，性能穩定、可靠性高；
數據傳輸模式：USB 傳輸；
自動生成測試報告。
產品原理
基于彈性波理論的范圍，即錨桿、砂漿和圍巖組成的體系中，從錨桿頂部發射聲頻應力波經桿體向四周傳播，在錨桿與砂漿、砂漿與圍巖的界面發生反射和透射。在錨固體系中，當錨桿、砂漿和圍巖三者之間澆灌密實時，由于波阻抗差異不大，大部分能量透射到圍巖提中。只有小部分能量反射回來；當砂漿澆灌不密實時，在砂漿中出現空穴，在空穴處將出現不同程度的波阻抗界面，表現為在原有的信號中迭加了強度不同的發射信號，根據突變點位置和反射信號強弱**可以確定錨桿錨固質量并進行分析。
錨桿長度的檢測是采用聲頻應力波發射時間，輸入同類型錨桿正常波速參數計算桿長。

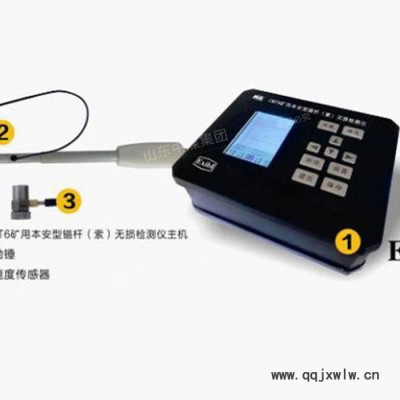

CMT6 礦用本安型錨桿（索）無損檢測儀技術指標
振動信號頻率響應：1 Hz  ～10 kHz；
振動信號讀時精度：1 μs；
振動信號讀頻精度：1 Hz；
振動信號讀時一致性誤差：≤0.5％；
振動信號讀頻一致性誤差：≤0.5％；
瞬態采樣速率：0～100kHz，自動切換；
A/D 轉換器：16 bit；
數據存儲：4 GB 電子硬盤（可存 60 萬條實測數據）；
端口：1 個 USB2.0（僅在地面使用）；
顯示屏：3.5″TFT 彩色液晶顯示屏；
電源：內置 DC 6.0 V 電池；
連續工作時間：8 小時以上；
尺寸：194 ㎜×156 ㎜×62 ㎜（長×寬×高）；
重量：2Kg；
工作溫度：0℃～+40℃。
