電動機功率	詳見說明
電動機轉速	詳見說明
類型	移動式輸送機
外形尺寸	詳見說明
用途	采礦
重量	3838
品牌	華礦
型號	JL-MG(D)
加工定制	是

一、產品簡介：

    1、本儀器采用超聲波無損檢測技術，是錨桿質量檢測的專用儀器，屬于全智能化檢測儀，不僅可以檢測錨桿的長度、錨固的位置、錨固的質量缺陷及大小和位置，而且，可以檢測錨桿錨固的相對密實度。

    2、是目前國內外有用于錨索錨固質量檢測的儀器（西北鐵路科學研究院和重慶交通科學研究院已取得成功應用），以檢測錨索的長度、錨固的位置及間接評價錨固的相對密實度。

    3、儀器的軟件分析功能強大，能智能建立錨桿錨索錨固模型及各種分析參數數據，有各種輔助分析功能，如：濾波、積分、微分、頻譜、小波分析及獨有的反射波自動提取功能（從軍事雷達信息捕作理論上引進過來的分析功能）。

    4、目前正致力于無損檢測錨固力的數據信息提取的研究開發，它可以在現有的檢測信息中提取數據信息來評價錨桿的錨固力。

    5、本儀器檢測技術屬于無損檢測，對檢測錨桿錨索沒有特殊的要求，因此，也可以對錨桿錨索進行長期無損監測，以評價錨桿錨索錨固效應的變化。

    6、測試簡便，任何一個人都能進行測試，直接顯示錨桿錨固力值。

二、應用范圍：

   1、新近安裝錨桿的質量檢測（錨桿長度、灌漿密實度和錨固缺陷位置）；

   2、長期運行錨桿的狀態檢測；

   3、錨固工藝的快速選?。簩Σ煌^固方法錨固的錨桿進行快速測試，可以對比評價其灌漿質量，選錨固工藝。

三、工作原理：

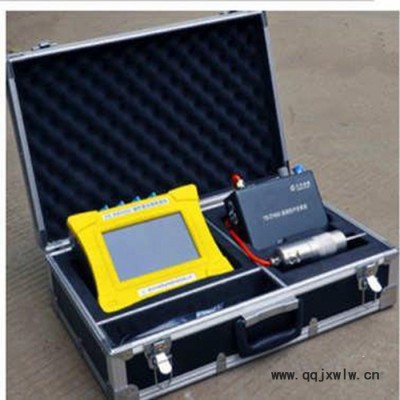

        JL-MG(D)錨桿質量檢測儀由發射震源、檢波器、主機和分析處理軟件組成。發射震源產生的彈性波，沿著錨桿傳播并向錨桿周圍輻射能量，檢波器檢測到反射回波，并由檢測儀對信號進行分析與存儲。反射信號的能量強度和到達時間取決于錨桿周圍或端部的灌漿狀況。通過對信號進行處理和分析，可以確定錨桿長度以及灌漿的整體質量。

四、儀器特色：

1、采樣精度高：儀器AD采樣精度為24位，采樣率為800kHz，長度精度可達到8mm；

2、功耗低，連續工作時間長：儀器工作電壓僅6伏，功耗0.8瓦，電池充電一次可以使用30小時；

3、儲量大：可存儲2.4萬條實測數據；

4、對比性好：采樣重復性好，大屏幕顯示，同時顯示三條曲線；

5、便攜性好：主機尺寸230mm×180mm×65mm，×2.0kg，可單人工作；

6、界面美觀完好：儀器中文界面，輸入簡單快捷；

7、分析軟件功能強大：能智能建立錨桿錨固模型及相應分析參數，有多種輔助分析功能，如：數 字濾波、頻譜分析、積分、微分及相位分析和反射波自動提取功能（依據軍事雷達信息捕作理論）；

8、直接將檢測結果導入到EXCEL數表，打印檢測結果圖表；

結果報告輸出模式和內容可根據需要定制，靈活方便。

五、技術參數：

1. 可測錨桿長度：1m～18m； 2. 幅值測量級線性：±0.3dB/6dB； 3. 聲時長度不確定度：＜1.0%(錨桿長度大于1m)； 4. 固態電子盤容量：4G； 5. A/D采樣精度24位，浮點放大，采樣率1000kHz； 6. 液晶顯示：8寸全反，顯示精度640×480象素； 7. 光電旋鈕操作控制； 8. 電池容量：充電4小時，可連續工作30小時，帶背光工作6小時；

激發震源：可配沖擊震源、大功率超磁聲波發射震源和手錘等；
