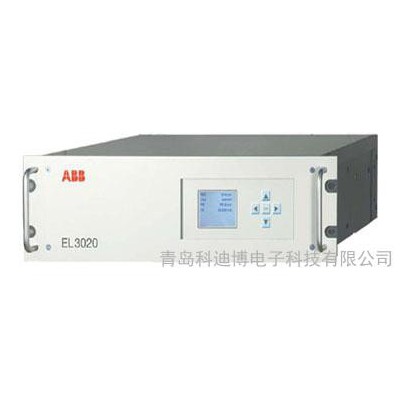

紅外線氣體分析儀

一、技術特點：

1、可連續測量SO2、NOX、CO、CO2、CH4、O2、C2H4、C3H8、TCH、等氣體濃度。

2、可同時分析多個組份。

3、多路4-20mA模擬輸出及繼電器接點輸出。

4、自動標定、故障自診斷、數字通訊功能。

5、精度高、穩定性好。

6、菜單式操作，中英文液晶顯示。

7、ppm或mg/m3可以轉換。

8、極短的預熱時間：5分鐘

9、儀器操作簡單、快速設定和運行方便。

10 、使用空氣自動標定儀器零點（<5% CO2必須用N2標定零點）

二、技術參數：

測量范圍：

SO2  0—500ppm至0—2500ppm     CH4  0—500ppm至0—20%

NOX  0—250ppm至0—500ppm      O2   0— 5 %至0—25%

CO  0—1000ppm至0—100%        CO2  0—1000ppm至0—100%

1、每種被測量組分可設2個量程，量程手動切換或自動切換可選，最大兩成比1：10

2、預熱時間    5分鐘

3、重復性      ≤1%

4、線性誤差    ≤1%  FS

5、相應時間     < 5秒

6、穩定性  零點漂移  ≤1%   FS/周     量程漂移  ≤1%   FS/周

7、環境溫度影響環境溫度每變化10℃，零點和量程變化≤2%

8、氧氣測量技術數據：測量范圍  0— 5 %，0—25%

9、重復性        ≤0.05%

10、相應時間 T90 ≤ 10 S

11、模擬輸出 4-20mA （最多四個）

12、氣體流量 1.2 – 1.5 L/min

13、電源 AC220V±10%  50±0.5Hz  150VA

U23氣體分析儀    西門子U23分析儀  西門子氣體分析儀    U23分析儀

7MB2337-0NW00-3PV1  7MB2337-0NB00-3PT1  7MB2337-0NH00-3PH1   7MB2337-0NG00-3PG1    7MB2335-0PG00-3AA1     7MB2337-0NW00-3PT1

氣體分析儀

C79000-B5276-C216-01

18

  ３．１  應用

ULTRAMAT 23

氣體分析儀一次能夠測量四種氣

體組分：最多可測量三種紅外敏感氣體，例如：

CO

、

CO

2

、

 NO

、

 SO

2

、

CH

4

、

R22

（氟里昂

CHCIF

2

）以及采用電化學氧氣測量單元測量

O

2

。

ULTRAMAT 23

（基本類型）可：

?

測量一種紅外氣體組分帶（或不帶）氧氣測量

?

測量二種紅外氣體組分帶（或不帶）氧氣測量

?

測量三種紅外氣體組分帶（或不帶）氧氣測量

特殊應用

配置有兩個

IR

組分且不帶泵的

ULTRAMAT  23

氣體分析儀（帶或不帶有氧氣測量）可配兩個獨立

的氣路。這樣，它就可以同時測量兩個采樣點，這

種測量方法可用來例如：測量

NOx

轉化爐轉化前

后的

NOx

含量。

ULTRAMAT 23

氣體分析儀可應用于煙氣排放監

測系統以及過程與安全監測。

通過

Ｔü

Ｖ

認證的

ULTRAMAT 23

氣體分析儀可按

照

１３．ＢｌｍＳｃｈＶ

與

ＴＡ Ｌｕｆｔ

中的要求測量

CO

、

NO

、

 SO

2

和

O

2

。

通過

Ｔü

Ｖ

認證的最小容許量程：

?

 單組分和雙組分分析儀

- CO

：

0

～

150mg/m

3

- NO

：

0

～

250mg/m

3

- SO

2

：

0

～

400mg/m

3

?

三組分分析儀

- CO

：

0

～

150mg/m

3

- NO

：

0

～

250mg/m

3

- SO

2

：

0

～

400mg/m

3

比上述量程大的所有量程也都是容許的。

ULTRAMAT 23

氣體分析儀適用于無潛在爆炸危

險的環境中。

應用實例

?

小型燃燒系統的操作優化

?

對于使用所有類型燃料（油，氣體和煤）的燃燒

系統，監測它們的廢氣排放濃度；也可監控?zé)岱贌?/p>

廠的

運行檢測

?

監測室內空氣

?

監測水果儲藏室，溫室，地窖及倉庫的空氣狀況

?

監控過程控制各功能

?

在鋼的熱處理過程中，檢測環境狀況

特殊特性

?

穩固的

19“

鋼板機殼，可安裝于

鉸鏈?zhǔn)娇蚣苌匣?/p>

者滑軌上。可選：帶有把手、凝液罐和粗過濾器的

便攜式分析儀

?

基于

NAMUR

推薦的操作

?

可對分析以進行簡單快速地編程和調試

?

由于使用了環境空氣（對于不帶氧傳感器，也可

以用

N

2

）進行自動標定，所以分析儀實際可做到免

維護，且在自標定過程中，零點和線性度也都得到

標定。

?

根據實際應用，每

6

～

12

個月才需用標定氣標定一

次

?

大屏幕且?guī)в斜彻鉄舻?/p>

LCD

顯示測量值；通過菜

單操作實現編程輸入、功能測試和標定

?

在規定的范圍內，每種組分可有兩個量程；

所有量程都是線性的。

自動切換量程帶有量程識別功能

?

自動校正大氣壓力的波動

?

氣體流量監測；當流量

<1L/min

發出低流量報警信

號

?

維護請求報警

?

可為每種組分的上下限報警任意設置上下限

?

用于開啟

/

停止樣氣泵、觸發自標定和讓幾個設備

同步的三個二進制輸入

?

用于故障、維護請求、維護切換、設置極限、量

程識別以及外部電磁閥的八個繼電器輸出可自由配

置

?

四個電氣隔離的模擬量輸入

 RS 485

為基本配置

可選：

RS232

轉換器

?

通過

PROFIBUS-DP/PA

接口接入網絡

?

作為服務和維護工具的

SIPROM GA

軟件

?

八個附加的繼電器輸出（可選）

?

八個附加的二進制輸出（可選）
