退火爐采用的氣體燃料一般為煉焦?fàn)t、高爐、轉爐的副產品煤氣，煤氣中的主要可燃成分有CO、H2、CH4，與空氣混合在爐內進行正常完全燃燒時，空氣量略高于理論配比，產生的煙氣成分含有CO2、H2O、N2及少量富余的自由O2。其中N2為惰性氣體，不會對鋼造成氧化；自由O2有極強的氧化性，只要存在就會使鋼氧化；CO2、H2O也為氧化性氣體，也會使鋼在高溫下氧化，但該氧化反應是可逆的，如果爐內煙氣中含有足夠濃度的還原性氣體CO、H2可阻止鋼的氧化反應，化學反應式見式（1）和式（2）。

因此，使燃料爐內形成無氧化氣氛的目的就是消除煙氣中的自由氧、使煙氣中氧化性氣體與還原性氣體的比例即PCO2／PCO、PH2O／PH2的比值在合理范圍值內（見圖1）。對于無氧化爐內帶鋼溫度在700℃以下時，只有控制PCO2／PCO < 0.7，PH2O／PH2 < 0.45，帶鋼方能夠處于還原區范圍。

燒嘴工藝參數控制

無氧化段爐內氣氛通過燒嘴工藝參數即空氣系數的控制來保證，空氣系數定義為燒嘴供入的單位煤氣的實際空氣量與完全燃燒的理論空氣量的比例。當調節燒嘴的空氣系數1時，煤氣為不完全燃燒，形成的煙氣成分主要為CO2、H2O、N2及沒有燃盡的可燃成分CO、H2，沒有過剩的自由O2?？諝庀禂?shù)逐漸減小，煙氣對帶鋼的氧化作用逐漸降低，當使煙氣中的PCO2／PCO、PH2O／PH2的比值達到上述的合理數值時，爐內氣氛就沒有氧化作用了，此時空氣系數降到很低，會造成燃料的極大浪費。在實際熱鍍鋅生產中，無氧化段爐內一般控制為弱氧化性氣氛，根據國外經驗無氧化段四個燃燒控制區的燒嘴空氣系數設定為0.92 - 0.98之間時，可以滿足鍍鋅板表面鍍層附著性能。

序號

檢測點

被測組分

典型量程

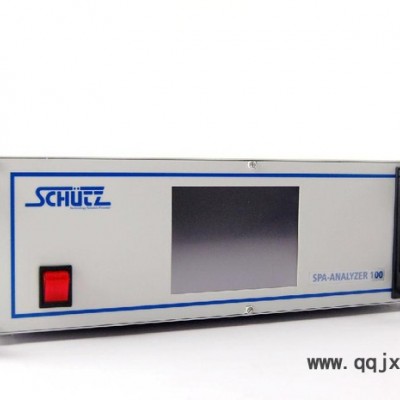

在線分析儀

便攜式分析儀

1

預熱段(PHF)

CO

0 - 10 Vol.-%

S-ANALYZER 200

SHE-NDIR PORT

2

預熱段(PHF)

CO2

0 - 30 Vol.-%

S-ANALYZER 200

SHE-NDIR PORT

3

輻射段(RTF)

H2

0 - 30 Vol.-%

SHE-TCD-ANALYZER

SHE-HYDROGEN PORT

4

輻射段(RTF)

O2

0 - 1000ppm

SHE-OXYGEN-ANALYZER

SHE‐OXYGEN PORT

5

輻射段(RTF)

露點(Dew Point)

-80℃ - 0℃

Vaisala DRYCAP? Dewpoint

6

冷卻段(JCP)

O2

0 - 1000ppm

SHE-OXYGEN-ANALYZER

SHE‐OXYGEN PORT

7

冷卻段(JCP)

露點(Dew Point)

-80℃ - 0℃

Vaisala DRYCAP? Dewpoint

8

氮?dú)浠旌险?/p>

H2

0 - 30 Vol.-%

SHE-TCD-ANALYZER

SHE-HYDROGEN PORT
