簡介

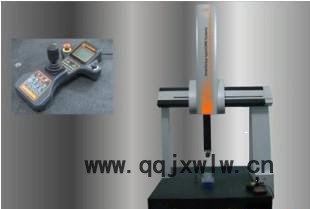

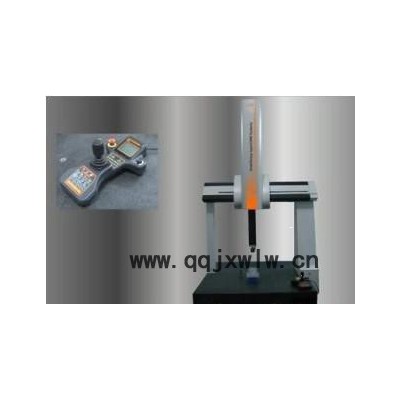

    帶觸發式測頭系統的橋式設計的測量機     所有導軌為高精度的花崗巖氣浮,一邊為橋式驅動     控制器和電腦在一個工作臺的緊湊設計可按     測量范圍選擇2種尺寸
應用領域
    生產領域,來料檢驗和傳統質量保證.
    各種自由曲面零件的測量
    批量和單個零件的測量
    可夾具裝卸自動測量
標準配置
    Y軸導軌和工作臺加工成一體,以保證機器的長期穩定。
    所有軸均采用預緊力環繞分布的空氣軸承。     彈性防震墊。
    結構緊湊的LSN300操縱盒,通過操縱桿控制,有鼠標功能和標識靈敏的功能鍵.操縱桿的方向可以切換。
    高速動態伺服驅動定位和磨擦傳動系統。
    三軸計數控制系統有智能的”前瞻”功能,使運動軌跡**優化。
   人工溫度補償。
   有兩種可調速度選擇模式(調節范圍 0-**)內可通過操縱桿靈敏運動或CNC運動。
測頭系統
   Renishaw PH6,簡易固定式測頭座。
   Renishaw MH20i手動測頭座。
   Renishaw PH10T自動測頭座,2軸可轉動.有720個可重復定位的位置,每7,5°/階。
   TP20 是堅固經濟的觸發式測頭。可選配測針自動更換架。
   TP200 是高精度的觸發式測頭,測針長度可到100mm長?？蛇x配測針自動更換架。
軟件
    Metrosoft CM測量軟件界面友好使用Windows軟件,可測量和評定幾何元素和自由曲面。
    功能強大的圖形化接口,使操作自動化程度大大提高。
    操作界面和報告可以任意在線切換成12種不同的語言。
    圖形化的在線和離線編程功能系統,稱為“Grips”可根據CAD數據生成測量程序。
    測量結果有數字和圖形報告兩種格式。
    工件坐標定位數據庫, 兼容SQL,多用戶和網絡操作系統。
    集成統計功能,頻率分布,趨勢圖,機床性能Cm和Cmk,
    SPC–控制圖,工藝能力Cp和Cpk.并具有QS-Stat接口
    按ISO1101/ASME Y14.5M標準評定的形位公差
    所有12種語言的靈活的菜單文本在線幫助。
