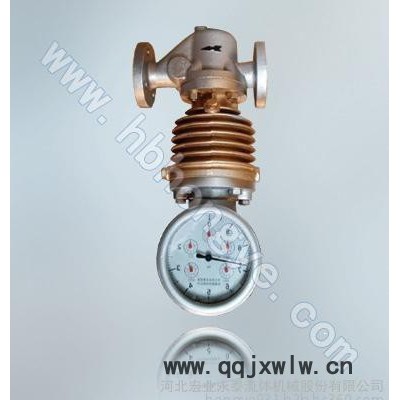

LFX分流旋翼式蒸汽流量計，是測量蒸汽累計質量流量的專用儀表，具有機械式和智能式兩種結構形式；通過指示器表盤（機械式）或液晶顯示屏（智能式）現場顯示**地讀出流過該表的全部蒸汽的質量，也可輸出脈沖信號，同時具有手動壓力補償或自動溫度補償功能。由于該流量計的結構簡單，價位適中，測量范圍寬廣，廣泛石油與石油、化工、紡織、供熱等需要蒸汽流量計的場合。

LFX型系列蒸汽流量計

     LFX系列蒸汽流量計，系現場直讀指示累積式蒸汽流量測量?jī)x表，并可輸出脈沖信號，配二次儀表實現遠傳，廣泛適用于石油、化工、輕工等部門的蒸汽流量計量。

 ◆主要參數

公稱通徑：DN25、50、80、100

使用壓力范圍：0.05－1.6MPa

**高使用溫度：240°C

精度等級：2.5級

補償方式：手動壓力補償

讀數方式：現場直讀式，也可實現遠傳

 ◆流量測量范圍

安裝示意圖     安裝尺寸要求

<1>流量計與管路的連接為法蘭連接。法蘭規格執行GB4216.5-84《管路附件法蘭類型》。

<2>流量計必須安裝在一段水平直管線上，其指示器必須位于管線之下，前后直段管長度不少與示意圖標注的要求。另外蒸汽必須按本體殼上箭頭指示方向流入。

本公司生產的流量?jī)x表，還有有LFX蒸汽流量計、LU渦街流量計、LNV橢圓齒輪流量計、楔型流量計、內繞流流量計、食品流量計、一體化智能節流式流量計七大類幾十種型號。

蒸汽流量計平面圖：

蒸汽流量計安裝示意圖：
