報警輸出	模塊繼電器常開接點輸出，容量5A/30VDC或5A/250VAC
模擬輸出	除撞擊子通道外，其他通道均有4~20mA電流輸出
使用環境	周圍無腐蝕性、無強磁場等場合
儲存溫度	-30~65℃
產品型號	SYZ系列
尺寸	寬160mm×高80mm×深170mm
電源電壓	接受輸入電壓：(90~264)VAC，輸入電壓頻率：(47~63)Hz
工作溫度	-20-65℃
類型	旋轉機械監控儀表
重量	0.5KG
品牌	通帆
加工定制	是

概述

??SYZ系列產品能單獨地測量旋轉機械的各種狀態參數，包括轉速，軸向位移、脹差、軸振、瓦振和撞擊子擊出等參數。SYZ系列儀表采用基于CORTEX-M4的飛思卡爾高性能嵌入式處理器和16位的數字采集芯片，更快、更穩地對信號進行處理及分析。
??SYZ系列儀表產品采用標準的儀表外殼，現場采用盤裝式的安裝方式，可廣泛地應用于電力、冶金、鋼鐵、石化等各個行業。適用于汽輪機、水輪機、發電機、燃?xì)廨啓C(jī)、壓縮機、風機、泵類等旋轉機械的監視和保護。

通用參數及性能

◆ 輸出與接口

??報警輸出：模塊繼電器常開接點輸出，容量5A/30VDC或5A/250VAC
??模擬輸出：除撞擊子通道外，其他通道均有4~20mA電流輸出

◆ 環境溫度

??使用環境：周圍無腐蝕性、無強磁場等場合；

??使用溫度：-20~65℃；

??儲存溫度：-30~65℃；

??相對濕度：20~90%(無冷凝)

◆ 電磁兼容

??GB/T 17626.3 電磁兼容 試驗和測量技術 射頻電磁場輻射抗擾度試驗

??GB/T 17626.4-2008電磁兼容 試驗和測量技術 電快速瞬變脈沖群抗擾度試驗

??GB/T 17626.5-2008電磁兼容 試驗和測量技術 浪涌(沖擊)抗擾度試驗

??GB/T 17626.8-2008電磁兼容 試驗和測量技術 工頻磁場抗擾度試驗

??GB/T 17626.11-2008電磁兼容 試驗和測量技術 電壓暫降、短時中斷和電壓變化的抗擾度試驗

◆ 按鍵

??儀表面板上設置了五個按鍵，用于設置參數、切換顯示及復位繼電器狀態等。

◆ 電源

??接受輸入電壓：(90~264)VAC

??輸入電壓頻率：(47~63)Hz

??每個儀表的功耗小于10W

◆ 外形尺寸

??采用標準的盤裝式工業儀表機箱，

??外形尺寸：寬160mm×高80mm×深170mm

??安裝方式：盤裝式

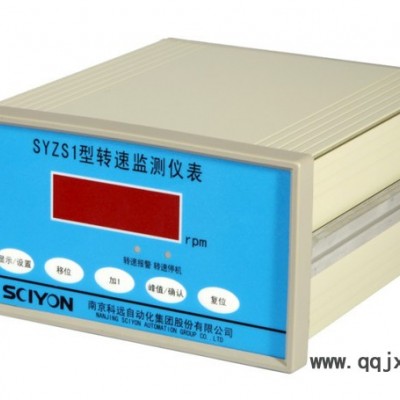

SYZS1型轉速監測儀表產品概述

??SYZS1型轉速儀表能根據被測對象的轉速高低以等精度測頻法對轉速進行測量。用戶可以根據不同的需求，在現場通過按鍵對齒輪數、接入信號類型、報警值等參數進行設置。SYZS1型轉速監測儀表可配接磁阻式傳感器或者電渦流傳感器。本儀表主要用于轉速的監測和報警。

主要功能

??■ 自動保存報警后的峰值

??■ 長期保存設置參數，失電不丟失

??■ 通過設置實測軸和被測軸的轉速比系數，自動計算被測軸轉速值

??■ 繼電器的延時時間可配置，并可以設置是否保持動作狀態

??■ 上電30秒內鎖定繼電器報警功能

??■ 傳感器斷線檢測

技術參數

??■ 輸入信號：磁阻轉速傳感器信號或者電渦流傳感器信號；

??■ 顯示方式：4位0.5英寸紅色LED數字顯示；

??■ 測量范圍：0.25~15000轉/分；測量精度：0.01%±1rpm；

??■ 測速齒輪：設定范圍1~250齒，默認60齒；

??■ 傳動系數：實測軸范圍1~250齒，被測軸范圍1~250齒；默認均為60齒

??■ 電流輸出：對應量程線性輸出4~20 mA；

??■準確度：滿量程的±1.0%；最大負載：500Ω；

??■ 報警設定：上限2級，并在滿量程范圍內任意設定；

??■ 報警輸出：LED指示燈，繼電器常開接點閉合輸出，容量5A/DC30V， 5A/ AC250V，繼電器延時可配置，默認3s；



SYZS2型撞擊子監測儀表產品概述

??SYZS2型撞擊子監測儀表利用非接觸磁感應測量原理測量旋轉機械的轉速和撞擊子狀態，平時用于連續監視和測量旋轉機械裝置的轉速。當旋轉機械的速度超過一定值時，儀表監測撞擊子是否已經擊出，同時能夠記錄撞擊子擊出瞬間的轉速值并保存在存儲設備中。SYZS2型需要配接三個傳感器，一個磁阻式傳感器或者一個電渦流傳感器用于測量轉速，另外兩個PNP型接近開關用于監測撞擊子是否擊出。

主要功能

??■ 轉速信號可以接收磁阻式傳感器和電渦流式傳感器信號
??■ 自動記錄并保存撞擊子擊出時的轉速值
??■ 通過按鍵可以設置轉速報警、電流輸出對應量程、繼電器延時等參數，保存設定參數，失電不丟失
??■ 一鍵查看轉速峰值和撞擊子擊出時轉速
??■ 上電30秒內鎖定繼電器輸出，

技術參數

??■ 輸入信號：轉速信號接收磁阻式傳感器信號或者電渦流傳感器信號，撞擊子接收PNP型接近開關傳感器信號；

??■ 顯示方式：4位0.5英寸紅色LED數字顯示；

??■ 測量范圍：0.25~15000轉/分；測量精度：0.01%±1rpm；

??■ 測速齒輪：設定范圍1~250齒，默認60齒；

??■ 傳動系數：實測軸范圍1~250齒，被測軸范圍1~250齒；默認60齒

??■ 電流輸出：對應量程線性輸出4~20 mA；

??■準確度：滿量程的±1.0%；最大負載：500Ω；

??■ 報警設定：上限2級，并在滿量程范圍內任意設定；

??■ 報警輸出：LED指示燈，繼電器常開接點閉合輸出，容量5A/DC30V， 5A/ AC250V，繼電器延時可配置，默認3s；

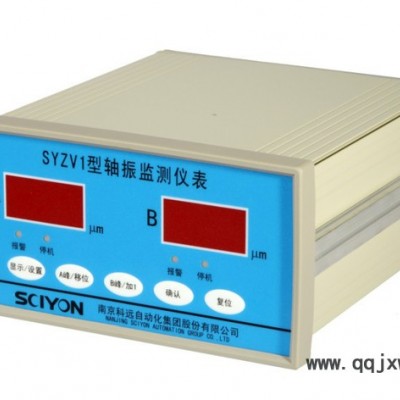

SYZV1型軸振監測儀表產品概述

??SYZV1型軸振動監測保護儀表是監視旋轉機械轉子的軸的徑向振動，該型號儀表可以同時接收兩路軸振信號。

主要功能

??■ 輸入電源保護功能

?■ 通過按鍵可以設置超限報警、電流輸出對應量程、繼電器延時等參數

??■ 設定后的參數失電不丟失

??■ 傳感器斷線檢測

??■ 上電30秒內鎖定繼電器輸出，信號異常后自動旁路

技術參數

??■ 輸入信號：電渦流傳感器電壓信號

??■ 顯示方式：3位0.5英寸紅色LED數字顯示，分辨率1μm；

??■ 測量范圍： 0～500μm，測量振動峰峰值；測量精度：±0.5％；

??■ 電流輸出：對應量程線性輸出4~20 mA；

??■準確度：滿量程的±1.0%；最大負載：500Ω；

??■ 報警設定：上限2級，并在滿量程范圍內任意設定；

??■ 報警輸出：LED指示燈，繼電器常開接點閉合輸出，容量5A/DC30V， 5A/ AC250V，繼電器延時可配置，默認3s；

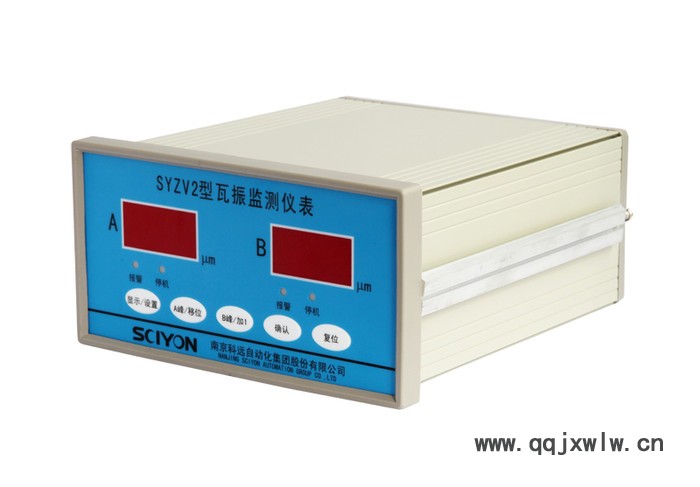

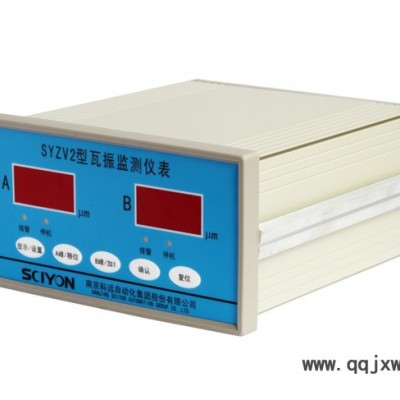

SYZV2型瓦振監測儀表產品概述

??SYZV2型瓦振動監測保護儀表是監視旋轉機械軸承的絕對振動幅度，該型號儀表配接SYMT系列振動速度傳感器，可以同時接收兩路瓦振信號。

主要功能

??■ 輸入電源保護功能

??■ 通過按鍵可以設置超限報警、電流輸出對應量程、繼電器延時等參數

??■ 設定后的參數失電不丟失

??■ 上電30秒內鎖定繼電器輸出，信號異常后自動旁路

技術參數

??■ 輸入信號：磁電式速度傳感器

??■ 顯示方式：3位0.5英寸紅色LED數字顯示，分辨率1μm；

??■ 測量范圍：0～500μm，測量振動峰峰值；測量精度：±0.5％；

??■ 電流輸出：對應量程線性輸出4~20 mA；

??■準確度：滿量程的±1.0%；最大負載：500Ω；

??■ 報警設定：上限2級，并在滿量程范圍內任意設定；

??■ 報警輸出：LED指示燈，繼電器常開接點閉合輸出，容量5A/DC30V， 5A/ AC250V，繼電器延時可配置，默認3s；



SYZP1型軸向位移/脹差監測儀表產品概述

??SYZP1型軸向位移/脹差監測保護儀表是監視旋轉機械內部轉子相對于固定位置的位移變化量，該型號儀表可以同時接收兩路電渦流傳感器信號。

主要功能

??■ 輸入電源保護功能

??■ 通過按鍵可以設置超限報警、電流輸出對應量程、繼電器延時等參數

??■ 設定后的參數失電不丟失

??■ 上電30秒內鎖定繼電器輸出，信號異常后自動旁路

??■ 零位校正功能，保證機械零位和儀表零位一致

??■ 傳感器斷線檢測

技術參數

??■ 輸入信號：電渦流傳感器電壓信號

??■ 顯示方式：帶符號3位0.5英寸紅色LED數字顯示，分辨率0.01mm；

??■ 測量范圍：最大±10mm；測量精度：±0.5％；

??■ 電流輸出：對應量程線性輸出4~20 mA；

??■準確度：滿量程的±1.0%；最大負載：500Ω；

??■ 報警設定：上限2級，并在滿量程范圍內任意設定；

??■ 報警輸出：LED指示燈，繼電器常開接點閉合輸出，容量5A/DC30V， 5A/ AC250V，繼電器延時可配置，默認3s；



SYZE1型偏心監測儀表產品概述

??SYZE1型偏心監測儀表為單通道偏心測量監測儀表。該儀表是監視旋轉機械內部轉子在啟停過程中的繞度（偏心），該型號儀表可以同時接收兩路電渦流傳感器信號，一路接受鍵相信號，一路接受測量轉子的偏心信號。

主要功能

??■ 輸入電源保護功能

??■ 通過按鍵可以設置超限報警、電流輸出對應量程、繼電器延時等參數

??■ 設定后的參數失電不丟失

??■ 上電30秒內鎖定繼電器輸出，信號異常后自動旁路

??■ 零位校正功能，保證機械零位和儀表零位一致

??■ 傳感器斷線檢測

技術參數

??■ 輸入信號：電渦流傳感器電壓信號

??■ 顯示方式：帶符號4位0.5英寸紅色LED數字顯示，分辨率1μm；

??■ 測量范圍：0～1000μm；測量精度：±1.0％；

??■ 電流輸出：對應量程線性輸出4~20 mA；

??■準確度：滿量程的±1.0%；最大負載：500Ω；

??■ 報警設定：上限2級，并在滿量程范圍內任意設定；

??■ 報警輸出：LED指示燈，繼電器常開接點閉合輸出，容量5A/D



C30V， 5A/ AC250V，繼電器延時可配置，默認3s；
