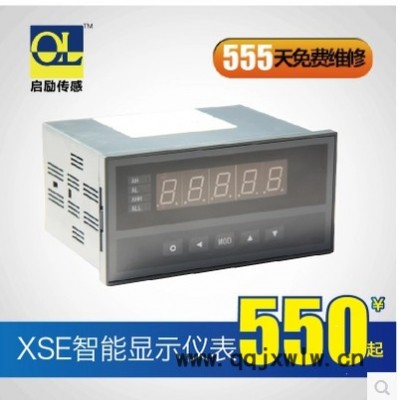

概述

增強型單輸入通道數字式智能儀表與各類模擬量輸出的傳感器、變送器配合，完成溫度、壓力、流量、液位、成分以及力和位移等物理量的測量、變換、顯示、傳送、記錄和控制。

4 誤差小于0.05%F.S，并具備調校、數字濾波功能，可幫助減小傳感器、變送器的誤差，有效提高系統的測量、控制精度

4 適用于電壓、電流、熱電阻、熱電偶、mV、電位器等信號類型

4 最多可達4點報警輸出，可選擇10種報警方式，報警靈敏度獨立設定。具備延時報警功能，有效防止干擾等原因造成誤報

4 變送輸出可將測量、變換后的顯示值以標準電流、電壓形式輸出供其它設備使用

4 全透明、高速、高效的網絡化通信接口，實現計算機與儀表間完全的數據傳送和控制。獨有的控制權轉移功能使計算機可以直接控制儀表的報警輸出和變送輸出。讀取一次測量數據的時間小于10ms
提供測試軟件，組態軟件和應用軟件技術支持

4 具備帶硬件時鐘的打印接口和打印單元，實現手動、定時、報警打印功能，如果選配智能打印單元，可實現多臺儀表共用一臺打印機

4 多種外形尺寸和面板形式，數碼管顯示，液晶顯示，光柱顯示可以靈活選擇

4 對于非線性信號，并且在訂貨時不能確定其數據，需要在標定時進行修正的情況，可利用儀表的15段折線功能

4 1″~ 12″大屏顯示

增強型單輸入通道數字式智能儀表采用單片機嵌入式組合設計，硬件擴充性強，軟件平臺靈活，可以擴展開關量輸入、定時、程序順序控制等，不局限于標準功能。可按實際需要組合，以實現最佳性能。有些常用非標準功能見11章。

產品說明

2、型號規格

ooo / o — o o o T o A o B o S o V o o o

4 ★表示產品系列號

4 1：外形尺寸

A：橫式160×80×125   B：96×96×112（W×H×L）

C：橫式96×48×112

4 2：面板形式    H：橫式          F：方形

4 3：顯示方式：

1：測量值（綠色）

2：測量值（綠色）+ 設定值（紅色）     限A型儀表

4 4：輸入信號

E：熱電偶    R：熱電阻或電阻  I： 直流電流

V：直流電壓  M：mV信號      W：電位器

4 5：報警點數量
T0：無報警  T1~T4：1~4點報警  C型儀表限制為3點

4 6：變送輸出

A0：無輸出

A1：電流輸出（4~20）mA、（0~10）mA或（0~20）mA

A2：電壓輸出（0~5）V、（1~5）V

A3：電壓輸出（0~10）V

A4：其它輸出

4 7：外供電源

B0：無外供電源  B1：外供24V DC  B2：外供12V DC

B3：外供精密電壓源  B4：外供精密恒流源  B5：其它

4 8：通信接口
S0：無通信接口  S1：RS 232接口  S2：RS 485接口

4 9：儀表電源
V0：85V~265V AC  V1：10V~36V DC

4 10：打印功能：

P：帶打印功能，不帶可省略（限A、B型儀表）

P1：帶一體化打印機（限A、B型儀表）

4 11：N表示非標功能。儀表某部分功能已按訂貨要求變更

3、技術規格

3.1 基本技術規格

4 電    源：85V~265V AC，功耗小于7VA；

  10V~36V DC，功耗小于5VA；
其它電源規格以隨機說明書為準

4 工作環境：0℃~50℃，濕度低于90%R.H
          寬溫范圍的儀表需在訂貨時注明

4 顯示范圍：-19999~45000，小數點位置可設定

4 顯示顏色：測量值綠色，設定值紅色，或按定貨要求

4 顯示分辨力：1/45000

4 輸入信號類型：電壓、電流、熱電阻、熱電偶、mV、電位器
              6種，其中
電  壓：1V~5V DC，0V~5V DC  可通過設定選擇
電  流：4mA~20mA，0mA~10mA，0mA~20mA可通過設定選擇
熱電阻：Pt100，Cu100，Cu50，BA1，BA2，G53
        可通過設定選擇，測溫范圍不超過400℃
熱電偶：K，S，R，B，N，E，J，T可通過設定選擇
其它輸入信號或分度號需在訂貨時注明

4 基本誤差：小于±0.05%F.S

4 測量分辨力：1/60000，16位A/D轉換器

4 測量控制周期：0.2秒

3.2選配件技術規格

4 報警輸出

— 10種報警方式，通過設定選擇。延時報警功能

— 繼電器輸出：觸點容量220V AC，3A

— OC門輸出（訂貨時注明）：電壓小于30V，電流小于50mA

4 變送輸出

— 光電隔離

— 4mA~20mA，0mA~10mA，0mA~20mA直流電流輸出，通過設定選擇。負載能力大于600Ω

— 1V~5V，0V~5V，0V~10V直流電壓輸出，需訂貨時注明

— 輸出分辨力：1/3000（內部分辨力1/4000），

誤差小于±0.2% F.S

4 通信接口

— 光電隔離

— RS232、RS485標準，在訂貨時注明

— 儀表地址0~99可設定

— 通信速率2400、4800、9600、19200通過設定選擇，低于2400的速率需在訂貨時注明

— 儀表收到計算機命令到發出相應數據的回答延遲：
以“#”為定界符的命令，回答延遲小于500μs；其它命令的回答延遲小于100ms

— 配套測試軟件，提供組態軟件和應用軟件技術支持

4 打印接口及打印單元

— 內置硬件時鐘，停電不影響走時，自動調整閏年，大、小月

— 手動，手動 + 定時，手動 + 定時 + 報警三種打印方式通過設置選擇

— 打印內容：時間（年、月、日、時、分），報警狀態，測量值，工程量單位

— 1臺打印單元只能接1臺儀表，需要1臺打印單元配接多臺儀表時，需選用智能打印單元

— 打印單元為16列字符型微型打印機，供電方式與儀表相同，特殊的打印要求可在訂貨時注明

4 外供電源

— 普通電源：用于給變送器供電，輸出值與標稱值的誤差小
          于±5%，負載能力大于50mA

— 精密電源：用于給壓力、荷重等傳感器供電，輸出值與標
          稱值的誤差小于0.2%，負載能力大于40mA

— 24V DC，12V DC，5V DC或其它規格，需在訂貨時注明
