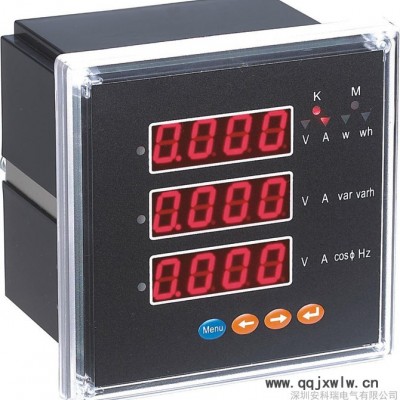

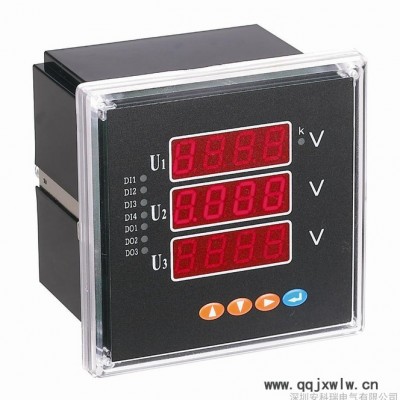

多功能電力儀表概述：

產品特點

測量：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電能、無功電能顯示：LED數碼管顯示或STN白屏、高品質、高清晰LCD液晶屏顯示通訊：RS485通訊，MODBUS-RTU協議輸出：2路電能脈沖輸出（脈沖常數8000imp/kwh）

擴展：可直接從電流、電壓互感器輸入信號，現場可編程設置輸入?yún)?shù)變

用途：可用于不同開關柜，進線、母線以及重要配出回路

技術參數：

接線圖：

(a) 電壓輸入：輸入電壓不要高于產品的額定輸入電壓(100V或400V)，否則應考慮使用PT，為了便于維護建議使用接線排。

(b) 電流輸入：標準額定輸入電流為5A，大于5A的情況應使用外部CT。如果用的CT上連有其它儀表，接線應采用串接方式，去除產品的電流輸入連線之前，一定要先斷開CT一次回路或都短接二次回路，為便于維護建議使用接線排。

(c)  要確保輸入電壓、電流相對應，相序一致，方向一致；否則會出現數值和符號錯誤！(功率和電能)。

(d)儀表可以工作在三相四線方式或者三相三線方式，用戶應根據現場使用情況選擇相應的接線方式。一般在沒有中性線的情況下使用三相三線方式，在有中性線的情況下使用三相四線方式，三相三線可以只安裝2個CT(A和C相)，三相四線需要安裝三個CT。

    注意：儀表內可設置兩種線方式，實際接線方式和表內設置方式必須一致，否則儀表的測量數據不準確。具體接線方式、脈沖常數等技術參數發產品隨機接線圖為準。

訂貨示例

訂貨時，請詳細寫明所需型號、輸入信號變比，輸出要求以及擴展功能模塊等相關內容

例1：型號：TD184E-2S4          例2：型號：TD184E-2S4

輸入：10kV/100V 200A/5A               輸入：AC380V 300A/5A

電力網絡：三相三線                    電力網絡：三相四線

輸出：兩路脈沖                        輸出：兩路脈沖

通訊：RS485/MODBUS-RTU                通訊：RS485/MODBUS-RTU

 （未作說明則按默認設置出廠）
