控制模式	智能溫度控制調節器
產地	江蘇
測量精度	1.0-4.0
顯示方式	數字顯示
結構型式	盤裝
品牌	蘇州貝特
型號	KTR550-B
加工定制	是

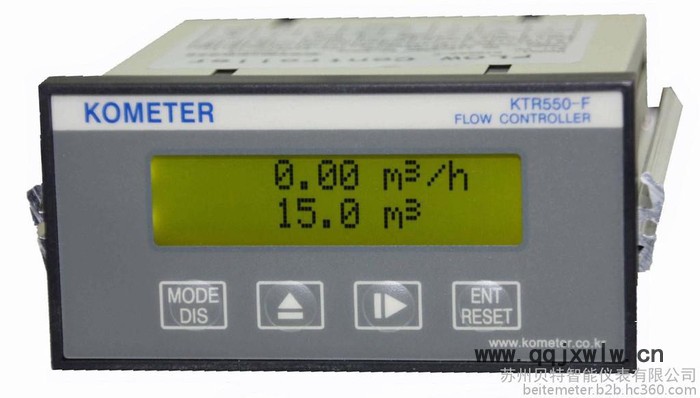

1.1產品特點

1、KTR550-B型批量控制器接收流量計來的脈沖信號，通過帶背光的2X16位字符型液晶顯示器，可以顯示瞬時流量、批量設置值及累計總量等信息，顯示效果清晰直觀。

3、除選擇線圈毫伏信號輸入外，儀表帶（12VDC/100m A）輔助電源輸出，電源帶短路保護功能。

2、通過后置撥碼開關設置組合，可以兼容電壓脈沖、電流脈沖、OC門、干簧管、高阻線圈、低阻線圈、NAMUR防爆接近開關等信號的輸入，能與大部分儀表及傳感器配套使用，應用范圍相當寬廣。內置兩路可編程控制的繼電器，可與電磁閥連接，組成批量控制系統。

4、通過面板按鍵可以非常方便的設置各種參數。

5、通過外接控制開關，可以遠程進行批量控制的操作。

6、提供批量完成信號輸出功能（EOB），輸出延時時間可調。便于與上位機協調工作。

7、大小閥控制，定量更精確。

8、可以對繼電器、電磁閥的磁滯進行修正，提高定量精度。

9、完善的診斷功能，使儀表更易使用和維護。

10、儀表帶斷電保護功能，無需后備電源，數據保存大于10年。

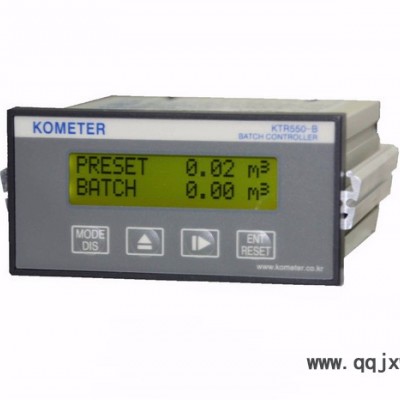

KTR550-B型批量控制器是一種以單片機為基礎的，帶字符顯示的流量批量控制儀表，其信號輸入端可與多種流量變送器、傳感器配合，其輸出接點可與電磁閥配合，組成批量控制系統。通過面板上的操作鍵可方便地設置定量值和提前量值，與大小閥的控制動作相配合，可實現精確定量，廣泛用于液體的定量發料、裝車、裝桶和生產過程中的配料等。儀表的外接開關端子，可用于連接現場按鈕和條件停車開關。內置繼電器觸點輸出除了可與電磁閥連接外，也可用于閥泵聯動。

1.2主要技術參數：

累積流量值基本誤差：±1digit（末位一個字表示的量值）

瞬時流量示值基本誤差：± 0.2% R

安裝方式：盤裝式

顯示：兩行16個字符液晶顯示，帶LED背光

供電電壓：100-220VAC

工作溫度：0-60℃

儲存溫度：-20-70℃

外形尺寸：96（長）X48（寬）X120（高）

開孔尺寸：92（長）X44（寬）

信號輸入范圍：0-5000Hz

信號類型：電壓脈沖、電流脈沖、OC門、干簧管、高阻線圈、低阻線圈、NAMUR防爆接近開關

流量系數范圍：0.0100-9999999.9999（每單位流量的脈沖數）

繼電器觸點容量：1200VA/150W（阻性負載），375VA/80W（感性負載）

繼電器觸點控制電壓范圍：250VAC/30VDC

繼電器最大觸點電流：5A

批量開始完成信號輸出：集電極開路輸出（OC門）最大電流<50m A

二、安裝使用

2.1供電電壓

       本儀表采用儀表專用寬電壓開關電源(電源范圍110-220VAC)，適合所有國家和地區的電壓規格。由于本電源是專為儀器儀表設計，電磁兼容性極佳，并且有完善的過壓、過流保護。

2.2選擇輸入信號類型

根據流量計輸出信號的不同，需要將儀表背部的8位撥碼開關設置在相應的位置。具體設置如下：

信號類型	端子號		撥碼開關位置
	+	-	1	2	3	4	5	6	7	8
1、集電極開路輸出(OC門)	7	6	OFF	OFF	OFF	OFF	ON	OFF	OFF	ON
2、電壓脈沖（最小7Vp-p）	7	6	OFF	OFF	OFF	OFF	OFF	OFF	OFF	ON
3、干簧管	7	6	OFF	OFF	OFF	ON	ON	OFF	OFF	ON
4、高阻線圈（最小30m Vp-p）	7	6	OFF	OFF	OFF	OFF	OFF	ON	OFF	OFF
5、低阻線圈（最小30m Vp-p）	7	6	OFF	ON	OFF	OFF	OFF	ON	OFF	OFF
6、電流脈沖	8	7	ON	OFF	OFF	OFF	OFF	OFF	OFF	ON
7、NAMUR接近開關	8	7	OFF	OFF	ON	OFF	OFF	OFF	ON	ON

信號選擇說明：

注1：適合連接OC門輸出以及沒有干擾的干簧管信號輸出的流量計。

注2：適合連接電壓脈沖輸出功能的流量計。

注3：當輸入的干簧管信號有干擾或者有震顫時，才采用此設置。

注4&5：適合線圈信號輸出的流量計，根據線圈阻抗的不同，在4和5之間選擇。

注6：適合連接帶電流脈沖輸出的流量計，電壓范圍需要在12-24VDC之間。

注7：當連接NAMUR接近開關時，接近開關的供電電壓為8.2VDC，這個規格的控制器，需定制。

2.3信號輸入接線圖：

1、集電極開路輸出（OC門）                      2、電壓脈沖

3、干簧管                                                                 4、線圈

5、電流脈沖                                      6、NAMUR接近開關



2.4外接批量控制開關

通過外接三個開關，可以通過開關進行批量控制器的遠程操作，外接三個鍵分別為：復位鍵、開始鍵和停止鍵。接線如下圖：

2.5輸出端子定義

2.5.1批量完成信號輸出（EOB）

批量完成信號輸出也為OC門類型(批量結束時導通)，輸出電流小于50m A，由于是OC門輸出，如果極性接錯，電路將不能正常工作。接線圖如下：

2.5.2繼電器控制輸出如圖：

兩個輸出繼電器，可以控制兩個外部設備，我們建議連接外部大功率繼電器或固態繼電器來驅動設備。

三、儀表調試操作

3.1根據流量計的流量范圍設置批量控制器的K-Factor值

K-Factor值通過以下公式計算：

式中：

       Frequency：流量計滿量程時的頻率

       Rate：流量計滿量程的流量值

       Time base：時間基準：秒為1；分為：60；小時為3600；天為86400

3.2顯示信息

       液晶屏默認情況下，上排顯示批量體積預置量，下排顯示當前批量值。批量開始此數字會根據設置不同，遞增或遞減顯示。

按     鍵可顯示當前瞬時流量、累計總量等參數。

按      鍵開始批量控制開始，液晶下排顯示RUN。

按     鍵批量控制停止，液晶下排顯示STOP。

按   鍵可以重設批量值。此操作必須在批量控制停止時，才能復位。

清除累計總量(ACC RESET)必須進入編程菜單才可操作。詳見參數設置菜單。

長按      鍵可進入?yún)?shù)設置菜單。

批量控制值有兩種計數方式。當選擇遞增模式時，先顯示0，然后遞增至設置值。當選擇遞減模式時，先顯示設置值，然后遞減至0。

3.3設置批量控制值

長按     鍵，液晶顯示設置值，按   鍵移位，按

鍵設置值，按     鍵確認并退出。詳見參數設置菜單。

3.4控制輸出時序圖

本控制器提供兩路繼電器控制，用戶可以選擇使用1級或2級控制。

注1：MV為主繼電器（繼電器2）。

注2：SV為輔助繼電器（繼電器1）。

注2：圖示PAUSE是緊急停止。

3.5批量控制完成信號輸出（EOB信號）

3.5.1通過參數設置菜單--批量設置菜單--結束時間的設置，可以調整批量完成后延時一段時間后使批量完成信號（EOB）輸出。

3.5.2通過參數

參數設置菜單—批量設置菜單-超限量的設置，可以調整控制繼電器關閉前，批量完成信號（EOB）輸出的提前量。

四.參數設置

4.1基本參數顯示

在默認顯示狀態操作：

按鍵，顯示瞬時流量：

再按鍵，顯示累計總量：

再按   鍵，恢復到默認顯示狀態：

4.2批量控制值設置：

在默認顯示狀態操作：

按  鍵3秒，批量值設置：

按鍵在0-9之間循環選擇，按鍵移位，按鍵

保存并退回至到默認顯示狀態。

4.3批量控制復位

在默認顯示狀態操作：

或控制停止?fàn)顟B(tài)下操作：

按鍵，復位批量設置值。并恢復到默認顯示狀態。

4.4批量控制操作

在默認顯示狀態操作：

按鍵，批量控制開始：

按鍵，批量控制停止：

按鍵，批量設置值復位：

4.5參數設置菜單

4.51進入第一級菜單：

默認顯示狀態（不在批量控制狀態）：

按鍵3秒，顯示儀表型號：

按鍵，進入?yún)?shù)一級菜單：

按鍵，可進入流量參數設置。



    按鍵，切換到批量控制設置菜單：

按鍵，可進入批量控制參數設置。

按鍵，切換到4-20mA設置菜單：

                                                                                  KTR550-B型儀表，此菜單未使用。

按鍵，切換到測試菜單：

按鍵，可進入相關參數的測試。



 按鍵，切換到本級菜單結束提示：

按鍵，切換到菜單進入/退出提示：



連續按鍵，可以在流量設置菜單—批量控制設置菜單--4-20mA

設置菜單—測試菜單--菜單進入/退出提示之間循環顯示。

當顯示菜單進入/退出提示時，按鍵，將退回至默認顯示狀態。

4.5.2進入流量參數設置菜單

先根據4.5.1方法，進入流量設置菜單頁：

按鍵進入設置。顯示修改流量系數：

按鍵在0-9之間循環選擇，按鍵移位。

按鍵進入累計總量分辨率設置：

按鍵選擇小數點位置。

按鍵進入瞬時流量分辨率設置：

按鍵選擇小數點位置。

按鍵進入累計總量單位選擇：



按鍵選擇體積單位?？梢詮膍3、liter、cc、ml、kg、ton、gallon、ft3、none中選

擇。

按鍵進入瞬時流量時間單位選擇：

按鍵選擇時間單位。可以從hour、day、second、minute中選擇。

按鍵進入累計總量清零操作：

按鍵選yes/no。

按兩次鍵，退回至默認顯示狀態。

4.5.3進入批量控制設置菜單

先根據4.5.1方法，進入批量控制設置菜單頁

按鍵進入設置。顯示啟動時間設置

此選項可以設置主繼電器（MV）與輔助繼電器（SV）動作的間隔時間。SV繼電器動作后延時多久MV繼電器動作。當輸入0時，兩繼電器將同步工作。

按鍵在0-9之間循環選擇，按鍵移位。

按鍵進入停止提前量（體積）設置菜單：

此菜單中可以設置一個合適的提前量（體積），使在批量控制時，小于這個值時，MS繼電器提前斷開，讓SV繼電器單獨控制。如果輸入0，那么兩個繼電器將在批量控制結束時同時斷開。



按鍵在0-9之間循環選擇，按鍵移位。

按鍵進入超時設置：

超時時間設置范圍：0—255秒。此功能使用于，當開始批量控制開始后，在設置時間內儀表未檢測到流量信號輸入，MV和SV繼電器將同時斷開，同時液晶顯示FLOW ERROR提示。



按鍵進入EOB輸出延時時間：

EOD輸出顯示時間的設置范圍：0—255秒，此功能使用于，當批量控制結束后，延時多長時間后輸出EOB信號。當設置值為0時，批量控制結束時，立即輸出EOB信號。

按鍵進入超限量設置（體積）：

超限量的設置用于在批量控制結束前（繼電器斷開前），EOB信號輸出的提前量。

按鍵在0-9之間循環選擇，按鍵移位。

按鍵進入批量計數方式選擇：

此選項可以選擇批量控制時，批量控制值為遞增顯示還是遞減顯示。

按鍵選擇遞增/遞減方式。

按鍵選擇復位方式：

KTR550-B型，此功能無效

按鍵顯示本菜單結束提示：

按兩次鍵，退回至默認顯示狀態：

4.5.4進入批量控制設置菜單

先根據4.5.1方法，進入測試菜菜單：

按鍵進入信號輸入頻率顯示：

按鍵進入SV繼電器輸出測試：

按鍵可以控制SV繼電器的動作狀態：

按鍵進入MV繼電器輸出測試：

按鍵可以控制MV繼電器的動作狀態：

五．接線圖

端子號	端子定義	功能說明
1	供電 電源 輸入	110-220VAC輸入 L
2		空
3		110-220VAC輸入N
4	EOB 輸出	集電極開路輸出+
5		集電極開路輸出-
6	傳感器 信號輸入	傳感器信號輸入-（12VDC輸出電源-）
7		傳感器信號輸入+
8		12VDC供電輸出+   注：DIP開關設置為線圈信號輸入時，不提供此電源輸出。輸出電流小于100mA
9	繼電器1輸出	繼電器COM端
10		繼電器常開端
11	繼電器2輸出	繼電器COM端
12		繼電器常開端
13	4-20mA輸出	輸出+	外部供電	模擬量輸出功能需定制
14		輸出-
15	復位	批量控制-外接復位按鍵
16	啟動	批量控制-外接啟動按鍵
17	停止	批量控制-外接停止按鍵
18	公共端	批量控制-外接公共端
19	通信端口
20		此功能需定制
21
22
