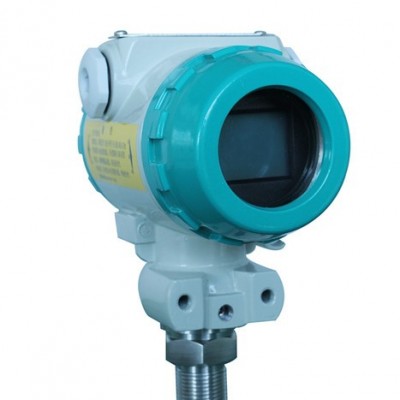

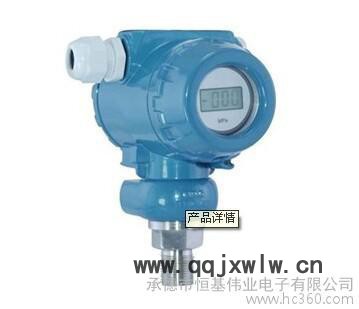

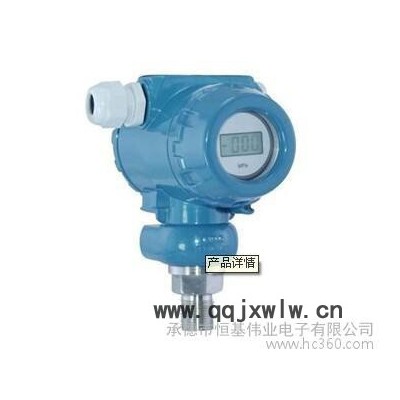

HJ10系列壓力變送器是采用美國FoxBoRo，麥克、EG&G擴散硅傳感器和E+H、瑞士KRISTAL公司的陶瓷傳感器以及俄羅斯的硅—藍寶石傳感器，并輔以高品質的轉換電路和芯片，并嚴格按照國外先進產品的制造工藝組裝而成，具有原裝進口變送器的穩定性和可靠性，誘人的性能價格比，是測量壓力的理想選擇。

產品特點

▲　性能價格比高

▲　體積小、重量輕，直接過程安裝

▲　多種形式，適合各種過程條件

▲　抗過載和抗沖擊能力強

▲　現場指針、液晶顯示可選

▲　介質溫度范圍-40℃～350℃

▲　溫度漂移小（±0.015%/10℃陶瓷傳感器）

▲　高精度、高穩定性

▲可智能帶HART協議

▲擴散硅壓力變送器，小于0.1Mpa必須垂直安裝，以免影響測量精度，陶瓷電容壓力變送器安裝則不受此限制。

原理

1、擴散硅傳感器

采用擴散硅傳感器測量介質時，介質壓力作用在傳感器的金屬（316L、哈氏C、鉭、鈦）膜片上通過傳感器中的填充硅油作用在橋阻上，使橋阻的阻值發生變化，經專用電路轉換成4-20mA或1-5V信號輸出。

2、陶瓷電容傳感器

采用陶瓷電容傳感器測量介質時，介質壓力直接作用與陶瓷膜片上（因傳感器中無介質），使膜片產生偏移。正常壓力下膜片偏移0.025mm，超壓狀態也只是膜片偏移0.1mm，膜片位移產生的電容，經電子部件檢測，放大轉換為標準信號輸出。

3、藍寶石壓力傳感器：采用藍寶石異質外延技術制成的硅—藍寶石彈性敏感元件。外延硅片上布置—應變電阻電橋，硅—藍寶石膜片與鈦合金膜片采用高溫熔焊技術封接一體，該種敏感元件中采用藍寶石作為絕緣襯底，克服了擴散硅壓力敏感元件中P—N隔離技術的弱點。工作溫度范圍很寬，并且具有優良的抗核輻射等特點，整體結構上沒有隔離膜片及灌充介質，被測介質直接與鈦合金膜片接觸，具有抗腐蝕，耐磨及膜片不易損傷的特點。整體為全焊結構。

技術參數

▲　測量范圍：-0.5KPa～100MPa

▲　測量精度：線性度：±0.1%，±0.2%，±0.5%。

　　　　　　　遲　滯：優于0.01%滿量程

　　　　　　　穩定性：每年優于0.1%

▲　工作電壓：12.5-36V DC

▲　電源影響：≤0.05%FS/V

▲　信號輸出：二線制4-20mA DC或1-5V DC

▲　電氣接口：M20×1.5

▲　負載電阻：RL ≤50（Us-12）Ω Us：電源電壓

▲　允許溫度：介質溫度：-40℃～350℃

　　　　　　　環境溫度：-40℃～80℃

　　　　　　　存貯溫度：-40℃～85℃

▲　過載壓力：擴散硅額定量程的2倍，陶瓷電容為額定量程的100倍

▲　結果材料：外殼：不銹鋼或低銅鑄鋁

　　　　　　　膜片： 316L，哈氏C，鉭，鈦，96%AL2O3

　　　　　　　密封件：丁晴橡膠，聚四氟乙稀或氟橡膠

　　　　　　　壓力接口：1Cr18Ni9Ti 不銹鋼，鈦，哈氏C

▲　防護類別：IP65、IP68

▲　防爆標志：本安型：iaⅡCT5　隔爆型：dⅡBT4

▲　穩 定 性：0.02%FS/℃

▲　相對濕度：≤95%RH

▲　過程連接：外螺紋M20×1.5，G1/2"，1/2"NPT，法蘭（DIN2501，DN25，PN4.0）

　　　　　　　內螺紋M20×1.5，G1/2"，1/2"NPT，齊平膜片法蘭

▲　產品型式：普通型、小巧型、高溫型、防堵型。
