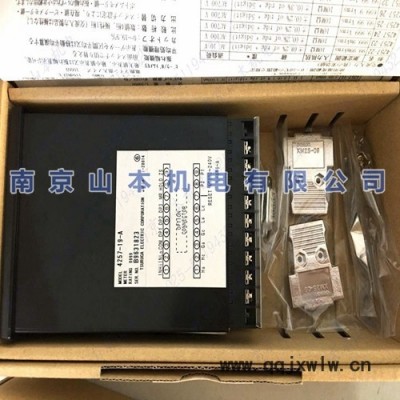

入力仕様

電圧AC110V,電流AC1A または AC5A
45～65Hz

VT比?CT比

VT比 1,2?CT比 1,2,3,4,5,10 (VT比1、CT比1 以外は VT,CT外付)

許容過大入力

電圧?120% 連続?150% 10秒間
電流?120% 連続?200% 10秒間

許容差

±(0.3% ofFS + 1digit) ?外付VT,CT含まず

溫度係數

±300ppm/℃

表示

赤色または緑色LED?文字高15mm
0～9999 4桁表示?ゼロサプレス機能付
逆位相接続時(-)表示
オーバー表示機能付?小數點は表示內容により固定

表示要素

有効電力、電圧、電流、力率
(比較判定出力は有効電力のみに対応)

表示周期

100ms、400ms、1s、2s、4s、5s?何れか選択設定

比較方式

上限または下限任意設定可能?2點獨立設定
有効電力表示に対して比較判定

設定方法

デジタルスイッチ方式
表示値＝設定値時の判定はGO/NG選択可

比較出力

リレー接點、Hi,Lo 各1c接點
接點容量 AC250V 1A(抵抗負荷)
オープンコレクタ(NPN) Hi,Go,Lo
出力定格 DC30V 30mA max.
出力飽和電圧 DC1.6V以下

ホールド

測定値および比較判定出力を保持

カットオフ

カットオフ入力以下の時、表示"0"にする
設定範囲 定格入力の0.1-19.9%

出力デレー

デレー時間経過後 比較判定を出力
設定範囲 0-60秒

平均値演算

區間平均(表示周期內)または移動平均

"0"表示固定

100桁の表示を"0"に固定

供給電源

AC100～240V?50/60Hz

消費電力

約 4VA (AC100V時)
約 5VA (AC200V時)

動作環境

0～50℃?20～80%RH (結露なきこと)

保存溫度

-20～70℃

外形寸法

96(W)×48(H)×90.5(D)

質量

約250g

実裝方法

専用ブラケットでパネル裏面より締付

絶縁抵抗

DC500V 100MΩ以上

耐電圧

AC2000V 1分間
