TP700 系列觸屏無紙記錄儀配備觸摸屏彩色7 寸TFT 液晶顯示屏（分辨率800*480），主機可達
64 個通道，分為4，8，12，16，20，24，32，40，48，56，64 個通道，多種數據(電壓，電流，溫
度，濕度，壓力，液位，流量，震動，頻率，轉速，功率等）記錄、采集、控制、比較等實現直觀操
作；可以同時使用按鍵與觸控兩種操作方式，儀器還配備有三個USB2.0 接口可接有線或無線鍵盤鼠
標進行使用操作；測試完成后可以用U 盤插入將數據拷出再插入電腦生成曲線進行查看分析打印，可
轉成EXCEL 電子表格文檔保存打??；比傳統無紙記錄儀的操作要更簡單更方便；可選配可充電鋰電
池進行供電，還設有手提方便攜帶和現場作業。

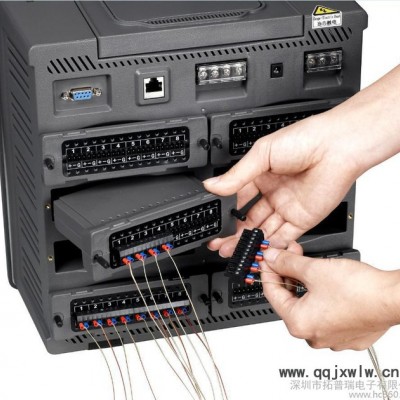

TP700 系列觸屏無紙記錄儀可以自由拆卸和安裝的輸入輸出單元模組，每個模組為8 個通道，
支持熱插拔**是儀器主機不用關機也可以拆裝后面的采集模組，對儀器主機不會造成任何影響的。
通道間完全隔離，隔離電壓達500V；在測溫方面可以對表面帶電的產品進行溫度檢測（500V 以內），
同時具有溫升測試功能。支持USB 2.0、無線傳輸、RS232、RS485、GPRS 無線、遠程等通訊方式，
各通訊方式可選。
本儀器非常人性化設計，儀器頂部設有手提，方便搬運攜帶；機器機身設計可臺式（桌面式）下面設計有收放式機腳; 也可機柜安裝式， 機身外形尺寸：288*288*182mm(長*寬*深);開口安裝尺寸：280*280mm;±1mm；安裝我們可配掛鉤。
TP700觸屏無紙記錄儀將主體單元和測試單元的結構發揮到了極至，實線了業界**薄**。在新增設備時可以減
少操作盤無用空間。另外在使用過程中需要更換記錄器也不需要擔心空間不夠。獲得環境基準IP65審查。根據記錄器
的設置環境不同，有可能暴露于油，灰塵，和水份之下，而TP1000/TP700系列可以在這樣的環境下正常使用。
輸入部為8CH 的單元類型?？梢愿鶕?jù)使用的數量架構系統，避免空間的財力的浪費。主機本身**多可以擴展到8
組單元合計64CH，還可以通過儀器背面上部的外接模組接口進行多通道無限量的擴展。而且購買之后我們還可以提
供靈活的設計和變更服務，比如您現在購買的以后需要增加通道只需要再購買所需要數量的模組即可以直接使用。測
試輸入單元可以自由拆卸，可以減少設置配線的時間。
TP700系列觸屏無紙記錄儀主機**多可以輸入64個通道通過外接模組可以無限擴展
TP700系列觸屏無紙記錄儀以其豐富的顯示畫面、靈活的操作方式以及強大的記錄、運算、控制和管理功能，
在各行各業中獲得了極其廣泛的應用。本產品吸納了各種國內外記錄儀的優點，應用**的顯示技術、微電子技術、
數據存儲和通訊技術，是一款功能齊全、操作方便**可靠、高性價比的產品。
本產品配置豐富,可以接收多種類型的直流電流、電壓和電阻信號，實現溫度、壓力、液面、流量、成分以及力、
力矩、位移等物理量的顯示、記錄、越限監控、報表生成、數據通訊、信號變送以及流量累計等功能。
本產品主要由液晶屏、按鍵、ARM微處理器為核心的主板、主電源、外供變送器電源、智能通道板、大容量FLASH
等構成：
*可配備不同類型的智能通道板，根據應用要求選擇。
*內置大容量FLASH，可通過U 盤快速將FLASH 中的數據轉儲到計算機中。內置的FLASH 的容量為70M字節,8
通道時若10秒記錄一次可記錄90天**快1秒記錄一次所有通道的數據。
*數值顯示畫面、棒圖顯示畫面、實時曲線畫面、歷史曲線畫面
*曲線讀數光標功能。
*測量、顯示基本誤差：±0.2%F·S
*可設置各點報警功能。
TP700系列觸屏無紙記錄儀功能特點
本產品顯示信息量大、界面友好、操作簡單，下面是主要功能特點：
*無筆、無紙記錄，日常維護工作量非常小，運行費用低；
*采用高亮度彩色7 寸TFT 液晶屏，CCFL 背光、畫面清晰；
*采用ARM微處理器，可同時實現**多64 路信號采集、記錄、顯示和報警；
*采用70MB 大容量的FLASH 閃存芯片存貯歷史數據，掉電**丟失數據；
*全隔離萬能輸入，可同時輸入多種信號，無需更換模組，通過軟件組態即可；
*顯示工程量數據的數值范圍更寬，可顯示5 位數值：-9999~19999；
*可以組態、顯示工程位號，工程單位，有流量累積；
*具有閃動報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警；多路繼電器報警輸出；
*可組態8 點變送輸出，光電隔離，誤差小于±0.2%F·S；
*顯示精度高，基本誤差為±0.2%F·S；
*溫壓補償支持補償信號輸入、常數可選，提供多種補償模型，如過熱蒸汽，飽和蒸汽、壓力補償?shù)瘸Ｓ醚a償模
型；
*內置GB2312 漢字庫，使用全拼輸入法輸入；
*配備標準三個USB 接口，用U 盤將歷史數據轉存快捷方便；還可接入鍵盤鼠標；
*標準串行通訊接口，帶光偶隔離的RS485 和RS232C；
*支持標準ModBus RTU 通訊協議（選配功能），除支持本公司數據管理軟件外，還支持MCGS、組態王等流行組
態軟件；
*采用高品質的**開關電源，能在交流電源AC 85V~265V 寬電壓范圍內正常工作；
*提供變送器DC 24V 隔離配電；
*通過EMCIII 級，保證儀表在惡劣的環境中正常工作
TP700系列觸屏無紙記錄儀顯示
*7寸彩色TFT 顯示屏
*數字顯示畫面、棒圖顯示畫面、實時曲線畫面、追憶曲線畫面共四個基本畫面
*基本誤差小于±0.2%F·S，數字顯示范圍-9999~19999
*測量分辨力：1/60000，16位AD 轉換器
*實時曲線記錄間隔1秒~9999秒步進設置，對應整屏曲線時間30秒~300分
*追憶曲線記錄間隔從1秒到9999秒連續設置
TP700系列觸屏無紙記錄儀輸入信號
輸入信號包括直流電流，直流電壓，熱電阻，熱電偶，遠傳壓力表五類，通過按鍵輸入選擇；隔離萬能輸入，無
需跳線器。
*直流電流：（4~20）mA，（0~10）mA，（0~20）mA
*直流電壓：（1~5）V ，（0~5）V（0~10）V, (1~10) V
*熱電阻：Pt100(三線制），PT1000
*熱電偶：K，S，R，B，N，E，J，T，cu50
*溫濕度：選配2305溫濕度探頭可以直接測試(溫度-20到110度)(濕度20%到98%)
*其它輸入信號或分度號需在訂貨時注明。
TP700系列觸屏無紙記錄儀外供電源
*DC 24V 電源：用于給變送器供電**大負載能力≤200mA；（可選配鋰電池供電）方便現場操作。
TP700系列觸屏無紙記錄儀通訊打印接口（選配功能）
*光電隔離
*RS232、RS485標準，在訂貨時說明
*通訊速率9600，19200，57600，115200通過設定選擇
*配套測試軟件，提供組態軟件和應用軟件技術支持
*可選Modbus RTU 通訊協議與上位機通訊
TP700系列觸屏無紙記錄儀電源條件
*AC 220V 供電的儀表：AC 85~265V，功耗小于25VA
*DC 24V 供電的儀表：24V±10%，功耗小于25VA
注：實際功耗與儀表采集模組數量有關
TP700系列觸屏無紙記錄儀環境及其他
*工作溫度范圍：-10℃~50℃
*儲藏溫度范圍：-20℃~70℃
*工作濕度范圍:低于85%R.H，無結露
*儀表的重量：**大約4.5Kg
TP700系列觸屏無紙記錄儀外形及開孔尺寸
*為確保安全，接線必須在斷電后進行。
*交流供電的儀表，其（PG）端是電源濾波器的公共端，有高壓，只能接大地，禁止與儀表其它端子接在一起
