品牌	湘高電氣

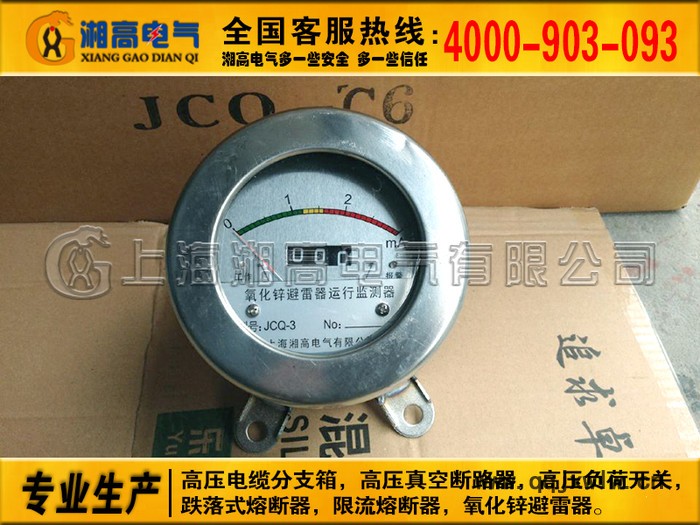

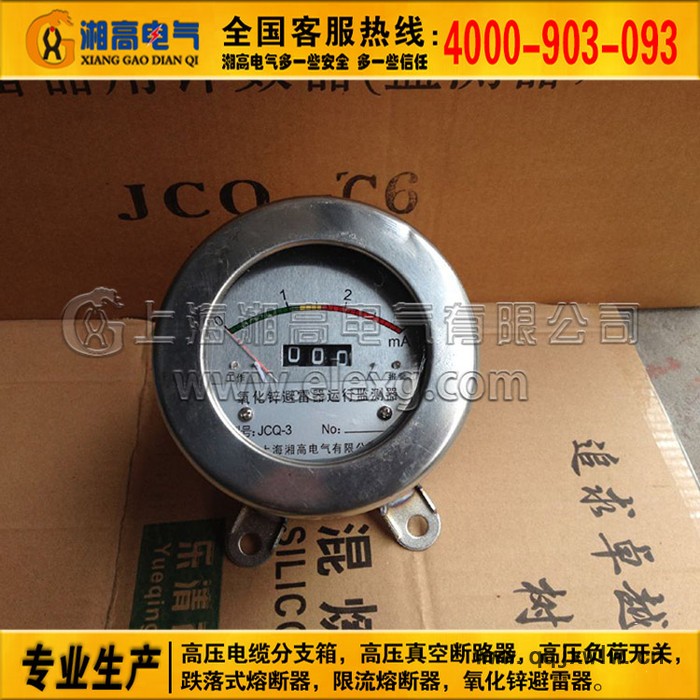

型號	JCQ-3

一、概述

放電計數器

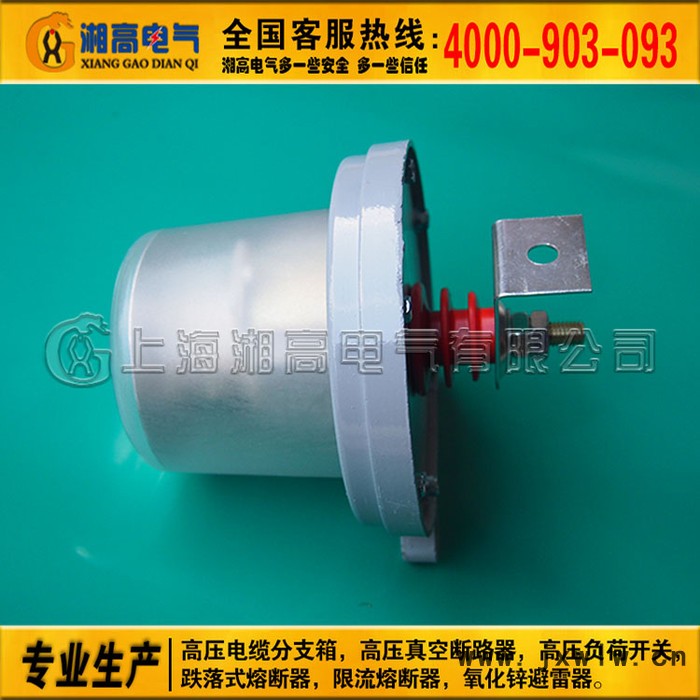

避雷器用放電計數器是用來監測避雷器放電動作的一種高壓電器，其構造是由非線性電阻、電磁計數器和一些電子元件組成。在正常運行電壓下，流過計數器的漏電流非常小，計數器小動作，當避雷器通過雷電波、操作波和工頻過電壓時，強大的工作電流從計數器的非線性電阻通過，經過直流變換，對電磁計數器線圈放電而使計數器吸動一次，來實現測量避雷器動作次數的裝置。在結構上采用電阻片取壓，電磁計數器顯示，透明玻璃罩、密封橡皮墊、底版及法蘭等等進行卡裝密封，高壓出線端從底版中心引出。

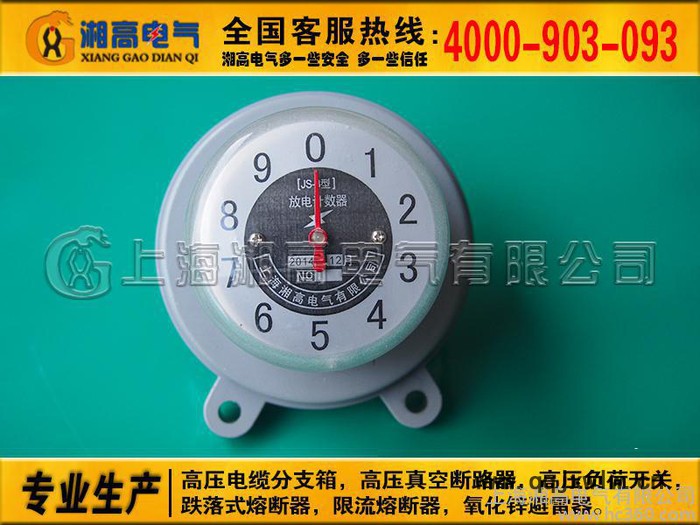

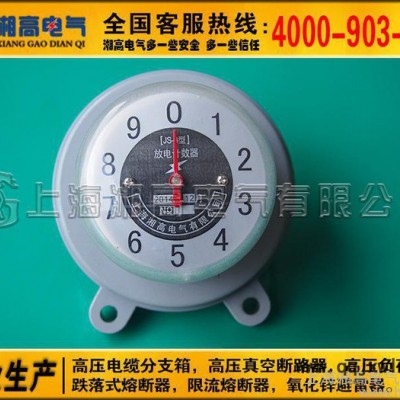

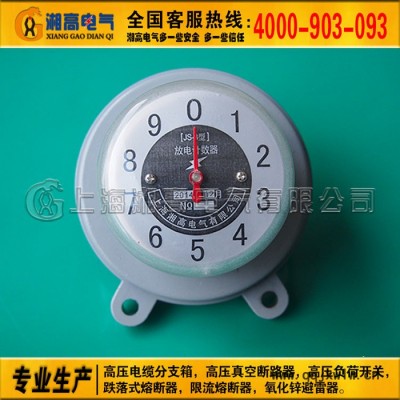

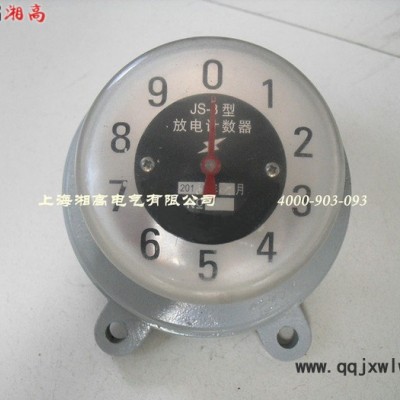

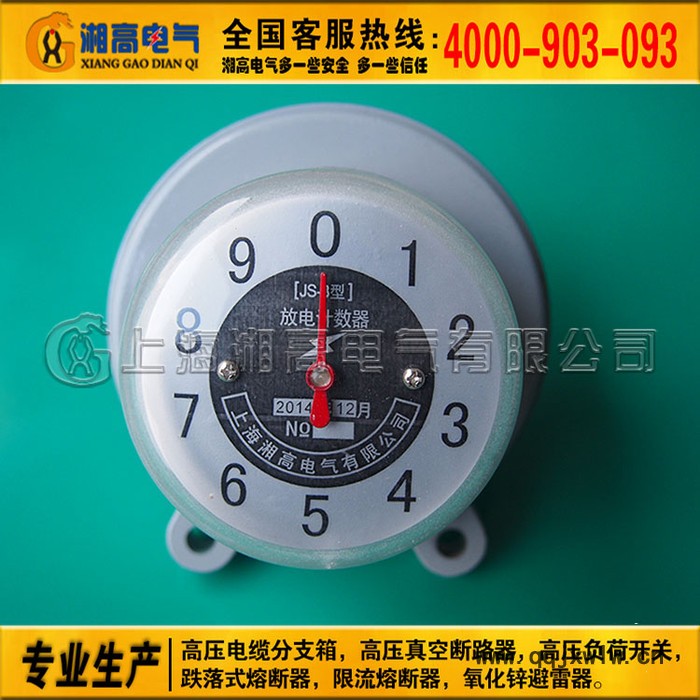

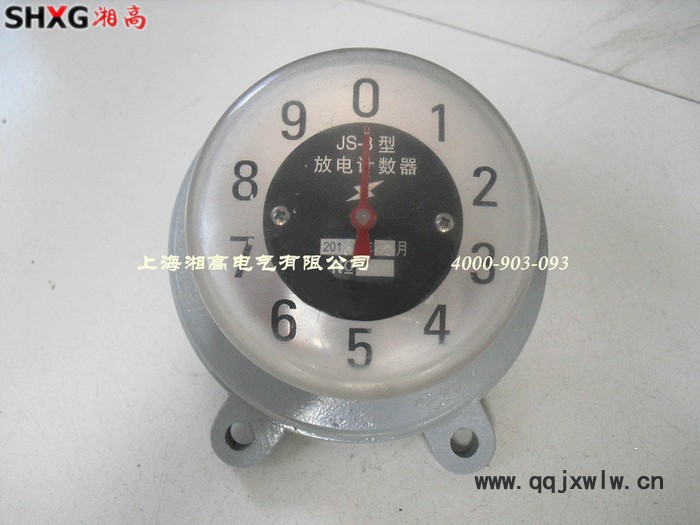

JS-8型放電計數器采用Sic電阻片，適用于5KA系統35kv及以下電壓等級的避雷器。
JSY-10/600、JSY-10/800型氧化鋅避雷器專用放電計數器采用ZnO電阻片，適用于5-10KA系統220kv及以下等級的氧化鋅避雷器，并可適用于避雷器的在線監測。

◆ 監測器

避雷器用監測器除了具有監測避雷器放電動作的功能外，還能監測避雷器泄漏電流變化，對避雷器的運行質量及時給出可靠的數據。JCQ-A、B、C型監測器采用ZnO電阻片，適用于5~10KA系統220KV及以下等級的氧化鋅避雷器。
放電計數器，監測器產品性能滿足國家標準JB/T2440-1991《避雷器用放電計數器》。

二、放電計數器、監測器技術參數

名稱	型號	適用電壓KV(r.m.s)	8/20uS標稱放電電流等級KA	標稱放電電流殘壓&KV	2ms方波耐受電流&A	4/10Us沖擊大電流<KA	最大長度mm	重量kg
放電計數器	JS-8	6-35	5	2.5	400	65	185	2.84
	JSY-10/600	6-110	10	2.0	600	100	185	2.95
	JSY-10/800	6-220	10	1.5	800	100	185	3.00
監測器	JCQ-A, B, C	6-220	10	1.5	600-800	100	185	3.20
