品牌	森華
型號	XSR彩色無紙記錄儀

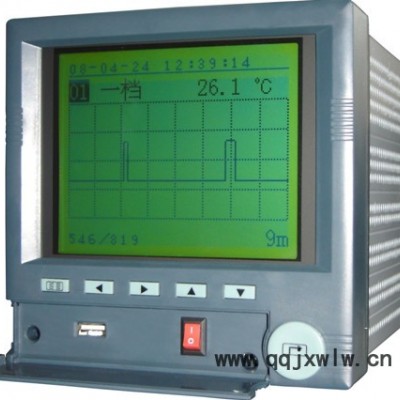

XSR彩色無紙記錄儀 概述     XSR彩色無紙記錄儀由真彩TFT液晶屏、按鍵、ARM微處理器為核心的主板、主電源、外供變送器電源、智能通道板、大容量FLASH等構成。    可配備不同類型的智能通道板，根據應用要求選擇內置大容量FLASH，可通過U盤快速將FLASH中的數據轉儲到計算機中。內置的FLASH的容量為64M，8通道時若0.1秒記錄一次可記錄104小時，20秒記錄一次可記錄865天。記錄間隔從0.1秒到60秒連續設定。非循環和循環兩種記錄方式。    數字顯示畫面、棒圖顯示畫面、實時曲線畫面、追憶曲線畫面追憶曲線讀數光標功能測量、顯示、記錄精度±0.2%F·S，可組態8點報警功能。 型號規格   · 通道數2~16通道· 通訊接口S0：無通訊接口　　　S1：RS232接口　　　S2：RS485接口· 儀表電源V0：220VAC　　　V1：24VDC· 輸出繼電器數量· U：USB接口 技術規格顯示：· 320×234分辨力，視域尺寸101×79(mm)· 數字顯示畫面、棒圖顯示畫面、實時曲線畫面、追憶曲線畫面共四個基本畫面· 基本誤差小于±0.2%F·S，數字顯示范圍-1999~9999· 測量分辨力：1/60000，16位AD轉換器· 實時曲線記錄間隔0.1秒~60秒分8檔，對應整屏曲線時間30秒~300分· 追憶曲線記錄間隔從0.1秒到60秒連續可設，8通道時對應記錄時間104小時~965天?？蛇x擇循環或非循環兩種記錄方式輸入信號：輸入信號包括直流電流、直流電壓、熱電阻、熱電偶、遠傳壓力表五類，通過按鍵輸入選擇。萬能輸入，無需跳線器。· 直流電流：(4~20)mA，(0~10)mA，(0~20)mA· 直流電壓：(1~5) V，(0~5) V· 熱電阻：Pt100，Cu100，Cu50，BA1，BA2，G53· 熱電偶：K，S，R，B，N，E，J，T· 其它輸入信號或分度號需在訂貨時注明。報警輸出：· 繼電器輸出：觸點容量220VAC，3A，阻性負載共用8點報警，可按通道的各報警點值設定外供電源：· 24VDC電源：用于給變送器供電，負載能力≥200mA通訊接口(選擇功能)：· 光電隔離· RS232、RS485標準，在訂貨時注明· 通訊速率9600，19200，57600，115200通過設定選擇· 配套測試軟件，提供組態軟件和應用軟件技術支持電源條件：· 220VAC供電的儀表：220V±10%，功耗小于15VA· 24VDC供電的儀表：220V±10%，功耗小于15VA環境：· 工作溫度范圍：0℃~50℃· 儲藏溫度范圍：-20℃~60℃· 工作濕度范圍：低于85%R.H 安裝與接線    外形及開孔尺寸· 為確保安全，接線必須在斷點后進行· 交流供電的儀表，其 端是電源濾波器的公共端，有高壓，只能接大地，禁止與儀表其它端子接在一起。本說明書給出的為基本接線圖，受端子數量的限制，當儀表功能與基本接線圖沖突時，接線圖以隨機說明為準。    外形尺寸：　　　　　　　　　　　　　　　　　　　　　　開孔尺寸：
